多关节可调式气动攻丝机铰接支撑臂

　　在机加工车间的小批量螺纹加工工位、装配线旁的手动补攻丝工序、五金件加工的零散螺纹作业场景中，这类铰接支撑臂是配套气动攻丝机、气动螺丝刀的核心承载部件，主要作用是抵消气动工具的自重负载，让操作人员手持作业端时无需承担工具重量，仅需施加进给与定位的操作力，大幅降低长时间手持气动工具作业的劳动强度，同时能保证攻丝或拧螺丝过程中工具的进给方向稳定，减少螺纹歪斜、滑牙等加工不良问题。

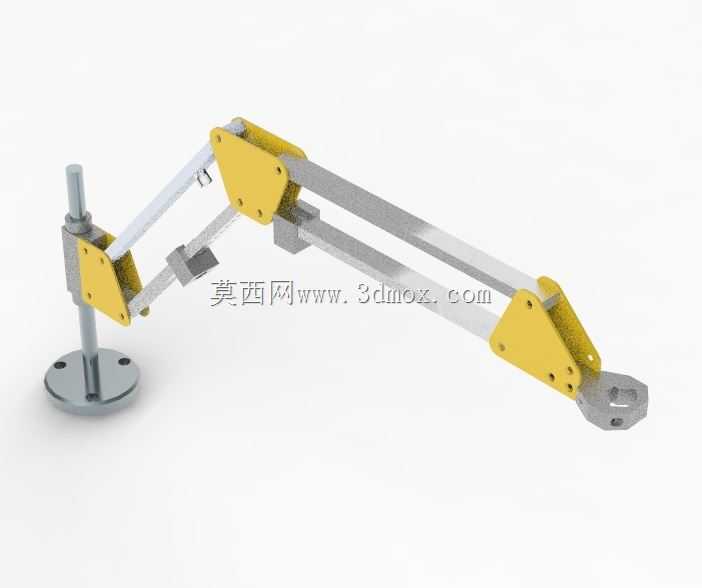

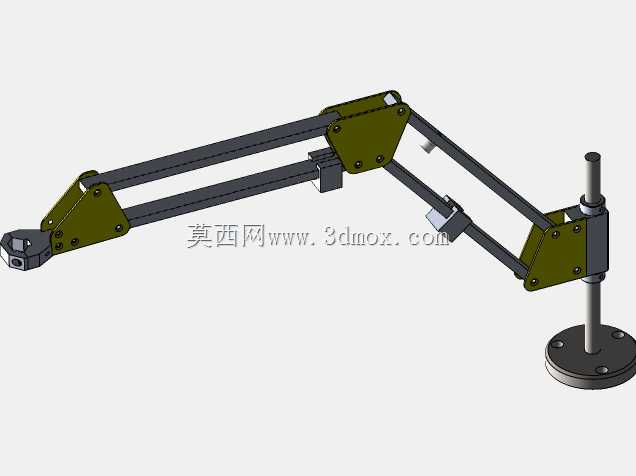

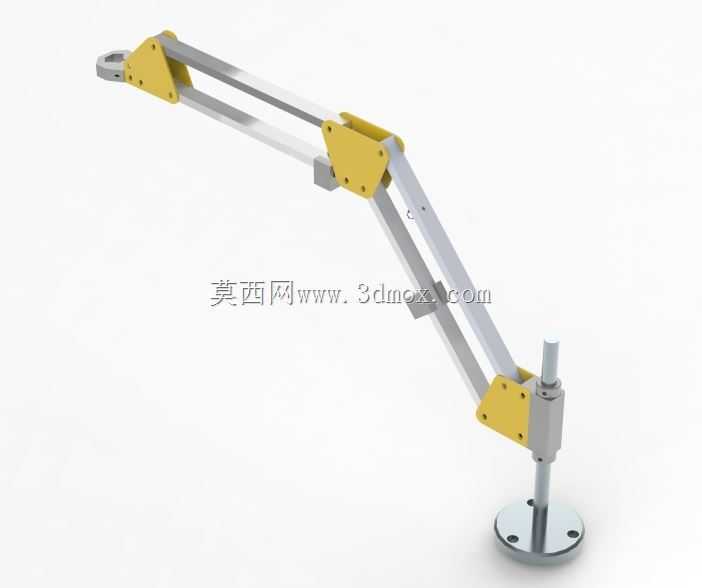

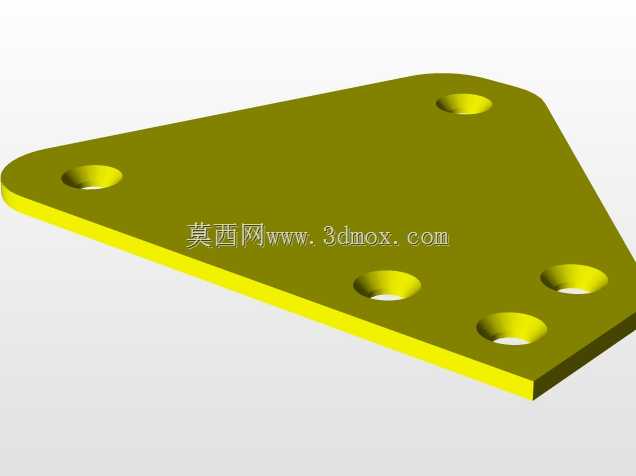

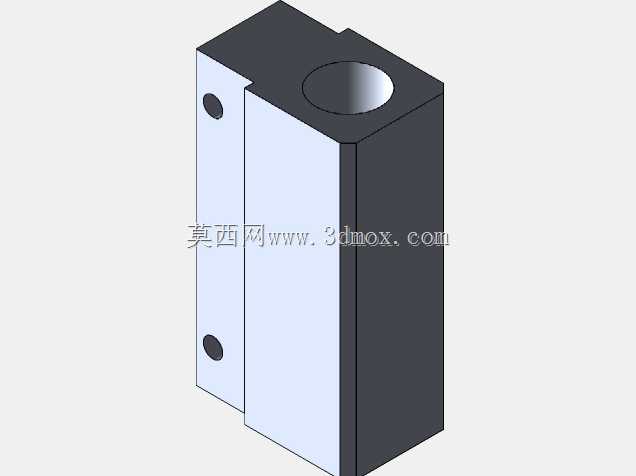

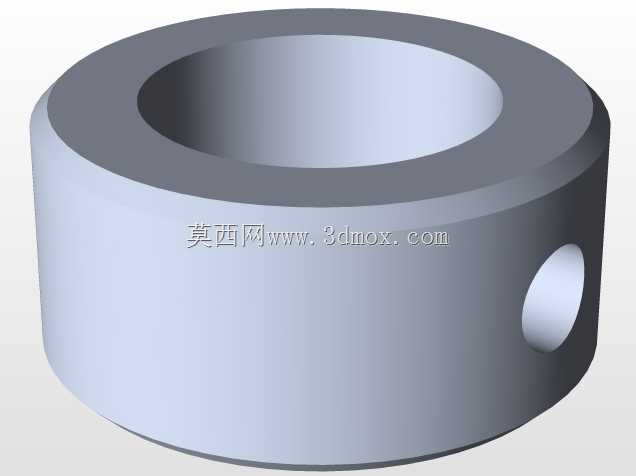

　　从结构功能来看，该铰接臂采用三段式折叠连杆结构，每段连杆之间通过带锁紧调节功能的铰接座连接，黄色的铰接座为受力承载件，内置耐磨衬套与阻尼调节结构，可根据作业需求调整各段关节的转动阻尼，既保证臂体能在作业范围内任意位置悬停，又不会出现关节松旷导致的工具下坠问题。臂体末端设置带法兰盘的固定底座，底座上的安装孔可通过膨胀螺栓或T型螺栓固定在工作台面、设备机架侧面，安装时需保证底座安装面的平面度公差不超过0.1mm，避免底座倾斜导致臂体转动卡滞。作业端的连接轴可适配不同规格的气动攻丝机夹头、气动螺丝刀快换接头，连接轴处设置轴向浮动间隙，允许作业端在攻丝进给过程中有3-5mm的轴向窜动，适配丝锥攻入工件时的自进给行程，避免刚性连接导致丝锥折断。

　　设计过程中，首先要核算臂体的总负载能力，这类铰接臂的额定承载通常在3-8kg区间，可覆盖绝大多数手持式气动攻丝机、定扭矩气动螺丝刀的自重范围，连杆采用铝合金型材加工，在保证结构刚性的前提下降低臂体自身重量，减少关节处的负载。各铰接点的转动轴采用45号钢调质处理，表面硬度达到HRC28-32，配合铜基石墨耐磨衬套，无需频繁加注润滑脂即可保证长期转动顺畅，铰接座外侧的黄色盖板不仅起到防尘密封作用，还可通过盖板上的调节螺钉调整关节阻尼，适配不同操作习惯的作业人员使用。

　　安装边界方面，该铰接臂完全展开时的水平作业半径可达1200mm，折叠收拢后最小占用空间半径仅为280mm，底座法兰盘直径为120mm，均布4个φ11mm的安装孔，孔位中心距为90mm，安装时需在工作台面预留不小于150mm×150mm的平整安装区域，臂体转动范围内不能有突出的设备构件、物料堆放架等障碍物，避免臂体转动时发生碰撞。作业端的连接轴直径为20mm，轴端设置M16的螺纹孔用于安装工具挂架，挂架可根据配套工具的外形尺寸调整夹持范围，保证工具安装后重心与臂体末端转轴同轴，减少偏载力矩对关节寿命的影响。

　　实际使用中，这类铰接臂还可根据工位布局调整安装方式，除了台面正装之外，也可倒装在工位上方的吊架上，或者侧装在生产线的型材立柱上，适配不同高度的作业需求。臂体的各段连杆长度经过优化配比，中间段连杆长度为500mm，上下两段连杆长度分别为350mm，这种长度配比可保证臂体在覆盖常见作业范围的同时，不会出现连杆过长导致的末端晃动问题，作业端的重复定位精度可控制在0.5mm以内，满足普通内螺纹加工、螺丝锁付的精度要求。铰接座处设置有限位块，可限制各关节的最大转动角度，避免臂体过度展开导致的机构死点，同时防止臂体转动到操作人员身后引发安全隐患。
