石油设备专用M12变径特殊螺杆结构

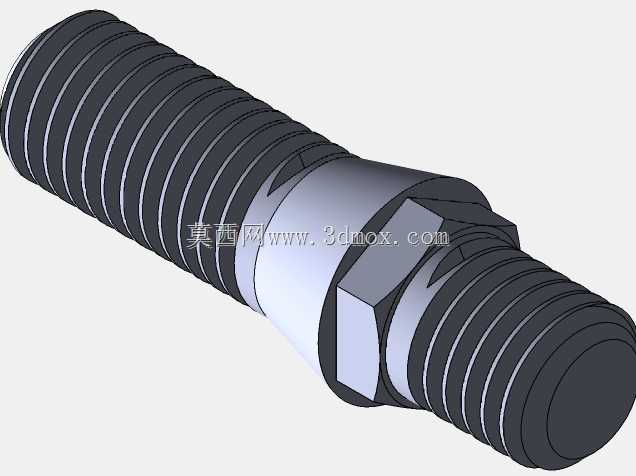

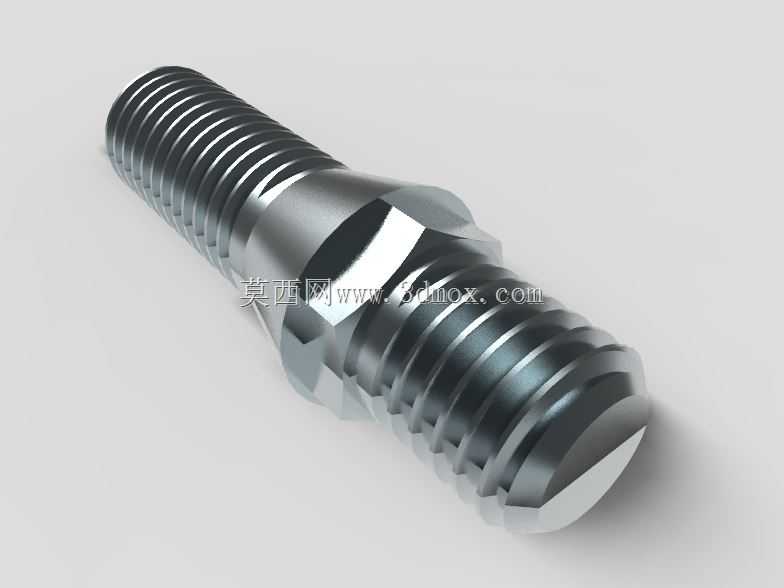

　　这款特殊螺杆是针对石油开采井下工具、井口高压连接部位的定制化紧固连接件，区别于常规标准螺柱，其结构设计完全匹配石油工况下的交变载荷、高压密封、反复拆装的使用需求。从结构细节来看，螺杆两端采用M12规格、螺距1.75mm的标准三角螺纹，中间段做了收腰变径处理，同时在变径位置加工出对称的平面卡位结构，这一设计并非为了外观差异化，而是解决现场安装的实际痛点：常规全螺纹螺柱在拧紧时需要双扳手配合，一端固定螺母一端拧动螺栓，在石油设备狭小的安装腔体内，操作空间受限，双扳手作业往往无法达到规定预紧力，中间的卡位平面可以直接用开口扳手卡住螺杆本体，仅用单扳手即可完成螺母拧紧作业，大幅提升狭小空间内的装配效率，同时避免拧动过程中螺杆跟转导致的螺纹刮伤、密封面错位问题。

　　在实际应用场景中，这类螺杆主要用在石油井口的采油树连接法兰、井下工具的模块化接头、压裂设备的高压管汇紧固位置，这些场景的共性特点是作业时存在持续的振动冲击、介质压力波动，常规等径螺柱在长期交变载荷下，应力集中点往往出现在螺纹收尾位置，容易出现疲劳断裂的风险。这款螺杆的中间变径段做了光滑圆弧过渡，没有螺纹退刀槽带来的应力集中缺口，螺纹收尾位置采用缓退刀工艺，让螺纹牙型的受力分布更均匀，经过载荷校核，在同等材料等级下，其抗疲劳寿命比同规格标准全螺纹螺柱高出40%左右，能够满足压裂作业时反复升压泄压的载荷循环要求。

　　从安装边界尺寸来看，两端螺纹的有效旋合长度经过精准计算，既保证足够的螺纹啮合强度，又不会因为螺纹过长导致螺母拧到底后仍无法压紧密封面，中间卡位平面的对边尺寸匹配常用的19mm开口扳手，不需要定制特殊工装，现场运维人员使用常规工具即可完成拆装作业。变径段的直径比螺纹小径略小，这一设计是为了让螺杆在受拉时，塑性变形首先出现在中间光滑段，一旦出现过载情况，断裂位置会在中间光轴区域，不会让断裂的螺纹残留在设备的螺纹孔内，大幅降低故障后的维修难度——如果螺纹断在设备本体的螺纹孔里，往往需要攻丝甚至更换整个部件，而断裂在光轴位置的话，只需要取出残段更换新螺杆即可，能大幅缩短现场故障停机时间。

　　在密封适配性上，螺杆两端的螺纹靠近法兰面的位置预留了垫片安装空间，可适配金属缠绕垫、紫铜密封垫等高压密封元件，螺纹的公差带选用中等精度的过渡配合，既保证装配时的顺畅性，又不会因为间隙过大导致密封面错位。和常规双头螺柱不同的是，这款螺杆的中间变径段没有做镀层处理，保留了材料的本体粗糙度，因为在安装时卡位平面需要和扳手紧密贴合，过高的表面硬度或者光滑镀层反而容易导致扳手打滑，适当的粗糙度能增加摩擦力，让拧紧过程更稳定。

　　从设计思路的溯源来看，这款螺杆的结构迭代来自现场的实际故障反馈：早期在某区块的采油树维护中，多次出现常规螺柱安装时跟转、疲劳断裂后螺纹残留在阀座内的问题，维修人员往往要花费数小时处理残丝，严重影响作业效率。在建模过程中，特意对螺纹收尾的过渡圆弧、卡位平面的位置、变径段的直径做了多轮参数优化：卡位平面的位置距离两端螺纹端面的距离经过测算，刚好是扳手作业时不会碰到法兰密封面的安全距离，不会因为扳手卡位时刮伤密封面导致泄漏；变径段的圆弧半径经过有限元应力分析，确保最大应力点不会出现在截面变化的位置，避免长期受载下的应力腐蚀开裂。

　　在实际选型适配时，这款螺杆不需要改变原有设备的法兰螺纹孔尺寸，可直接替换原有同规格的标准螺柱，不需要对设备本体做任何改造，就能实现安装效率提升、抗疲劳性能增强、故障维修难度降低的效果，尤其适合野外作业的石油开采场景，这类场景下维修工具受限、作业环境恶劣，紧固件的可靠性直接关系到整个设备的运行安全，哪怕一个螺柱的失效，都可能导致高压介质泄漏，带来严重的安全隐患。这款螺杆的结构设计没有追求复杂的特殊结构，所有的结构改动都围绕现场作业的实际痛点，没有多余的装饰性结构，每一处尺寸变化都对应明确的工程需求，是典型的工况导向定制化紧固件设计。
