小型机用台虎钳夹持工装结构设计

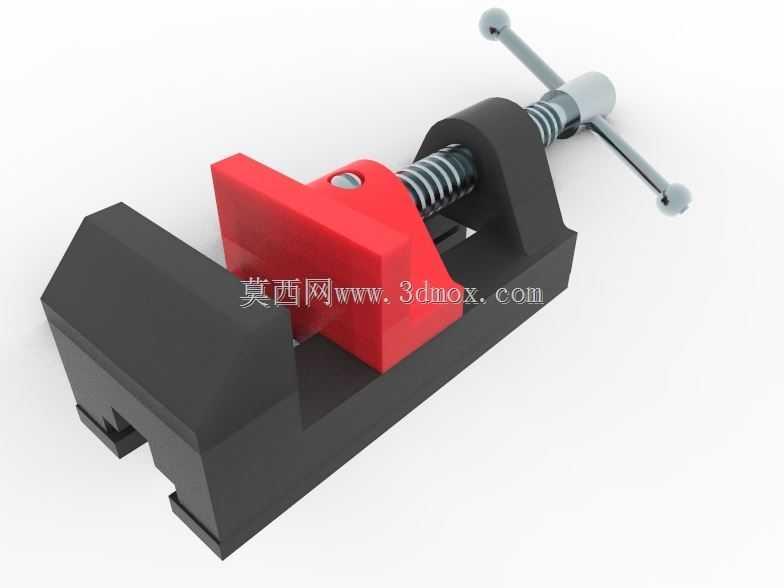

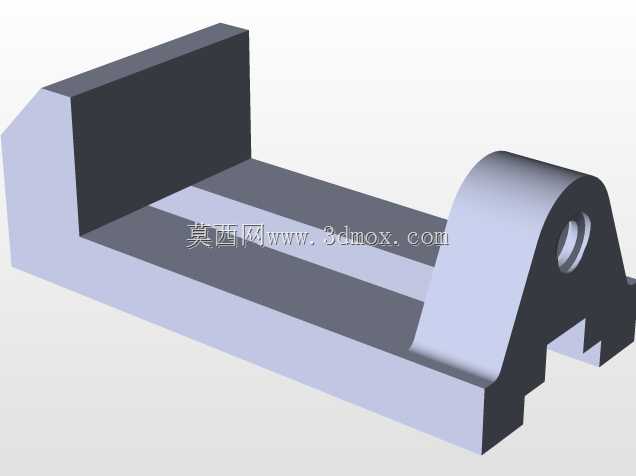

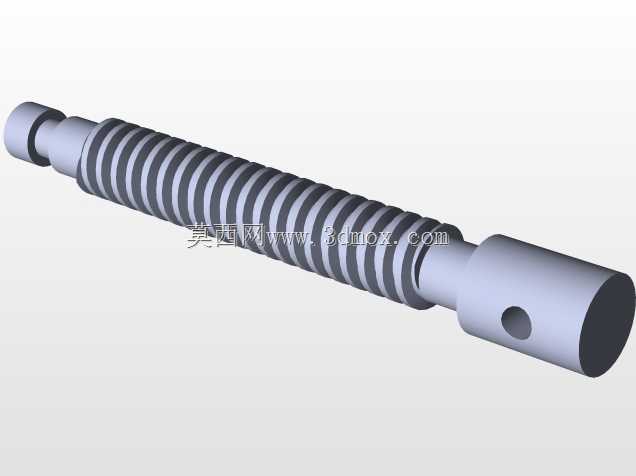

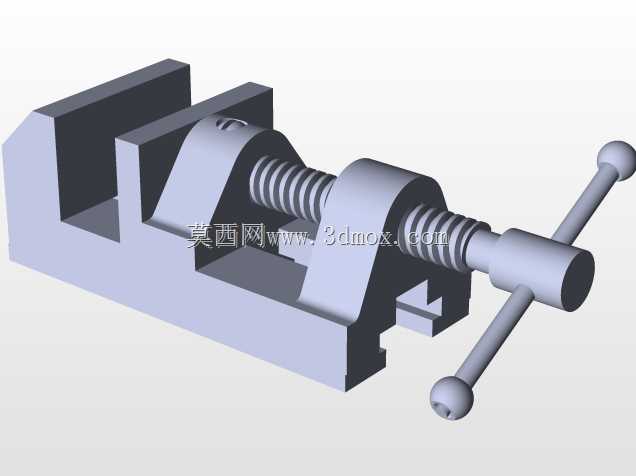

　　在小型零件铣削、钻孔、锉修等机加工与钳工修配场景中，这类紧凑型机用虎钳是工位上最常用的夹持定位工装，区别于重型台虎钳的大夹持力设计，该款虎钳更侧重小尺寸零件的快速装夹与工位适配性，可直接通过底座的安装槽固定在钻床工作台、小型铣床台面或者钳工工位的台面上，不需要额外制作复杂的转接底座，适配多数常规小型加工设备的T型槽安装间距。从结构设计逻辑来看，该虎钳采用丝杠副传动实现活动钳身的进给，固定钳身与底座为一体化铸铁结构，保证夹持过程中的整体刚性，避免夹紧时出现钳身形变导致的零件装夹偏移；活动钳身与固定钳身的夹持面做了防滑齿纹处理，针对金属毛坯件、硬质塑料件等不同材质的零件，都能提供足够的静摩擦力，防止加工过程中零件出现窜动。

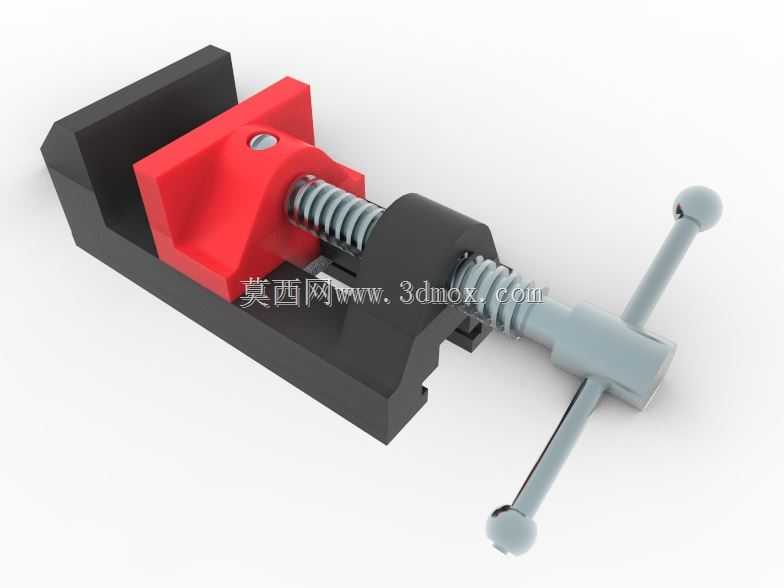

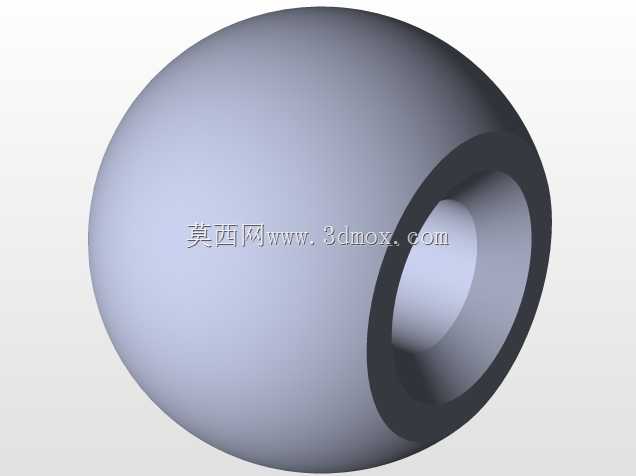

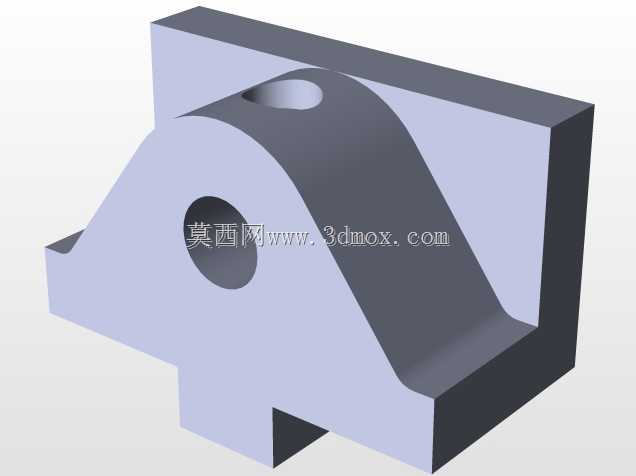

　　丝杠端部的摇臂采用可拆卸式设计，在空间受限的工位上可以缩短摇臂长度，避免操作时与周边工装、刀具发生干涉，摇臂两端的防滑球头设计，能让操作人员在手动夹紧时更好地施加力矩，不需要额外借助加力杆就能满足常规小型零件加工的夹紧力需求。活动钳身与底座之间采用燕尾槽导向结构，导向间隙可通过侧边的调节螺钉进行微调，长期使用出现磨损后不需要整体更换部件，仅需调整间隙就能保证钳身进给的直线度，避免活动钳身上下翘曲导致夹持面不平行，影响零件装夹的垂直度。从安装边界尺寸来看，该虎钳的整体底座长度控制在150mm级，钳口最大张开量适配80mm以内的零件装夹，钳口高度为40mm，既可以满足常规块状零件的全高度夹持，

　　也不会因为钳口过高导致加工时刀具与钳身发生碰撞；底座上的两个安装槽为通槽设计，安装螺栓可沿槽长方向调整固定位置，适配不同孔距的工作台安装需求，不需要在工作台上重新打孔定位，降低工位改造的工作量。在实际使用场景中，这类虎钳除了承担常规的零件装夹功能外，还可以配合角度垫铁、V型块等辅助工装，实现轴类零件、异形零件的定位装夹，比如在小型零件的钻孔工序中，将V型块放置在钳口中间，就能快速装夹圆柱类零件完成径向孔加工，不需要定制专用夹具，大幅降低小批量零件加工的工装成本。钳身的夹持块采用可更换式设计，当夹持面的齿纹出现磨损或者需要装夹软质零件时，可以更换光面夹持块，避免夹伤零件表面，不需要更换整个活动钳身，降低日常维护的成本。

　　设计过程中针对丝杠传动的回程间隙做了优化，在丝杠螺母副位置设置了消隙结构，当活动钳身进给到位后，不会因为丝杠间隙导致夹紧后出现松动，尤其在铣削加工存在振动的工况下，能持续保持稳定的夹持力，避免零件松动导致的加工报废或者安全隐患。整体结构没有多余的复杂部件，所有传动部件都做了防尘处理，日常维护仅需定期在燕尾槽、丝杠位置涂抹润滑脂即可，适合加工车间、维修工位、教学实训场景下长期高频使用，不需要复杂的保养流程就能保持稳定的工作状态。钳身的配色采用高对比度设计，活动钳口的醒目标识能让操作人员快速确认夹持位置，避免装夹时零件位置偏移，底座的厚重结构设计将整体重心压低，即使在不通过螺栓固定的临时工位上，也能依靠自身重量保持稳定，满足临时修配作业的快速装夹需求。
