可调节多足支撑三脚支架结构设计

　　在车间工装定位、户外测量设备架设、小型试验台调平这类需要稳定支撑的场景里，可调式三脚支撑结构是应用频次极高的基础组件，不同于固定式支撑脚，这类三脚支架可以适配不平整的安装基面，通过单支脚的独立调节实现支撑面的水平校准，避免被支撑设备出现倾斜、晃动的问题。这款三脚支架的核心设计围绕可调支撑、快速展开、稳定承重三个核心需求展开，顶部设置带外螺纹的调节柱，通过螺纹旋合长度的调整，可以实现整体支撑高度的粗调，适配不同的安装高度需求，螺纹段采用标准粗牙螺纹，自锁性能好，承重状态下不会出现自行滑转回落的问题，螺纹顶端设置带内孔的连接端，可以通过销轴、螺栓或者快装接头对接上方的被支撑设备，连接端的接触面做了铣平处理，保证对接时的贴合度，

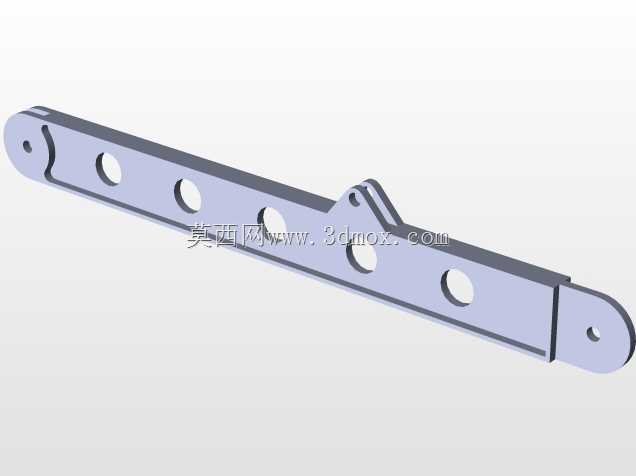

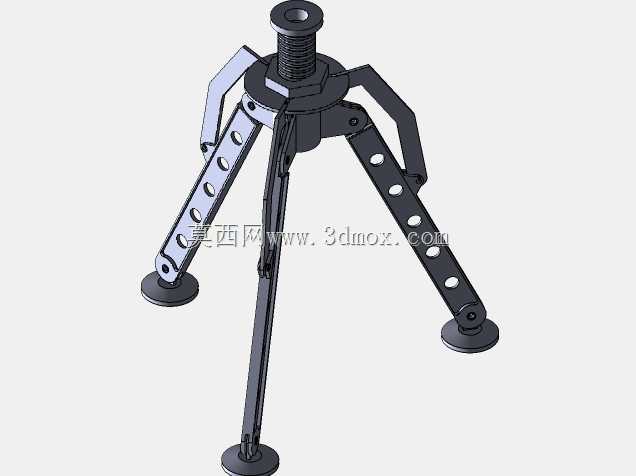

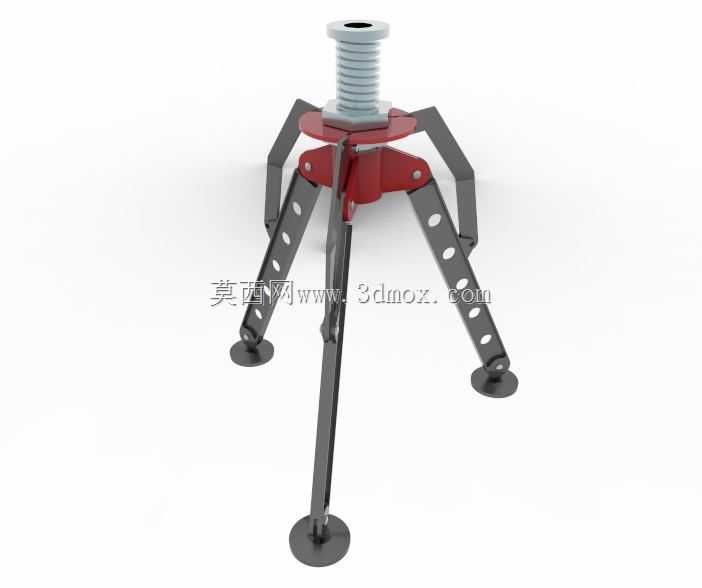

　　避免连接位置出现应力集中。三个支脚采用铰接式结构与顶部的中心基座连接，每根支脚都可以绕铰接轴独立转动，实现张开角度的调整，支脚主体采用带减重孔的钣金折弯结构，在保证结构刚度的前提下尽可能降低整体自重，减重孔沿支脚长度方向等距排布，既可以减少材料用量，也能在户外使用时降低风阻对支撑稳定性的影响。支脚末端设置圆形的支撑脚垫，脚垫采用平面接触设计，接触面积远大于支脚杆身的截面面积，可以有效降低支撑面的压强，避免在木质、塑胶这类软质基面上架设时出现支脚下陷的问题，脚垫与支脚末端采用球铰连接，可以自动适配不同倾斜角度的基面，保证脚垫整个平面完全与支撑面贴合，不会出现点接触、线接触导致的支撑不稳。中心基座采用分体式铆接结构，

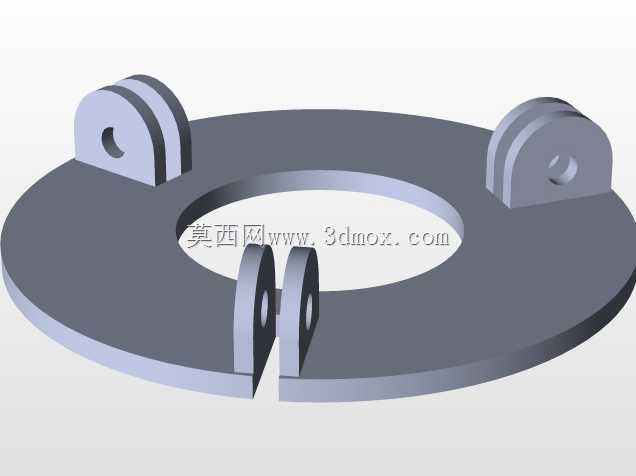

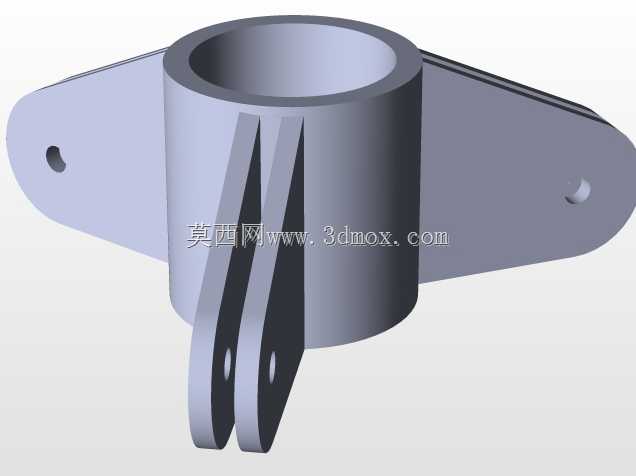

　　三个铰接耳片一体冲压成型，铰接位置采用销轴加防脱卡簧的固定方式，反复开合支脚也不会出现销轴脱出的问题，基座与顶部螺纹调节柱的连接位置做了加强翻边，承重时的应力可以均匀分散到三个铰接耳片上，避免应力集中导致基座开裂。从安装边界来看，支脚完全收拢时整体外径不超过顶部调节柱直径的1.5倍，收纳状态下占用空间极小，可以直接放入工具箱内携带，支脚完全张开时，三个脚垫形成的支撑圆直径约为最大支撑高度的0.8倍，支撑重心低，抗倾覆性能好，即使被支撑设备存在一定的偏心载荷，也能保持稳定不倾倒。单根支脚的长度经过匹配计算，当支脚张开角度为45度时，单支脚的受力沿杆身方向的分力最大，垂直于杆身的弯矩最小，此时结构的承重能力达到最优值，

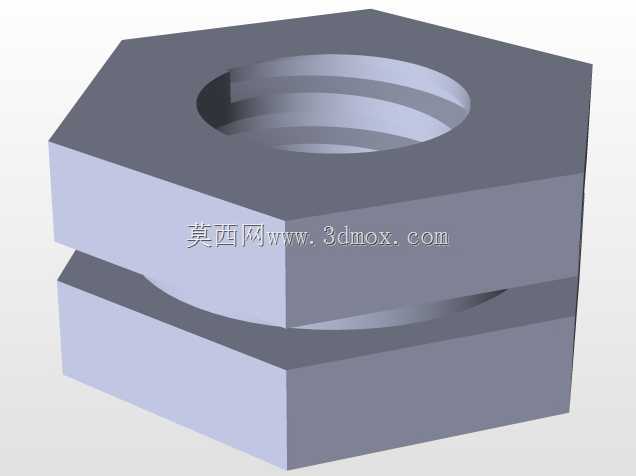

　　日常使用时将支脚张开到该角度附近，既可以获得足够的支撑跨度，也能让支脚的材料性能得到充分利用。不同于市面上常见的塑料材质三脚支架，这款结构全部采用金属材质制作，支脚和基座采用冷轧钢板冲压成型，螺纹调节柱采用45号钢车削加工，表面做了喷塑防锈处理，在潮湿的车间或者户外雨天环境下使用也不会轻易生锈，长期使用的结构稳定性更好。在实际使用过程中，先将三个支脚张开到合适角度放置在基面上，旋转顶部的调节柱调整整体高度，再根据水平仪的显示微调单根支脚的张开角度或者调节柱的旋入深度，就可以快速完成支撑调平，整个操作过程不需要额外的辅助工具，单人即可快速完成架设，适合需要频繁转移架设位置的使用场景。支脚的铰接位置预留了微小的转动阻尼，支脚张开后不会因为自重自行收拢，架设时不需要额外的锁止结构就可以保持张开状态，操作步骤更简洁，同时铰接位置的阻尼可以通过销轴端部的锁紧螺母进行调整，长期使用出现磨损松动时，只需要适当拧紧螺母就可以恢复阻尼效果，维护成本极低。脚垫采用耐磨橡胶材质内嵌金属垫片的结构，橡胶面与支撑面接触时摩擦力大，即使在光滑的瓷砖、金属台面上架设，也不会出现支脚滑移的问题，金属垫片可以避免支脚杆身直接压在橡胶上导致橡胶过早开裂，延长脚垫的使用寿命。
