WEG CFW11变频调速器三维结构设计

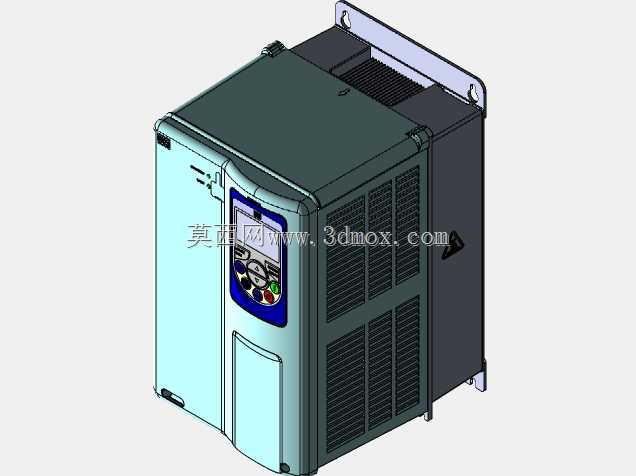

　　在工业传动控制场景里，这类变频调速装置常配套于风机、水泵、输送线、机床主轴等需要转速调节的负载端，承担着工频电源转换、输出频率调整、电机运行状态保护的核心作用，是工业电控系统里连接上级配电与下级负载的关键功率变换单元。从结构设计来看，这款装置采用壁挂式安装的主体构型，背部预留了带安装孔的金属挂耳，安装时可直接通过膨胀螺栓固定在电控柜内壁或者车间墙面的安装背板上，挂耳的孔位间距、开孔尺寸都匹配常规工业安装的标准规格，不需要额外定制转接支架就能完成固定，能大幅减少现场安装的加工工作量。

　　整机的外壳采用上下分段的结构设计，上部为功率散热区段，内置了铝制散热齿与轴流散热风道，外壳对应位置开设了阵列式通风栅格，栅格的开孔方向做了斜向挡边设计，既能保证散热气流的顺畅流通，又能避免垂直下落的水滴、金属碎屑直接落入设备内部造成短路故障，散热段的顶部预留了接线端子的防护盖板空间，动力线、控制线的接入都可以从顶部或者底部的穿线孔引入，适配不同走线方向的电控柜布局。下部为控制与操作区段，正面设置了嵌入式的操作面板，面板集成了状态显示屏、功能按键与运行状态指示灯，操作区域做了内凹的防护设计，避免现场搬运、运维过程中误碰按键造成参数改动，面板下方预留了可选的扩展模块安装位，可以根据现场通讯需求加装Profibus、Modbus等不同协议的通讯卡，不需要改动主体结构就能拓展设备的通讯能力。

　　从建模的细节处理来看，整机的装配间隙都按照实际工业产品的公差要求做了预留，外壳的拼接缝、操作面板的嵌入公差、散热栅格的壁厚都参考了同功率段变频设备的实际参数，安装挂耳的折弯角度、安装面的平面度都做了符合钣金加工工艺的处理，没有出现违背钣金折弯、注塑成型工艺的结构特征。设备的侧面预留了多台并排安装的间距标识位置，当电控柜内需要多台同型号设备并排布置时，可按照模型标注的最小散热间距预留安装空间，避免多台设备散热气流互相干扰造成功率降额。正面的操作面板角度做了轻微的上倾设计，当设备安装在距离地面1.2-1.5米的常规操作高度时，运维人员站立状态下可以清晰观察到显示屏的参数内容，不需要大幅度弯腰或者抬手就能完成参数设置、状态查询的操作，符合工业现场的人机工程学要求。

　　在结构强度设计上，设备的主体框架采用钣金折弯的内骨架结构，外壳的塑料件与金属骨架之间通过卡扣与螺丝双重固定，在设备运输、现场安装的过程中不会因为轻微的磕碰出现外壳脱落、变形的问题，背部的安装挂耳与主体骨架做了一体化的折弯连接，相比外挂式的安装支架能承受更大的设备自重，长期挂装不会出现挂耳变形、设备下坠的隐患。散热段的风道设计采用下进上出的流向，冷空气从设备下部的栅格进入，经过散热片带走功率模块的热量后从上部的栅格排出，这种风道设计可以避免热空气在设备内部滞留，同时风道内部做了隔离结构，将散热气流与内部控制板区域做了物理分隔，防止灰尘、潮气顺着散热风道进入控制板区域造成电路故障。

　　针对不同的现场使用场景，这款模型还原了设备的外部接口细节，包括主回路的动力接线端子位置、控制回路的端子排位置、接地端子的标识位置，在做电控柜的三维布局设计时，可以直接调用这个模型完成柜内的走线排布、安装空间校验，提前核对接线操作的预留空间是否充足，避免现场安装时出现接线空间不足、线缆弯折半径不够的问题。设备的整体外形尺寸做了等比例还原，长宽高的比例符合同功率段壁挂式变频器的常规尺寸范围，在做新设备的配套结构设计时，可以直接参考这个模型的安装边界预留安装位置，不需要反复核对实物尺寸就能完成前期的布局方案设计，大幅缩短电控系统的结构设计周期。
