多层钢框架交叉支撑受力结构设计

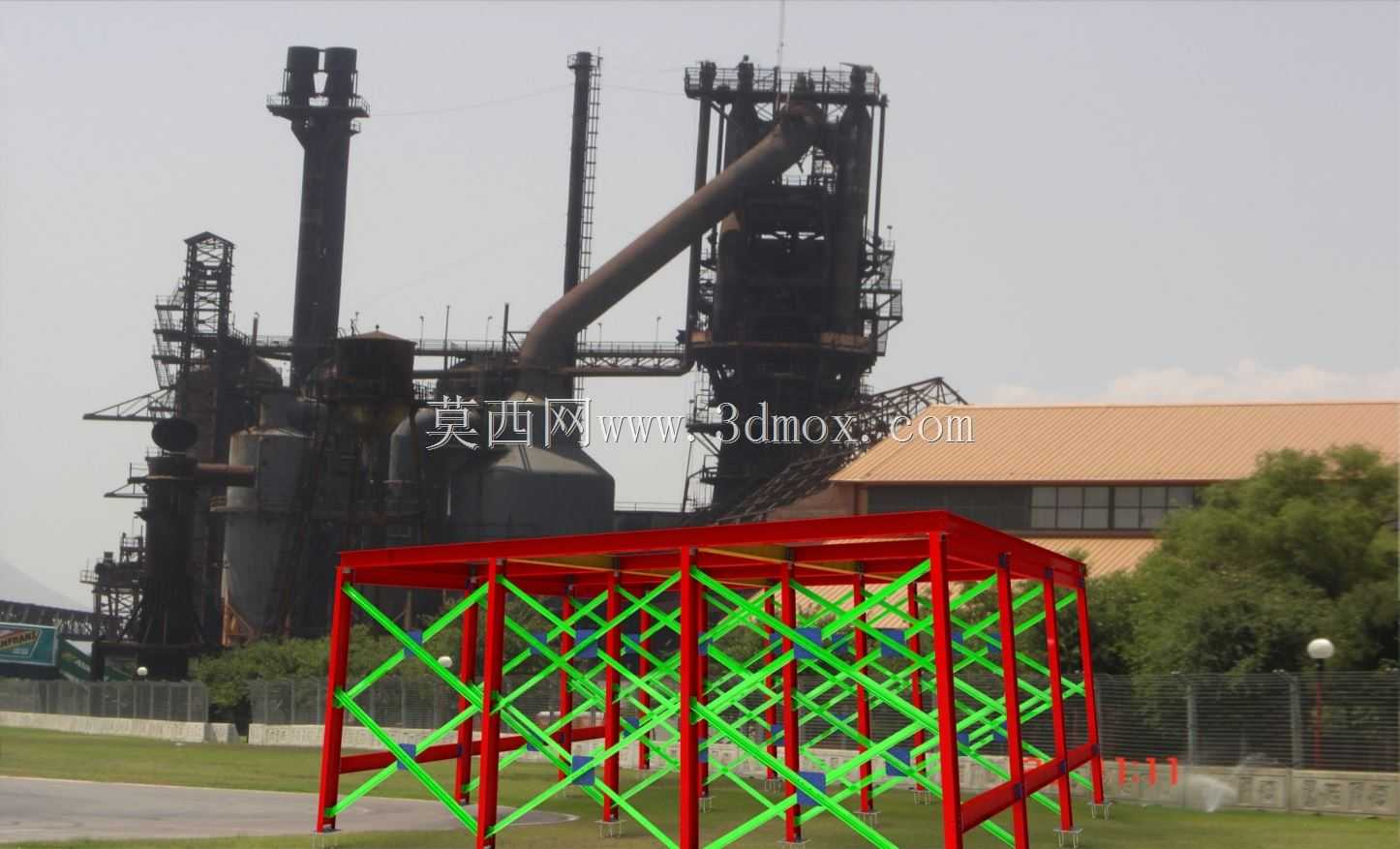

　　该结构为典型的多层钢框架交叉支撑受力体系，主要应用于低层民用建筑、工业附属用房的主体承重骨架搭建场景，尤其适配对侧向刚度有明确要求的中小型公共建筑、临时配套用房的结构施工环节，可直接作为建筑上部结构的核心受力框架，承担竖向恒载、活载以及水平方向风载、地震作用的传递任务。从实际用途来看，这套支撑框架可独立作为建筑主体结构使用，也可作为预制装配式钢结构模块的受力单元，在现场仅需完成柱脚锚栓固定、梁柱节点拼接即可快速形成稳定受力体系，大幅缩短现场施工的结构安装周期，减少现场焊接作业量，适配装配式建筑的快速施工需求。产品功能特性上，竖向承重柱采用等截面H型钢构件，柱脚设置带加劲肋的底板，通过锚栓与下部混凝土基础刚性连接，

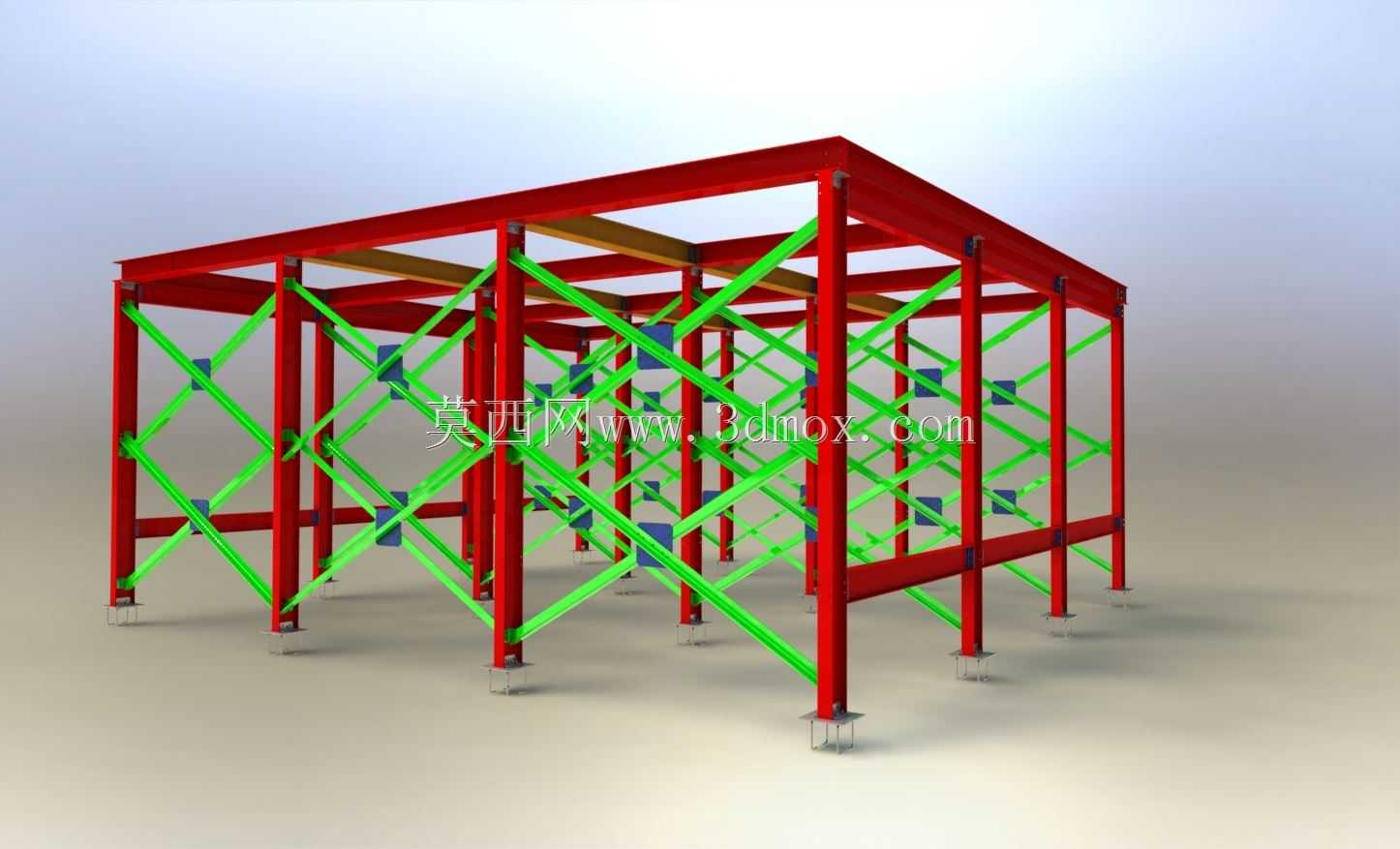

　　保证竖向荷载的可靠传递；横向框架梁与柱采用刚接节点，形成多跨连续的框架受力体系，承担各楼层的竖向荷载并传递至竖向柱构件；柱间设置的交叉圆钢支撑为结构提供主要的侧向刚度，相比纯框架结构可将结构层间位移角控制在规范允许的更小范围内，有效提升结构在水平荷载作用下的抗侧移能力，避免结构在风荷载或多遇地震作用下出现过大变形影响建筑使用功能。设计思路上，这套结构采用强柱弱梁、强节点弱构件的常规钢结构设计逻辑，交叉支撑按拉杆设计，在水平荷载作用下仅受拉的斜杆参与受力，受压斜杆退出工作，大幅简化支撑构件的截面选型，同时降低结构整体用钢量；梁柱节点采用带连接板的螺栓连接形式，所有构件均可在工厂完成预制下料、钻孔、焊接加工，现场无需进行大量焊接作业，

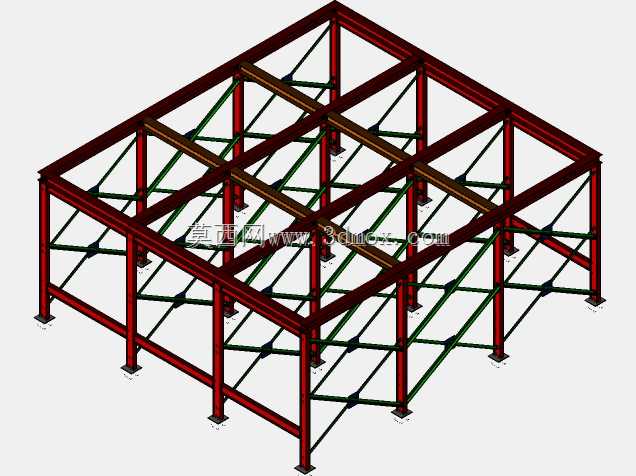

　　仅通过高强螺栓即可完成整体拼装，构件的加工精度可通过工厂数控设备精准控制，避免现场加工带来的尺寸误差。从外形尺寸与安装边界来看，该框架为三跨两开间的两层结构形式，柱网采用等跨布置，单跨跨度适配常规民用建筑的房间开间尺寸，层高满足常规公共建筑的室内净高要求，柱脚锚栓的预埋位置需与下部基础的预留孔位精准对应，安装时需先完成柱脚的初步固定，校正框架的垂直度与水平度后再进行梁柱节点的终拧以及交叉支撑的张拉固定，支撑的张紧程度需控制在合理范围，避免过张拉导致构件出现初始附加内力，也需避免过松导致支撑无法有效提供侧向刚度。在实际工程应用中，这类带交叉支撑的钢框架结构可根据实际建筑的跨度、层高、荷载需求调整构件截面尺寸，

　　支撑的布置形式也可根据建筑门窗洞口的位置灵活调整，在保证结构受力合理性的前提下适配建筑的功能布局需求，相比传统混凝土框架结构，自重更轻、施工速度更快，在中小型装配式建筑、临时配套建筑、景区配套用房等场景中具备较高的应用性价比。
