赛克龙分道扬镳式风道分流结构件

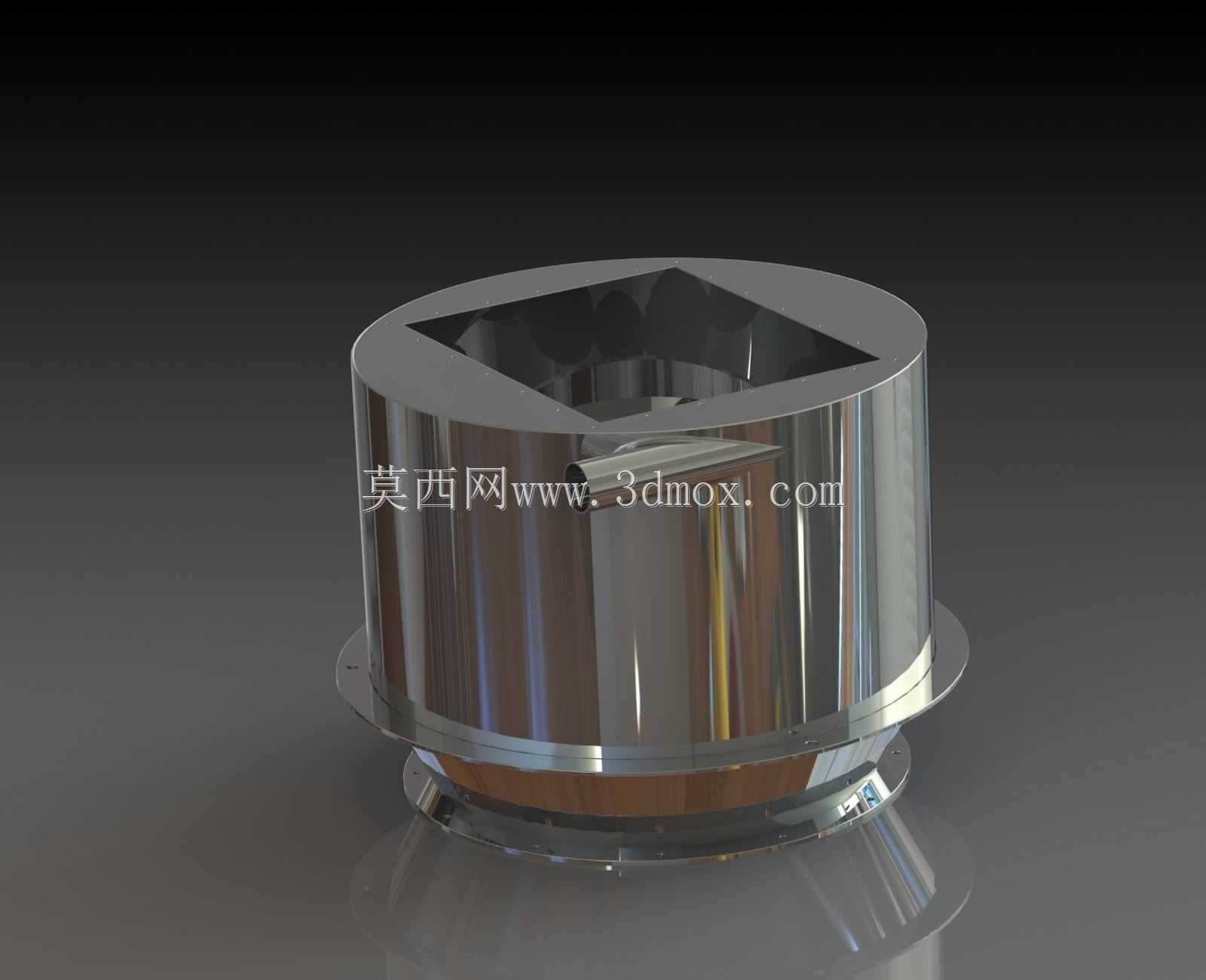

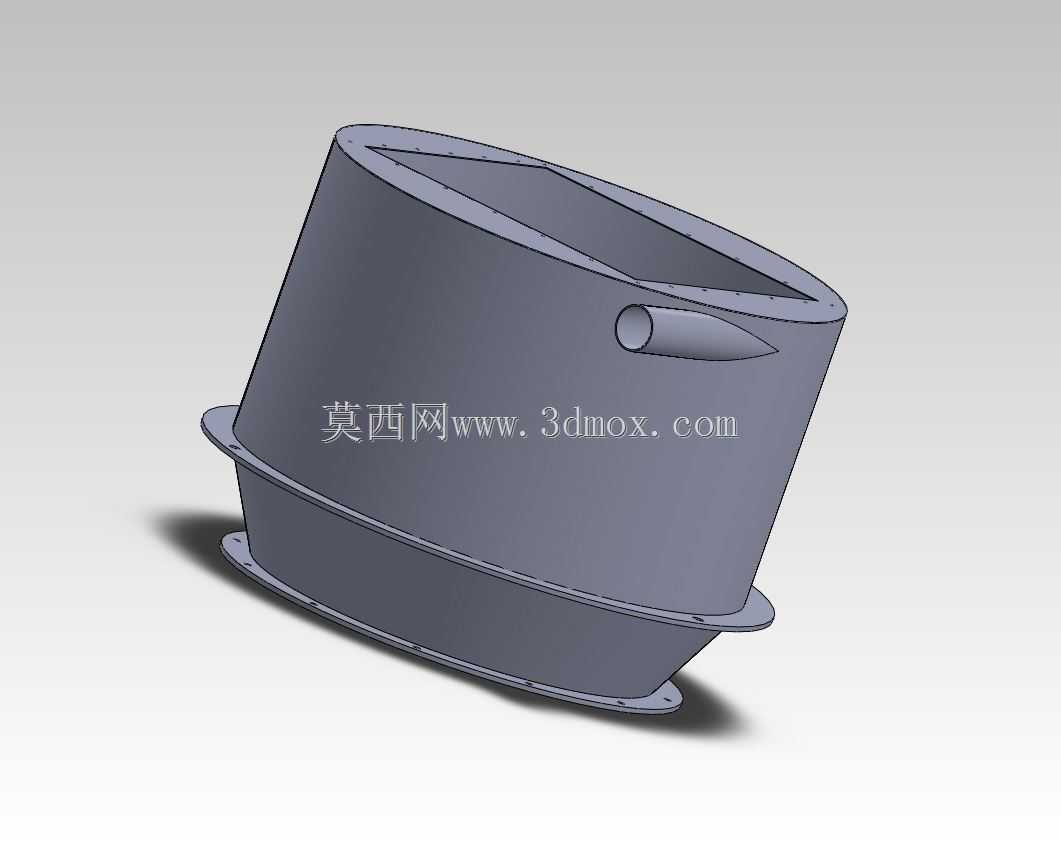

　　在工业通风、除尘系统以及气力输送管线的布设场景里，这类斜置式异形风道分流构件的应用十分普遍，尤其是在多支路风道需要做定向气流引导、避免不同支路气流对冲干扰的工况下，这类构件的结构合理性直接影响整个管线系统的压损、气流均匀性以及后续设备的运行效率。不同于常规等径直三通或者斜三通的对称结构，该构件采用了非对称的斜切筒体设计，主体为变径过渡的筒状结构，上下两端均设置带安装孔的法兰盘结构，能够直接与上下游的标准圆形风道进行法兰对接，不需要额外做变径转接，减少了管线连接的密封点位，降低了现场安装的施工难度，也减少了漏风隐患。

　　从实际功能来看，该构件主要承担气流的转向分流与导流作用，筒体侧面设置的小型斜向支管接口，能够将主风道内的部分气流引导至支路管线，实现主路与支路的气流分送，这种非对称的接口角度设计，是为了匹配现场管线的布设走向，避免支路管线与周边其他设备、结构件产生干涉，同时斜向的接口角度能够让气流从主路进入支路时的转向角度更平缓，减少气流急转弯带来的局部压损，降低风机的运行负载。在设计这类构件的时候，首先要确定的是上下游风道的公称通径，上下法兰的螺栓孔分布要匹配对应压力等级的法兰标准，保证安装时螺栓能够顺利穿入，密封面的平面度需要控制在合理公差范围内，避免安装后出现密封不严漏风的问题。

　　筒体部分的锥度过渡设计，是为了匹配上下游风道的通径差异，实现气流的平稳变速过渡，避免通径突变带来的气流涡流区，涡流区不仅会增加压损，还容易在输送含尘气流时造成粉尘沉积，长期运行后会堵塞风道，影响系统通风量。侧面的支管接口采用了流线型的过渡结构，与主筒体的连接处做了顺滑的圆角过渡，避免直角连接带来的气流切割效应，减少气流噪声的产生，同时也能降低含尘气流对连接处的冲刷磨损，延长构件的使用寿命。

　　在安装边界的考量上，该构件因为采用了斜置的筒体结构，安装时需要预留足够的侧向空间，不仅要容纳筒体本身的斜向尺寸，还要预留法兰螺栓的拧紧操作空间，以及后期检修维护的操作空间，避免安装后因为空间不足无法完成螺栓紧固或者后期的密封更换作业。筒体的壁厚选择需要匹配系统的运行风压，正压系统和负压系统对构件的刚度要求有差异，负压工况下需要适当增加壁厚或者设置加强筋，避免筒体被大气压吸瘪变形，影响气流通道的有效通流面积。

　　这类构件在除尘系统的支路分风、车间通风系统的风口接引、气力输送系统的物料分路场景中都有大量应用，不同于标准三通的通用化设计，这类异形分流构件往往需要根据现场的管线走向、气流参数做定制化的结构设计，建模过程中需要重点关注各段型面的顺滑过渡，避免出现台阶、锐角等不合理结构，同时要保证法兰安装面的形位公差符合安装要求，确保现场安装时能够顺利对接，不需要额外的修配作业。在气流组织的设计上，需要通过流场的模拟验证，确认分流后的气流分布均匀，不会出现偏流、涡流等问题，保证各支路的风量分配符合设计预期，避免出现某一支路风量不足、另一支路风量过大的情况，影响整个通风或输送系统的运行效果。
