DN400法兰盘结构设计

　　在市政给排水、化工流体输送、暖通空调循环管路等大口径管路系统中，DN400规格的法兰是管路对接、设备进出口连接的核心承压连接件，这类公称通径400毫米的法兰，主要承担管路轴向定位、端面密封承压、可拆卸检修节点的功能，区别于小口径法兰，大口径法兰的受力分布更复杂，螺栓孔排布的同轴度、端面平面度直接影响整套管路系统的密封可靠性，一旦出现端面翘曲或者螺栓孔错位，大流量工况下很容易出现介质渗漏，甚至引发管路承压失效的风险。

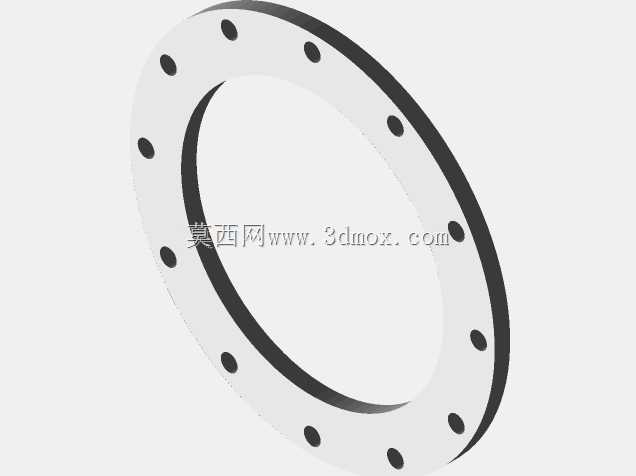

　　从结构设计逻辑来看，这款法兰采用板式平焊的基础结构形式，整体为环形圆盘构造，内孔直径匹配DN400公称通径的钢管外径，焊接时可将钢管插入法兰内孔至合适位置后沿内外环缝施焊，相比对焊法兰，平焊结构的加工难度更低，安装对位更便捷，适合中低压工况下的管路连接场景。法兰盘本体沿圆周方向均匀排布螺栓通孔，孔位数量和孔径匹配对应压力等级的螺栓规格，均匀排布的设计可以让螺栓锁紧时的压紧力均匀分布在密封端面上，避免局部压紧力不足导致的密封垫片压溃或者渗漏。法兰的两个端面均加工有满足密封要求的平面度，安装时在两个法兰对接面之间放置对应材质的密封垫片，通过穿入螺栓并按对角顺序逐步锁紧，即可让垫片产生均匀的弹性变形，填充两端面的微观间隙，实现管路介质的密封阻隔。

　　在实际工程应用中，这类DN400法兰常被用在厂区循环水主管道、市政供水主干管、大型通风除尘风管的对接节点，也会配套在离心泵、闸阀、换热器等设备的进出口位置，作为设备与管路之间的可拆卸连接结构，方便后期设备检修、管路改向时的拆装作业。设计过程中需要重点控制几个核心尺寸边界：首先是法兰的外径尺寸，要保证螺栓孔中心圆直径留出足够的扳手操作空间，避免螺栓锁紧时工具与法兰本体干涉；其次是法兰的厚度，需要匹配对应公称压力下的承压要求，厚度不足会导致法兰在螺栓锁紧时产生翘曲变形，厚度过大则会增加不必要的材料成本和安装重量；螺栓孔的中心圆直径公差需要严格控制，所有孔位的位置度误差要控制在安装允许范围内，否则现场安装时会出现螺栓无法穿入、强行对位导致密封面错位的问题。

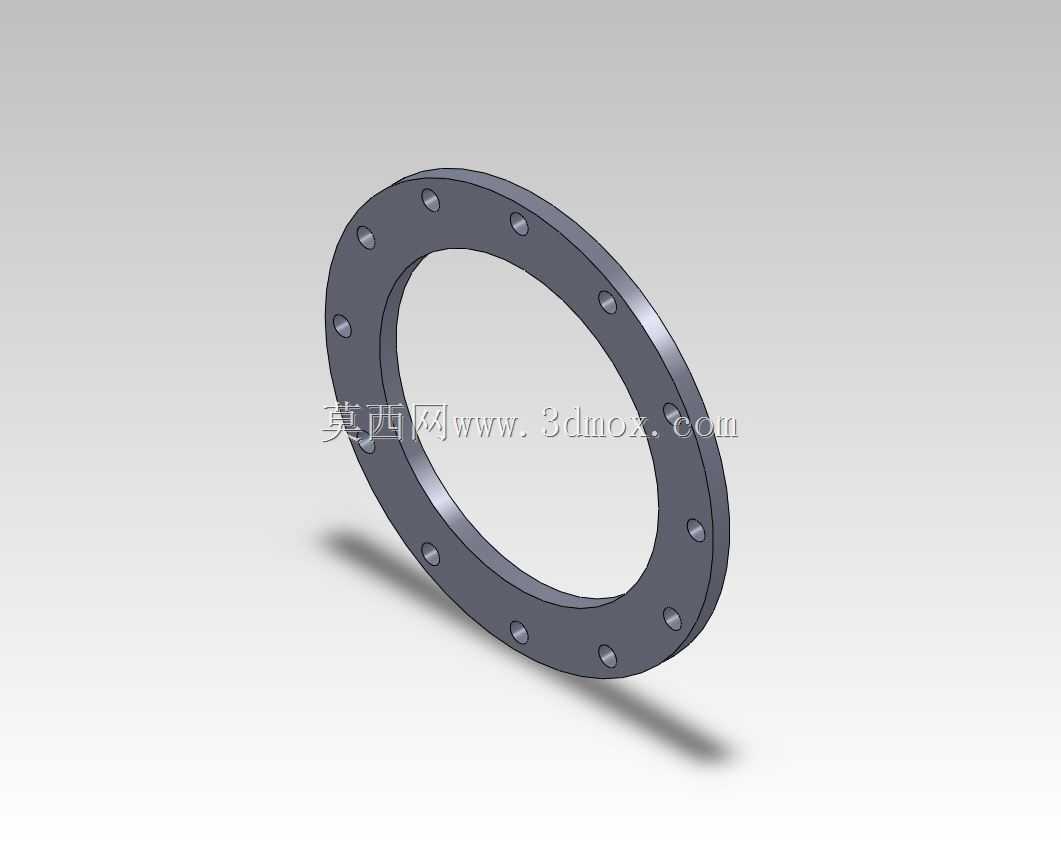

　　从建模实现的角度，这类环形法兰的建模逻辑并不复杂，但需要重点关注工程细节的还原：首先绘制法兰的内外径轮廓，拉伸得到法兰本体的基础环形实体，之后按照圆周阵列的方式生成所有螺栓通孔，阵列时要保证第一个孔位的角度基准符合管路安装的对位习惯，避免出现孔位跨中或者与管路支吊架位置干涉的问题。建模时需要注意法兰内孔的焊接坡口预留，平焊法兰的内孔端部通常会加工出小角度的焊接坡口，方便现场焊接时焊料填充，保证焊接连接强度。另外法兰的所有锐边都需要做倒钝处理，避免安装搬运过程中划伤施工人员，也能减少密封面边缘的应力集中。

　　在选型适配时，工程人员需要根据管路的输送介质类型、工作压力、工作温度匹配对应的法兰材质和密封面形式，普通水系统工况可以采用普通碳素钢材质搭配橡胶垫片，腐蚀性化工介质则需要采用不锈钢材质或者衬塑法兰，搭配聚四氟乙烯等耐腐垫片。安装过程中要保证法兰端面与管路轴线的垂直度，避免法兰偏斜导致密封面压紧力不均，螺栓锁紧时必须遵循对角分次锁紧的工艺要求，不能单次将单个螺栓锁死，否则会导致法兰变形、密封失效。这类大口径法兰在管路系统中虽然只是基础连接件，但其加工精度和安装质量直接决定了整套管路系统的运行稳定性，尤其是大流量、长距离输送管路中，单个法兰节点的渗漏就可能导致整个管段停机检修，造成不小的生产损失，因此从三维建模阶段就要严格把控尺寸公差和结构合理性，为后续的加工制造、现场安装提供准确的模型依据。
