板材分拣工位手动选板操作机构

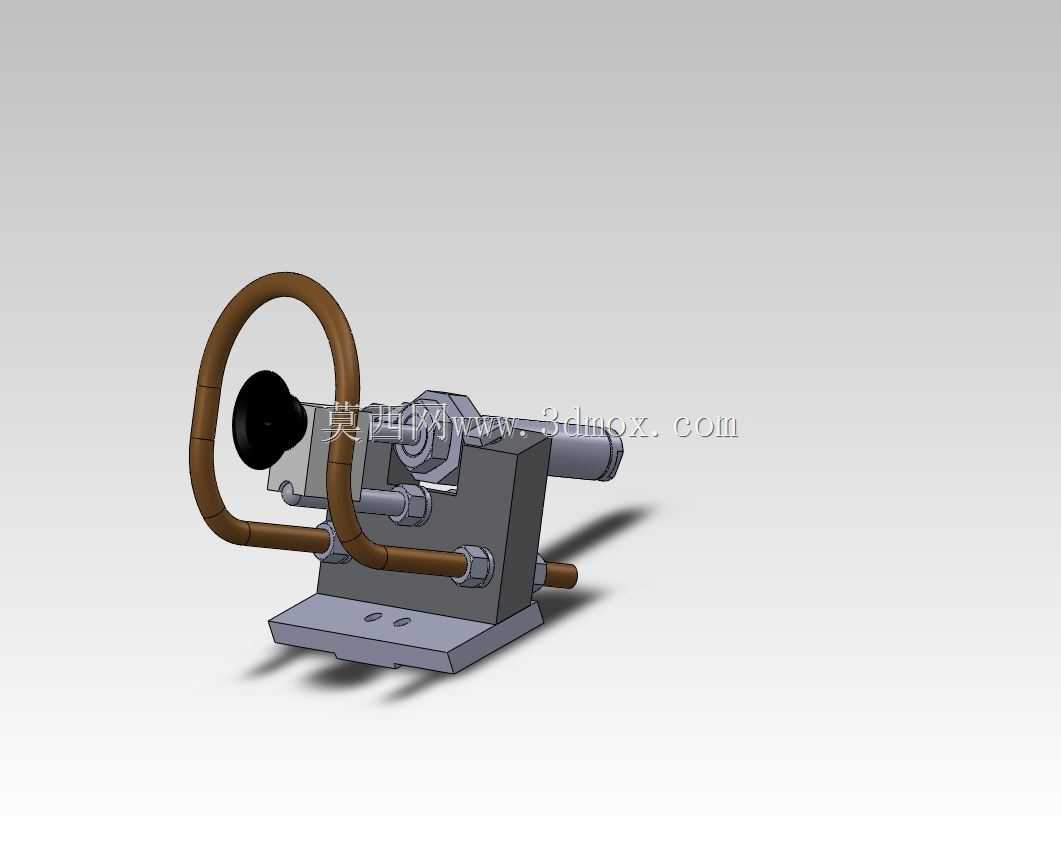

　　在板材加工、家具制造、五金冲压等涉及薄型板材分拣的生产场景里，这类手动选板操作机构常布置在板材上料工位与加工设备的衔接段，主要解决人工逐张分拣堆叠板材时的对位不准、取料效率低、操作疲劳度高的实际问题。不同于全自动吸盘分拣设备的高成本投入，这类手动操作机构适配中小批量、多规格板材的分拣作业需求，操作人员可通过环形操作手柄控制机构的动作行程，完成单张板材的拾取、对位与推送，避免多张板材粘连送入加工设备造成的卡料、刀具损坏等生产故障。从结构设计来看，该机构采用底座固定式安装方案，底部安装板预留两个对称的沉头安装孔，可直接通过螺栓固定在工位工作台的台面上，安装边界需预留操作手柄的转动空间，

　　沿手柄转动的径向方向需留出不小于200mm的操作避让区，避免操作人员动作时与周边工位护栏、料架发生干涉。机构的核心执行部分包含前端的板材吸附定位头、中部的滑动导向轴组以及后部的行程限位结构，前端定位头采用柔性接触材质，接触板材表面时不会留下压痕，适配表面要求较高的装饰板材、覆膜金属板的分拣作业；中部的两根平行导向轴采用光轴配合直线轴承的结构，滑动阻力小，操作人员推动手柄时的反馈力均匀，长时间操作不会出现明显的卡顿感。设计过程中优先考虑了操作的人机工程学，环形操作手柄的握持高度设置在操作人员站立作业时的手肘舒适高度区间，手柄表面做了防滑处理，冬季操作时也不会出现打滑脱手的问题；手柄的转动角度与滑动行程做了联动匹配，

　　当手柄下压至最低位置时，前端定位头刚好抵达堆叠板材的最上张表面，扳动手柄完成单张板材的吸附后，向后拉动即可带动板材沿导向轴方向滑移至送料辊道位置，整套动作无需操作人员大幅度弯腰或抬臂，单张板材的分拣操作可在两秒内完成。机构的整体外形尺寸控制在紧凑范围内，底座长度约180mm、宽度约120mm，整体高度不含手柄时约110mm，不会占用过多的工位台面空间，对于现有老旧生产线的工位改造适配性较强，无需对原有工作台面做大规模的结构改动，仅需在对应位置钻孔固定即可完成安装调试。在实际生产应用中，该机构可适配厚度0.5mm至5mm的各类金属板材、木质板材、复合板材的分拣作业，针对不同厚度的板材，

　　可通过调整后部的行程限位螺栓来改变前端定位头的下压行程，避免下压量过大造成板材变形或者下压量不足无法稳定拾取单张板材。机构的管路走线沿导向轴下方的固定座排布，不会与滑动部件产生摩擦干涉，日常维护仅需定期给直线轴承加注润滑脂、检查前端定位头的磨损情况即可，维护成本极低，适合生产节拍中等、资金投入有限的中小加工企业使用。不同于大型自动化分拣线的复杂调试流程，该机构安装完成后仅需根据当前加工的板材厚度调整一次限位参数，即可长时间稳定作业，操作人员经过十分钟左右的操作培训即可熟练掌握使用方法，不会额外增加生产线的人员培训成本。在冲压生产线的上料工位搭配该机构使用时，可有效降低人工取料的对位误差，减少板材送入冲床时的偏位问题，提升冲压工序的成品合格率；在板式家具的开料工位使用时，可避免人工取板时的板面划伤问题，提升板材的表面成品质量。
