手动调节式管路过滤风门结构设计

　　在通风除尘、工艺送风、小型废气收集管路的末端或支路节点上，这类带过滤功能的手动风门是非常实用的集成式部件，很多现场做管路改造的时候，不需要单独采购风阀再加装过滤段，直接用这种集成结构就能同时实现通断调节、杂质拦截两个功能，能省掉不少法兰对接的工作量，也减少了管路的泄漏点。从实际使用场景来看，这类部件大多用在管径不大的支管路，比如设备配套的局部排风罩后端、实验室通风系统的支路、小型粉体输送的回风段，这些场景不需要电动或气动的自动控制，靠人工定期调节开度、清理滤网就能满足使用需求，维护成本很低，也不需要接控制气源或者电路，安装完就能直接投用。

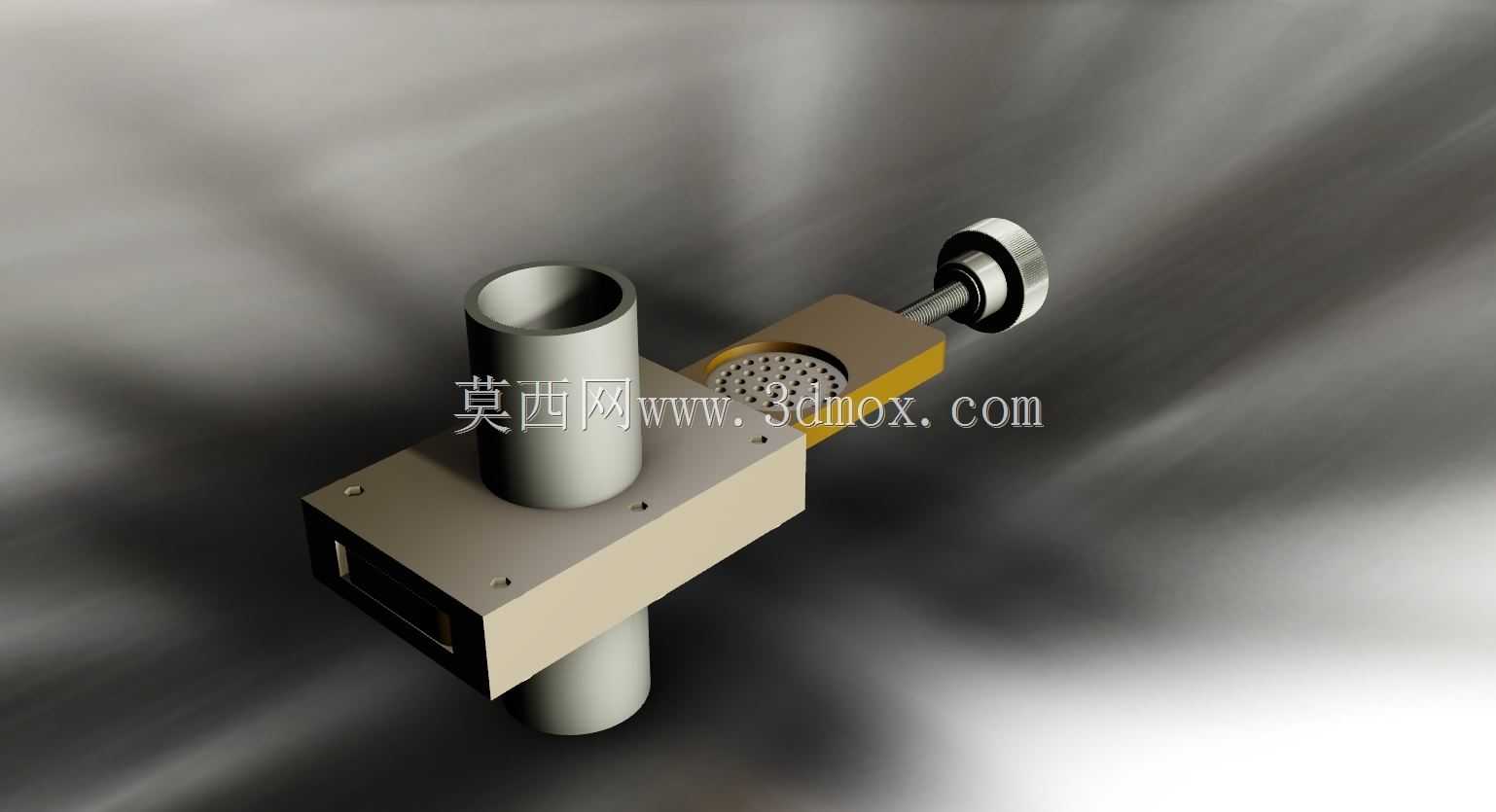

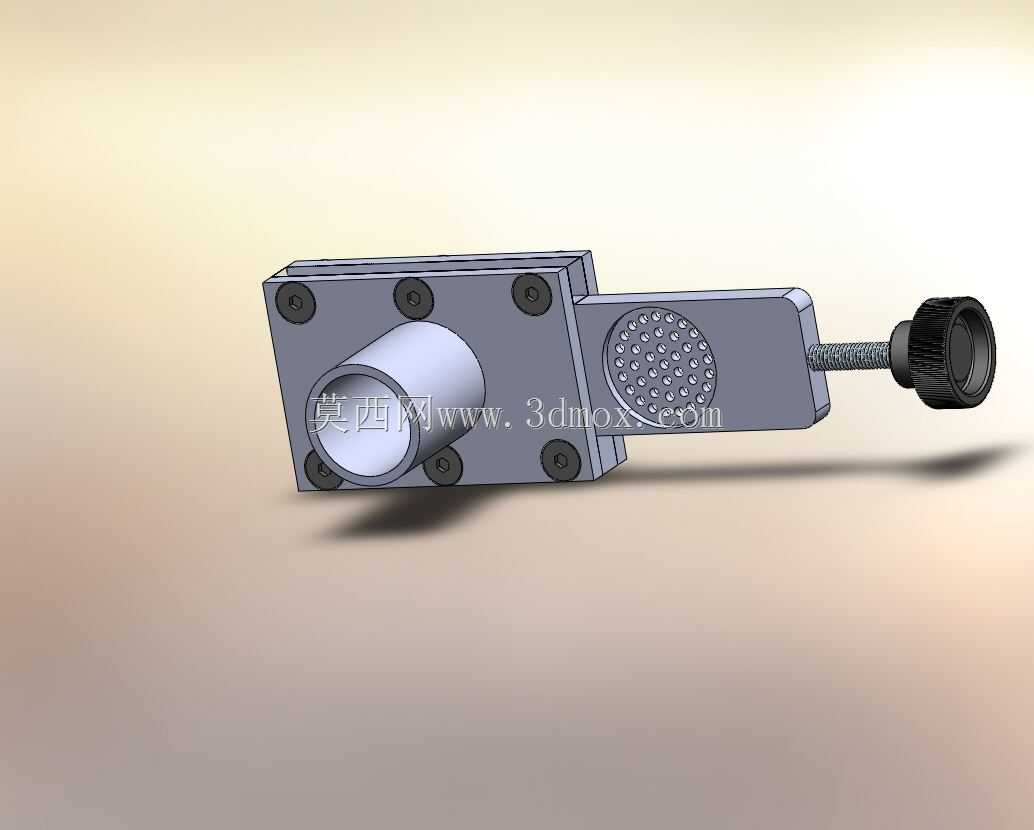

　　从结构设计的逻辑来看，这个部件把过滤单元和风门调节单元做了一体式集成，靠近管路连接端的是法兰安装座，四个均布的安装螺栓孔可以直接和管路法兰对接，中心的通流段是流体进出的通道，和法兰端面垂直的方向延伸出过滤腔体，腔体内置带密集冲孔的滤网板，气流经过的时候，大颗粒的杂质、碎屑会被滤网拦截下来，避免杂质进入后端的风机或者主管路造成叶轮磨损、管路堵塞。调节端采用螺杆进给的结构，尾部的滚花旋钮直接和调节螺杆相连，转动旋钮的时候，螺杆带动内部的闸板做直线位移，以此改变通流截面的大小，实现风量从全闭到全开的无级调节，这种螺杆调节的结构有很好的自锁性，调节到任意开度都不会因为管路风压的波动出现闸板移位，不需要额外加锁止结构，操作的时候手感也很清晰，能通过旋钮的转动圈数大概判断当前的开度比例。

　　做结构设计的时候，首先要考虑安装边界的尺寸，法兰端的连接尺寸要和常用的低压通风管路法兰匹配，螺栓孔的中心距、孔径要符合常规的管路安装标准，避免现场安装的时候出现孔位对不上的问题。整个部件的轴向长度要控制在合理范围，不能因为集成了过滤和调节功能就占用过长的管路空间，尤其是在设备内部走管的时候，安装空间往往比较局促，紧凑的结构能提升部件的适配性。过滤段的滤网要做成可拆的结构吗？不对，看这个结构的滤网是和腔体嵌合的，日常维护的时候只需要把端部的旋钮部分拆开，就能抽出滤网清理积尘，不需要把整个部件从管路上拆下来，这也是设计的时候考虑到现场维护的便利性，减少停机维护的时间。

　　从功能特性上来说，这种手动过滤风门没有复杂的传动零件，运动部件只有螺杆和闸板，故障率非常低，日常只需要定期在螺杆螺纹处涂少量润滑脂，避免积尘导致旋钮转动卡涩就行。闸板和腔体之间的密封采用贴合式密封，在全闭状态下能满足低压通风管路的漏风率要求，毕竟这类应用场景大多是低压系统，不需要太高的密封等级，过度追求密封性能反而会提升转动的阻力，调节起来费力。滤网的冲孔直径是根据实际拦截的杂质粒径来定的，常规通风场景用2-3mm的孔径就能拦截大部分的焊渣、碎屑、纤维类杂质，不会因为孔径太小造成风阻过大，也不会因为孔径太大起不到过滤作用。

　　很多刚入行的结构设计人员做这类部件的时候，容易忽略螺杆和腔体之间的密封，实际上如果这个位置不做密封处理，管路内的带尘气流会从螺杆的配合间隙漏出来，尤其是在负压管路场景下，还会从这个位置吸入外界的未经过滤的空气，影响系统的风量平衡，所以设计的时候在螺杆穿出腔体的位置加了简易的密封填料，既不影响螺杆的转动，又能避免泄漏。另外，法兰安装面要加工出浅的密封槽，安装的时候垫上橡胶密封垫，就能保证和管路对接位置的密封性，不需要额外打密封胶，后期拆卸也很方便。

　　在实际选型的时候，要根据管路的设计风量来匹配对应的通径，通流截面的风速建议控制在10-15m/s以内，风速太高的话会导致风阻陡增，也会加快滤网的磨损，还会把滤网上拦截的杂质重新吹起来带到后端。如果是用在有腐蚀性气体的场景，还可以把材质换成PP或者304不锈钢，常规的通风场景用普通碳钢做喷塑处理就足够，成本低，刚性也能满足安装要求。整个部件的重量很轻，安装的时候不需要额外做支撑，直接靠法兰连接就能固定在管路上，对于现场改造的项目来说，这种轻量化的集成部件能大幅降低施工的难度，不需要动火焊接，只需要拧螺栓就能完成安装，非常适合在不停产的局部管路改造项目里使用。
