地埋式小型抽水站整体结构三维设计

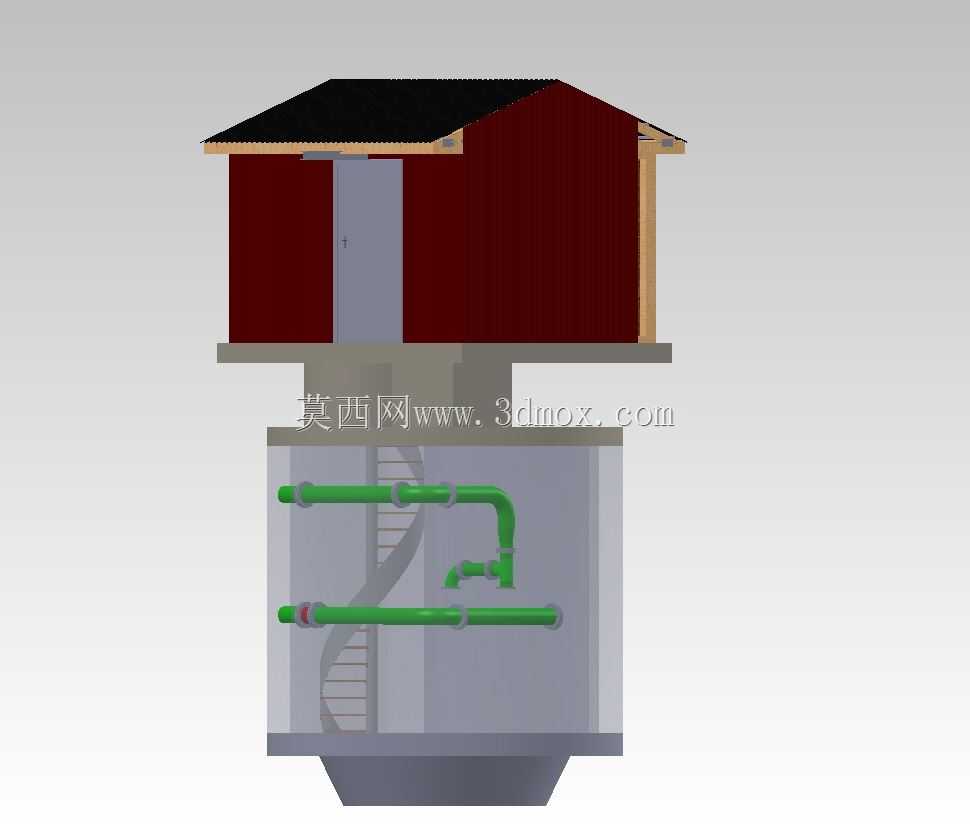

　　这套抽水站三维模型完整还原了小型地埋式供水站点的全结构组成，包含地上附属泵房与地下储水输水腔体两大核心部分，适配村镇小型供水、农田片区灌溉、厂区雨污提升等多类实际应用场景。从结构布局来看，地上部分采用坡顶单层简易泵房设计，外墙做竖向板材围护结构，预留单扇检修门作为人员进出通道，屋面挑檐做外伸设计，可减少雨水直接冲刷墙面与地下腔体入口，降低长期使用过程中的渗漏风险，泵房内部预留了水泵机组、电控设备的安装空间，同时设置了连通地下腔体的爬梯通道，方便运维人员下到腔体内部开展管道检修、阀门操作、设备维保作业。地下腔体采用圆筒形下沉式结构，底部做锥底收边设计，既可以减少结构沉降带来的应力集中，也能避免腔体底部积泥积水，降低长期运维的清淤频次。

　　腔体内布置两层横向输水主管道，上层管道设置90度弯管转向接口，可对接外部输水支路，下层管道为进水主通路，管道接口处预留法兰连接位，可根据实际输水流量需求选配不同通径的管道配件，管道沿腔体内壁做支架固定，避免输水过程中水流振动引发管道位移、接口渗漏问题。从设计思路层面，这套模型采用地上地下一体化布局，将核心输水储水结构设置在地下，既可以减少低温环境下管道冻胀的风险，也能节约地面占地空间，地面仅保留小型泵房结构，对周边地块的使用影响更小。安装边界方面，地下腔体的开挖深度需要满足当地冻土线以下的埋设要求，腔体顶部与地面泵房的基础做刚性连接，避免地面建筑沉降挤压地下结构，地上泵房的外轮廓尺寸需要预留足够的检修操作空间，

　　门体开启方向避开地下腔体的爬梯出入口，防止人员进出时发生磕碰。管道布置上，进出水管道的延伸方向需要对接场地现有给排水管网，接口处预留软连接安装位，抵消结构沉降带来的管道错位应力，腔体内的爬梯采用靠墙侧装设计，不占用管道安装与通行空间，爬梯踏步做防滑处理，适配潮湿环境下的运维作业需求。这类小型抽水站在实际应用中，可根据输水扬程、流量需求选配对应参数的水泵机组，模型预留的设备安装位可适配立式、卧式两类常用水泵的安装尺寸，电控系统可布置在地上泵房内，避免地下潮湿环境影响电气元件使用寿命。结构细节上，地下腔体的侧壁做了加厚处理，可适配不同地质条件下的土压力承载需求，顶部盖板做密封处理，防止地面雨水、杂物落入腔体内部，

　　管道穿腔体侧壁的位置预留防水套管安装位，从结构层面减少渗漏隐患。地上泵房的屋面采用轻质防水板材，降低整体结构荷载，墙体预留通风口，保证泵房内部空气流通，减少潮湿空气对设备的锈蚀影响。在实际项目选型参考中，这类一体化抽水站相比传统露天泵站，具备更好的环境适应性，北方低温地区使用时可在地下腔体入口处加装保温密封门，进一步降低冻堵风险，南方多雨地区可适当抬高泵房基础高度，防止地面积水倒灌进入泵房。模型完整还原了各部件的装配关系，从管道法兰的连接位置、爬梯的安装间距到泵房门窗的预留尺寸，都按照实际工程施工的常规参数设置，可直接作为小型供水站点方案设计、结构校核的三维参考模板，帮助设计人员快速完成整体布局调整，减少前期方案建模的重复工作量。
