工业用液压插槽设备结构三维设计

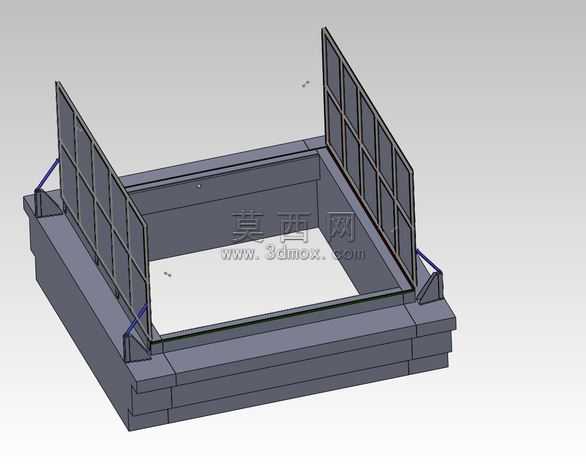

本作品为工业场景应用的液压插槽三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对各部件的装配关系、配合公差进行了精准还原，整体模型无破面、无冗余特征，可直接用于工程出图、装配仿真与后续结构优化。模型主体分为基座承载段、槽体容纳段与侧部防护栏三个核心模块，基座采用多层叠合的厚重钢结构设计，建模时通过拉伸、凸台组合特征还原其厚重的承载属性，材质赋予上选用深灰色哑光铸钢材质，表面添加细微的氧化纹理与磨砂质感，模拟实际工业设备长期使用的磨损质感，凸显基座的承重稳定性。槽体部分为内凹式矩形容纳结构，槽壁采用等厚薄壁设计，建模时通过抽壳、筋板阵列特征完成内部加强结构的搭建，槽体边缘做了圆角过渡处理，避免应力集中问题，材质选用与基座一致的钢结构材质，仅在表面粗糙度参数上做细微区分，体现槽体内壁加工后的平整属性。两侧的防护栏采用框架式格栅结构，通过矩形管焊接的形式搭建，建模时使用焊件模块生成框架主体，再通过线性阵列完成格栅条的排布，防护栏与槽体基座之间通过斜向支撑肋连接，支撑部位的焊接坡口、连接螺栓都做了精细化建模还原，材质上防护栏框架选用稍浅的灰色钢材质感，格栅条添加轻微的反光属性，区分不同部件的视觉层次。渲染阶段采用三点布光方案，主光源从斜上方45度投射，模拟工业厂房的顶光效果，辅助光源从两侧补光消除结构暗部，添加柔和的环境遮蔽效果，突出各部件的结构轮廓与装配关系，整体渲染风格偏向工业写实风，清晰展现液压插槽的整体形态与结构细节。设计思路围绕液压插槽的实际使用需求展开，重点强化基座的承重能力、槽体的容纳稳定性与侧部防护的安全属性，各部件的连接结构都参考了实际液压工装的设计标准，确保模型的结构合理性与工程实用性，可直接用于液压系统配套设备的方案展示、结构验证与生产参考。
