锥形圆柱组合式定制弹簧结构设计

项目分类:通用五金配件 发布时间:2021-11-21 ID:400958
  • 锥形圆柱组合式定制弹簧结构设计
  • 锥形圆柱组合式定制弹簧结构设计
  • 锥形圆柱组合式定制弹簧结构设计
  • 锥形圆柱组合式定制弹簧结构设计

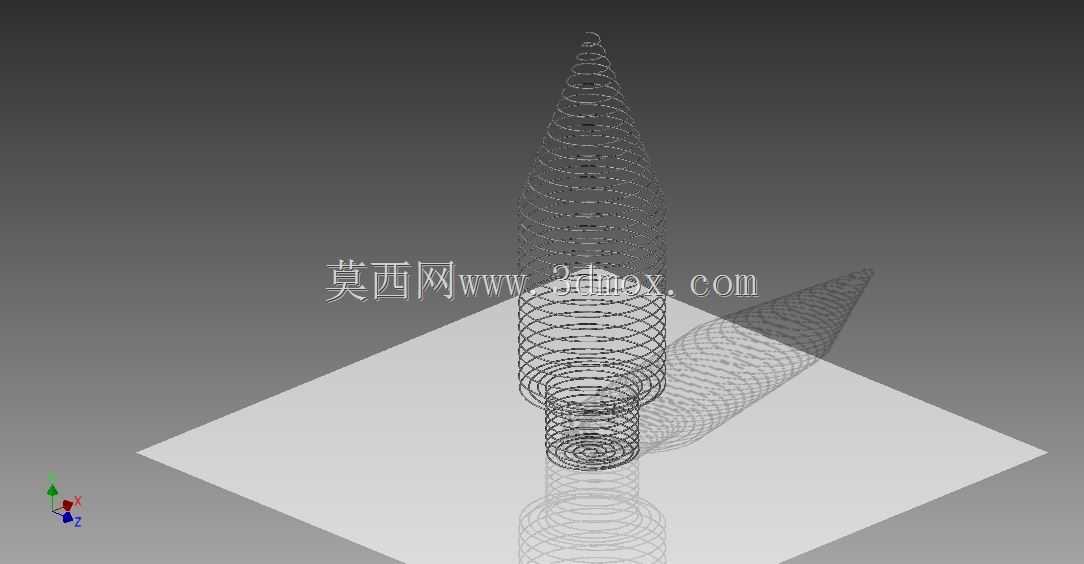

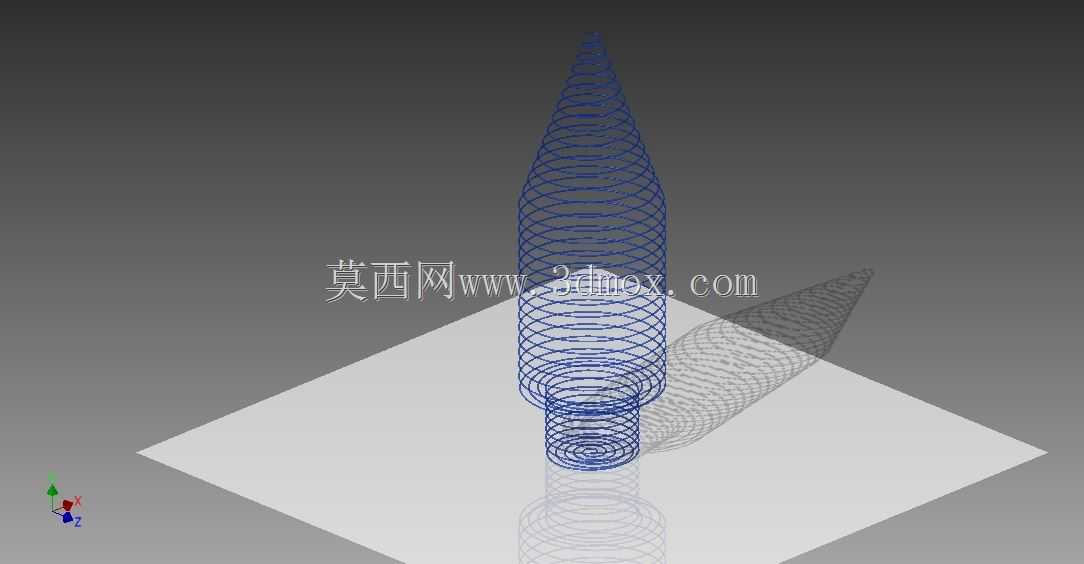

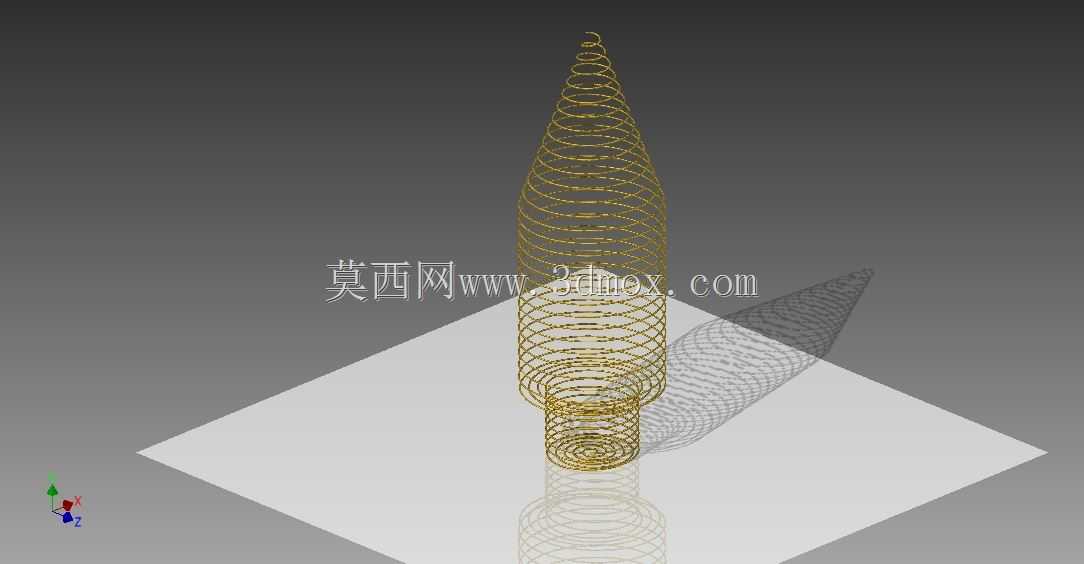

  这款变径组合弹簧的设计初衷,是解决常规等径圆柱弹簧在小安装空间内无法同时满足大压缩行程与渐进式弹力输出的矛盾,在实际设备装配场景中,很多紧凑安装位的轴向预留空间有限,但又需要弹簧在压缩初期提供较小的预紧弹力,避免硬接触冲击,在压缩行程后段提供足够大的支撑弹力,抵消设备运行中的高频振动与瞬时冲击载荷。从结构上看,该弹簧下段为等径圆柱螺旋段,上段为连续收径的锥形螺旋段,两段簧丝为连续一体卷制,不存在拼接焊缝,避免了拼接位置的应力集中断裂风险。下段圆柱段的作用是提供稳定的安装定位基准,安装时圆柱段可直接嵌入对应安装座的沉孔内,无需额外设计导向套即可避免弹簧压缩过程中出现径向偏摆,沉孔的内径只需比圆柱段外径大0.2-0.5mm即可,

  既保证装配间隙,又能限制弹簧的径向窜动。上段锥形段的簧圈直径从与圆柱段衔接处开始,沿轴向逐步收窄至顶端小直径,这种结构在压缩时,大直径的簧圈会先逐步接触并压并,随着压缩量增加,参与承载的有效簧圈数量逐步减少,弹簧刚度随之非线性增大,刚好匹配设备从空载到满载过程中对弹力变化的需求,避免等径弹簧刚度恒定导致的空载弹力过大、满载弹力不足的问题。在设计建模过程中,簧丝直径的选取需要结合实际承载载荷计算,锥形段的螺旋升角全程保持一致,避免卷制过程中出现簧丝应力不均的问题,顶端收窄后的小直径端,可根据安装需求设计为平端并紧磨平,方便与上方的压盖或者活动部件端面贴合,保证受力沿弹簧轴向传递。从安装边界来看,

  圆柱段的外径决定了安装沉孔的最小加工尺寸,锥形段的最大外径与圆柱段一致,因此整个弹簧的最大径向轮廓不超过圆柱段外径,安装时无需为锥形段预留额外的径向空间,轴向自由状态下的总长度,需要结合设备的最大工作行程、预压量以及压并高度来确定,通常预压量设置为总行程的10%-15%,即可保证设备空载时弹簧不会出现松动异响,满载时弹簧不会被完全压并导致刚性冲击。在实际应用场景中,这类弹簧常被用在小型振动设备的隔振支撑、精密仪器的缓冲结构、电气开关的触点复位、小型气动元件的回弹结构中,相比常规等径弹簧,它能在相同的安装空间内提供更长的有效压缩行程,同时渐进式的刚度特性可以有效过滤不同频率的振动,比如在小型便携检测设备的支撑脚内部,使用该结构弹簧,

  既可以在设备放置时提供柔和的接触缓冲,避免硬碰撞损坏内部精密元件,又能在设备运行产生振动时,随着振动载荷变化自动调整弹力,保证设备放置的稳定性。建模时需要注意簧丝的螺旋线轨迹连续顺滑,锥形段的螺旋线直径沿轴向线性变化,相邻簧圈在自由状态下的节距保持均匀,避免出现局部节距过小导致压缩早期就出现簧圈接触剐蹭的问题,同时两端的并圈位置需要做平滑过渡,避免簧丝端头突出造成安装干涉或者划伤装配人员。另外,该弹簧的锥形段在压并过程中,簧圈会逐层嵌套在圆柱段的上方空间,相比等径弹簧压并时所有簧圈堆叠的高度,这种结构的压并高度可以做到更小,进一步压缩轴向安装空间,对于对设备体积有严格要求的便携类机械、手持工具类产品来说,这种结构优势尤为明显。在受力仿真验证阶段,需要重点关注锥形段与圆柱段衔接位置的应力分布,因为该位置是直径变化的过渡区,容易出现应力集中,建模时可以在衔接位置做微小的螺旋升角过渡调整,分散集中应力,提升弹簧的疲劳寿命,避免长期反复压缩后出现断裂失效。
