立式脚压式免接触消毒给液装置结构设计

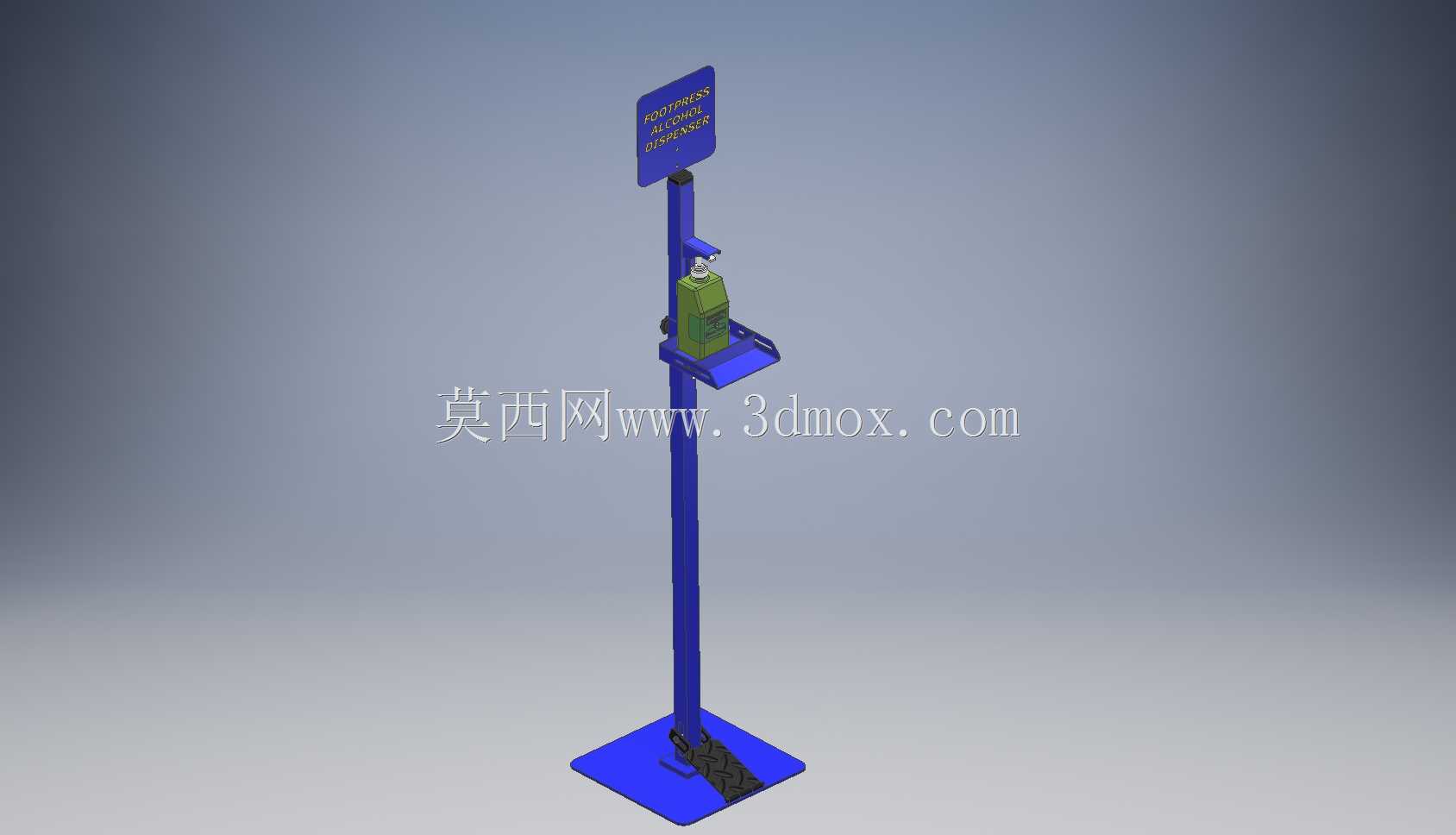

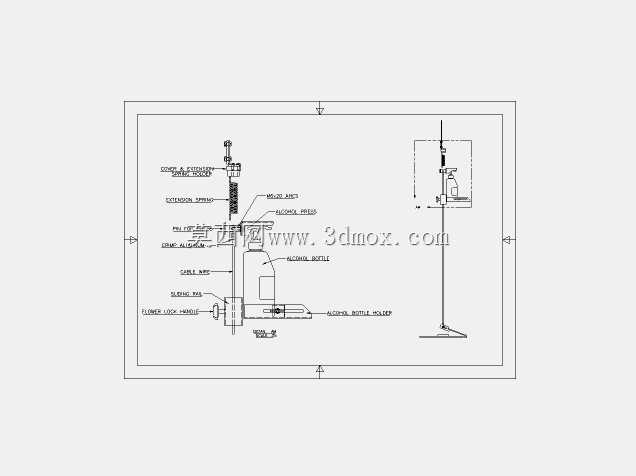

　　这款脚压式酒精分配装置，核心解决公共场景下手部接触交叉污染的痛点，最初的设计需求来自商超、医院门诊、厂区入口、学校校门这类人员流动密集的点位，常规手按式消毒瓶在高频使用下，瓶身按压位置会成为病菌传播的媒介，尤其是呼吸道传染病高发时段，免接触的给液需求变得十分迫切。从结构逻辑来看，整套装置采用立式落地布局，底部是方形配重底座，安装时不需要在地面打膨胀螺栓，靠自身配重就能保持稳定，底座预留的踩踏区域做了防滑纹理处理，脚踏板通过内置的连杆机构连接上部的出液泵体，整个传动路径隐藏在立式主杆内部，既避免外露连杆积灰藏污，也能防止日常使用中杂物卡滞传动结构。主杆采用薄壁圆管型材加工，在保证整体结构刚度的同时控制整机重量，

　　方便不同点位之间的转运调整，主杆上部设置了可调节高度的置物托盘，用来承装瓶装消毒酒精，托盘的固定卡箍可以沿着主杆上下滑动调整位置，适配不同高度规格的瓶装消毒液，不需要额外定制储液容器，直接采购市售的常规按压式消毒瓶即可安装使用，大幅降低后期的耗材替换成本。出液触发的传动比经过反复调校，脚踏板的下踩行程控制在合理区间，成年人单脚轻踩就能触发泵体出液，抬脚后泵体依靠自身弹簧复位，不会出现漏液或者持续出液的情况，传动连杆的铰接位置都加装了耐磨轴套，长期高频踩踏下也不会出现松旷异响，整套传动结构没有复杂的电气元件，不需要外接电源，纯机械结构的可靠性远高于感应式给液设备，不会出现电池亏电、感应失灵的问题，

　　哪怕是在没有供电的户外点位也能正常部署。装置顶部设置了标识牌安装位，可以粘贴提示标识引导过往人员使用，标识牌的角度可以小幅调整，适配不同身高使用者的视线高度。从安装边界来看，整机的占地面积仅为底座方形区域的大小，不需要占用过多通道空间，主杆的高度经过人体工程学验证，出液口的位置刚好对应成年人站立时的手部自然抬起高度，不需要弯腰或者抬手过高就能接取消毒液。在实际场景部署中，这类装置可以放置在食堂入口、电梯厅旁、车间进门处、核酸采样点出口这些需要手部消毒的位置，相比桌面式的手按消毒瓶，立式脚压结构不需要依托台面放置，点位选择更加灵活，纯机械结构的维护成本极低，日常只需要定期检查储液瓶余量、补充消毒液即可，不需要做复杂的电路检修。

　　设计过程中特意规避了外露的弹性零件，避免弹簧长期暴露在消毒酒精喷雾环境下出现锈蚀，所有和消毒液可能接触的结构件都采用耐腐材质，不会因为长期沾附酒精出现材质脆化或者表面涂层脱落的问题。踩踏区域的位置做了偏心设计，使用者站在装置正前方踩下踏板时，身体不会碰到主杆，接液的手部位置刚好在托盘正下方，多余的滴落液体会被托盘边缘的挡边承接，不会直接滴到地面造成湿滑隐患。整套结构的零件拆分充分考虑了加工工艺，主杆、底座、托盘都采用常规钣金和型材加工，不需要开定制模具，小批量生产的成本可控，装配时不需要复杂工装，普通的五金工具就能完成整机组装，后期如果出现零件损坏，也可以快速替换标准件完成维修，不需要整台设备报废。
