移动式电动削木机三维结构设计

这款移动式削木设备主要面向园林养护、营林生产、果园残枝处理场景设计，可将修剪下来的树枝、小径木、间伐剩余物切削成规格均匀的小木片，处理后的木片可直接用于生物质燃料原料、食用菌栽培基质、园林地表覆盖物，大幅降低枝桠材转运的人力与运输成本，解决零散木料堆放占地、清运困难的实际问题。

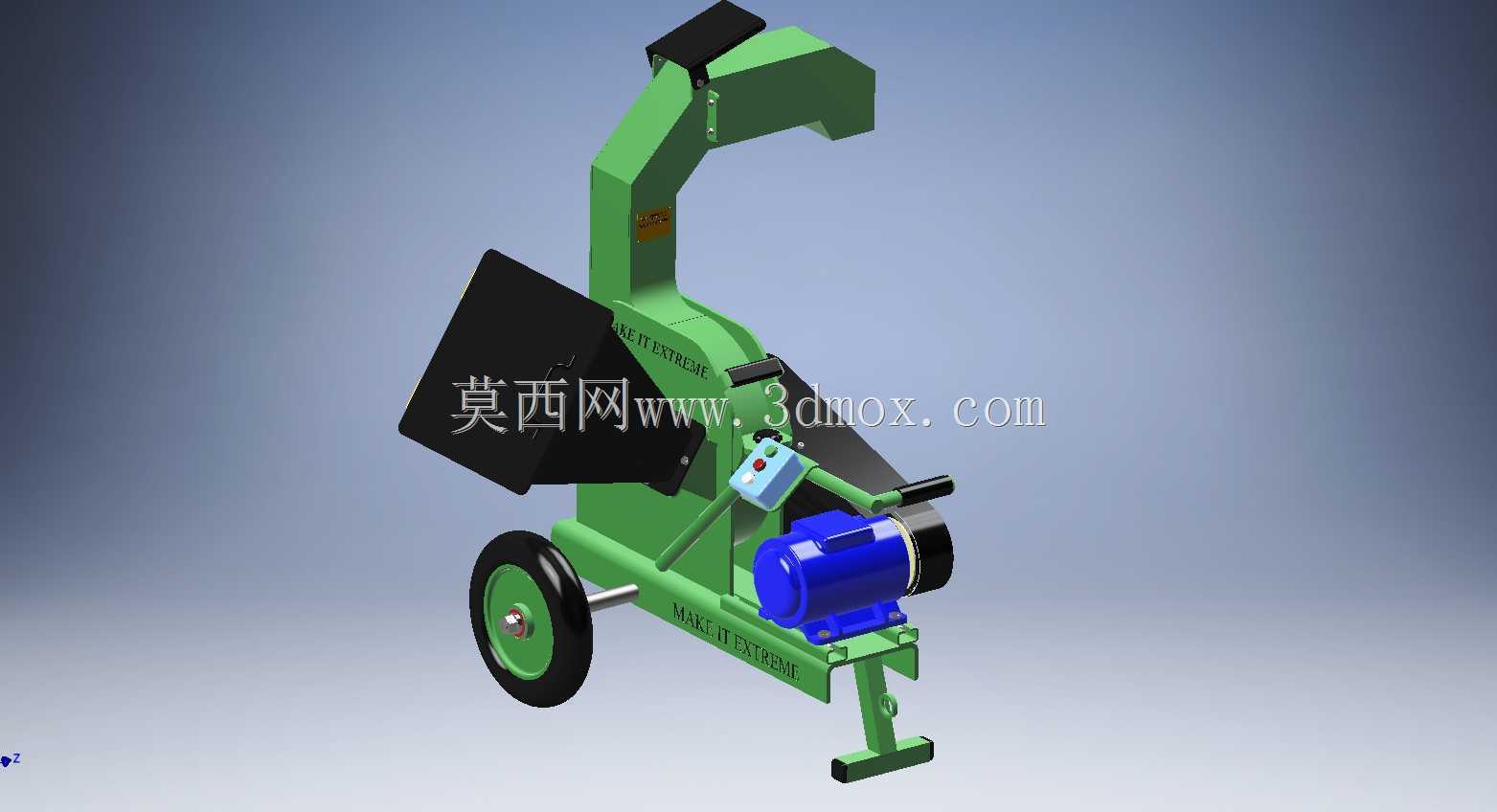

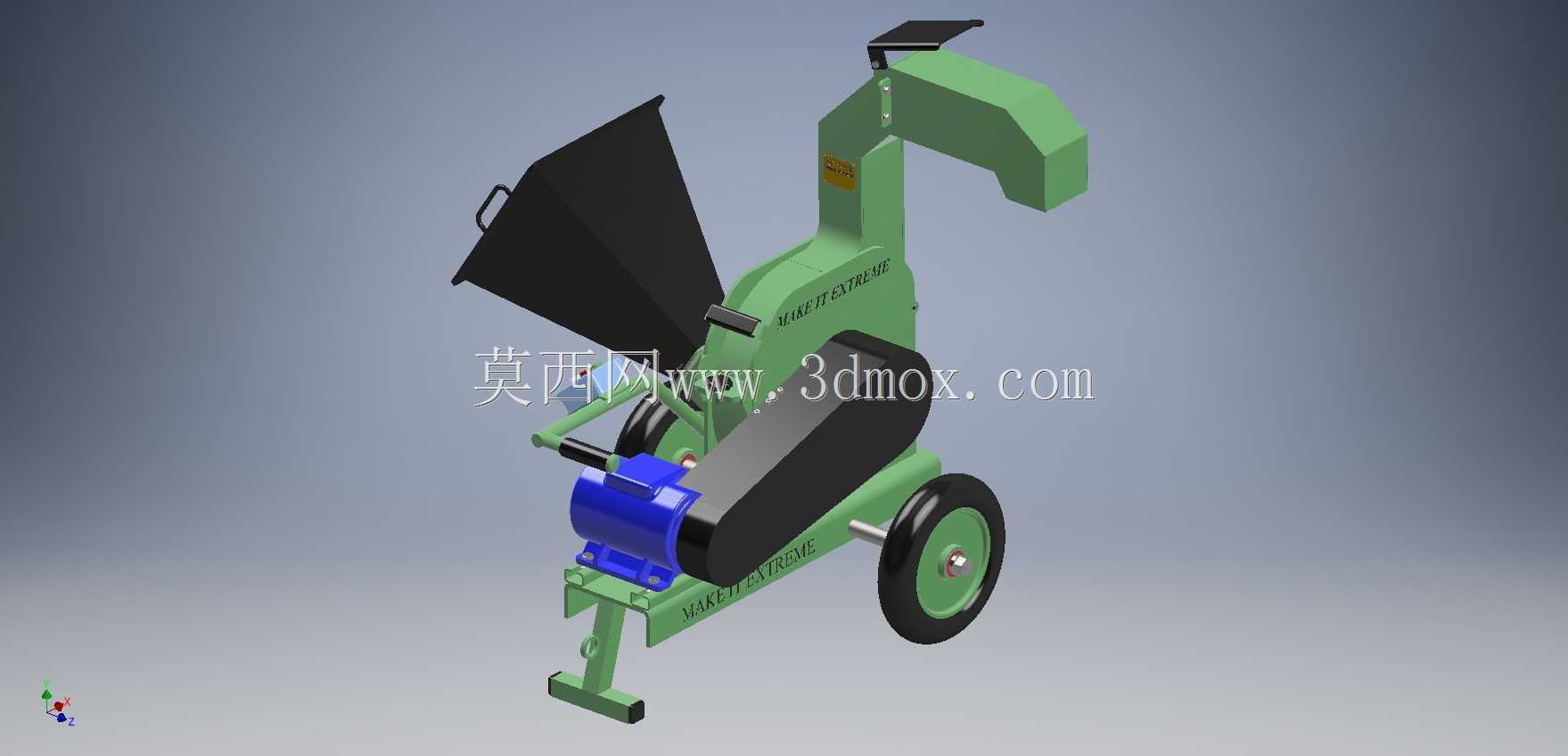

从功能结构来看，设备采用侧向上料的布局，倾斜式进料斗设置在机身侧方，进料口做了外扩式导料设计，作业时可将待切削木料顺着导料板送入切削腔，无需额外抬升木料高度，适配单人手持上料的作业姿态；切削腔内部布置飞刀与底刀组合的切削结构，动力由机身侧置的电动机通过带传动传递到刀辊，带传动结构可在遇到硬木卡料时起到过载缓冲作用，避免电机堵转烧毁。切削完成的木片顺着上方弧形出料通道抛出，出料口朝向可根据作业需求小范围调整，可直接将木片抛送至配套收集袋或转运车辆内，减少二次收集工序。

设计阶段充分考虑户外移动作业的需求，机身底部采用单轮拖行结构，搭配后部可伸缩的牵引支腿，短距离转场时可抬起支腿依靠单个行走轮配合机身扶手推行，长距离转场可将支腿连接到农用运输车尾部牵引，无需额外吊装设备；机身整体做了重心配平设计，电机、切削腔、行走轮的重心落在轮轴附近，推行时不会出现头重脚轻或侧翻的问题。安装边界方面，设备整机占地长度控制在1.6米以内，宽度不超过0.7米，可顺利通过园林狭窄步道、果园行间通道，无需预留过大的作业回转空间；机身底部支腿展开后可在不平整的林地、坡地保持稳定支撑，支腿高度可做100mm范围内的调节，适配不同高差的作业地面。

细节设计上，进料斗外侧设置了可开合的防护挡板，切削作业时挡板可阻挡木片从进料口反向飞溅，上料时挡板可向上翻起不影响大直径木料送入；电机外侧加装了半包围式防护罩，避免户外作业时木屑、尘土堆积在电机散热片上影响散热；操作控制盒布置在扶手附近，急停按钮、启动开关的位置符合人手操作习惯，作业过程中遇到异常可快速触达停机。整机所有外露转动部件均做了安全防护设计，传动带外侧加装可拆卸的防护壳，既满足安全作业规范，也方便后期维护时拆卸检查带轮磨损情况。
