带法兰接口的等长分流进气歧管结构

　　在工业加热类设备的配气系统设计中，进气分流结构的均匀性直接决定了加热腔内部的温度场分布一致性，这类带多组等长分流接口的进气歧管，主要应用在需要多点同步进气的热风循环加热设备、烘干线风室、燃烧器预混配气段等场景，负责将上游主管道输送的加压空气均匀分配到各个加热器入口，避免因各支路进气量偏差导致的局部温度过高或加热效率不足问题。

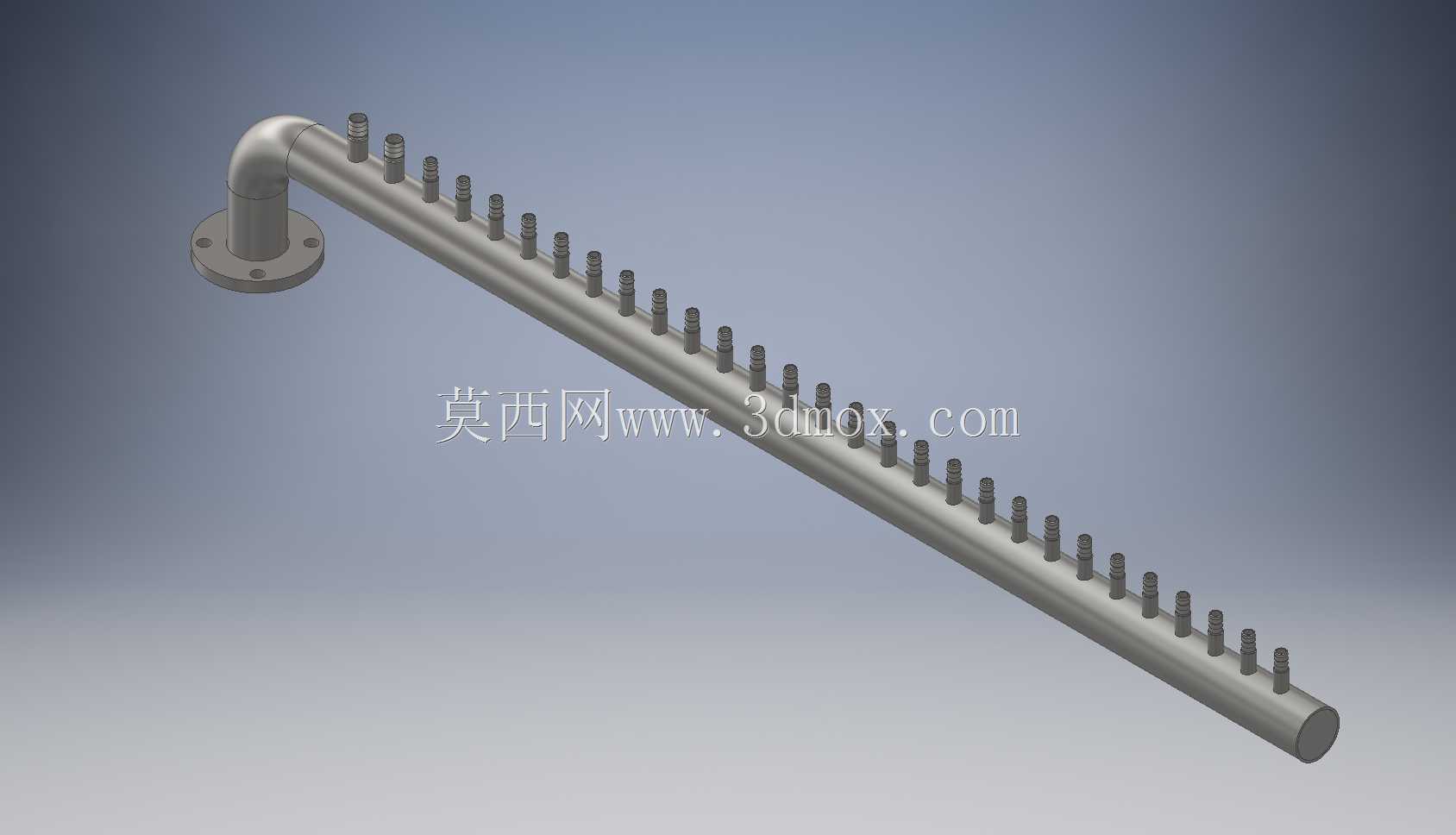

　　从实际使用需求出发，这类歧管的核心设计逻辑是保证每一个分流接口到入口法兰的流道长度完全一致，同时让各支路的流道阻力偏差控制在工程允许的5%以内，因此没有采用常规的树状逐级分流结构，而是选择单根主管道沿轴向等距布置分流接头的形式，入口端通过90度弯管转接标准法兰，直接和上游送风管道的法兰面对接安装，法兰盘上预留的螺栓孔位置匹配通用通风管道的连接尺寸，安装时不需要额外制作转接接头，现场装配效率更高。

　　主管道采用等径直管设计，内径根据总进气流量核算确定，保证管内空气流速处于合理区间，避免流速过高带来的沿程阻力损失过大，或是流速过低导致的管内积尘问题。沿主管道轴向均匀排布的多个外螺纹式分流接头，每个接头的轴线都垂直于主管道轴线，接头的通径尺寸匹配加热器入口的连接口径，安装时可以直接通过软管或硬管和对应的加热器进气口对接，不需要额外变径。为了避免靠近入口端的分流接口流量过大、远端接口流量不足的问题，设计时特意调整了各分流接头在主管道上的开孔倒角，靠近入口侧的开孔采用较小的倒角来增加局部阻力，远端开孔采用较大倒角降低局部阻力，通过阻力匹配实现各支路流量的均匀分配，不需要在每个支路上额外加装节流阀调节，减少了系统的零部件数量和后期维护点。

　　安装边界方面，整个歧管的外形呈L型布局，法兰端的弯管转弯半径按照管道通径的1.5倍设计，既避免了直角转弯带来的局部流阻激增，也控制了弯管段的外伸尺寸，不会占用过多的设备内部安装空间。主管道的末端采用封堵结构，后期维护时可以拆下封堵盖清理管内积存的杂物，不需要将整个歧管从设备上拆卸下来。所有分流接头的外伸长度保持一致，接头端面处于同一条直线上，和加热器安装面的距离统一，方便现场配管时统一裁接管材长度，减少配管工作量。

　　从结构强度角度考虑，主管道的壁厚根据工作压力选取，常规低压送风工况下选用标准壁厚的无缝管材即可满足强度要求，法兰和弯管、弯管和主管道、分流接头和主管道的连接位置都采用满焊工艺，焊接后做气密性测试，保证在工作压力下没有泄漏点。整个歧管的表面做防锈处理，适配工业车间的复杂使用环境，避免长期使用后锈蚀产生的杂质进入加热器内部造成堵塞。在实际选型配套时，只需要根据加热器的数量、单台加热器的进气量、安装空间尺寸，对应选择对应分流接口数量、主管道长度的歧管结构即可，不需要重新进行复杂的流道设计，能够大幅缩短加热设备的配气系统设计周期。
