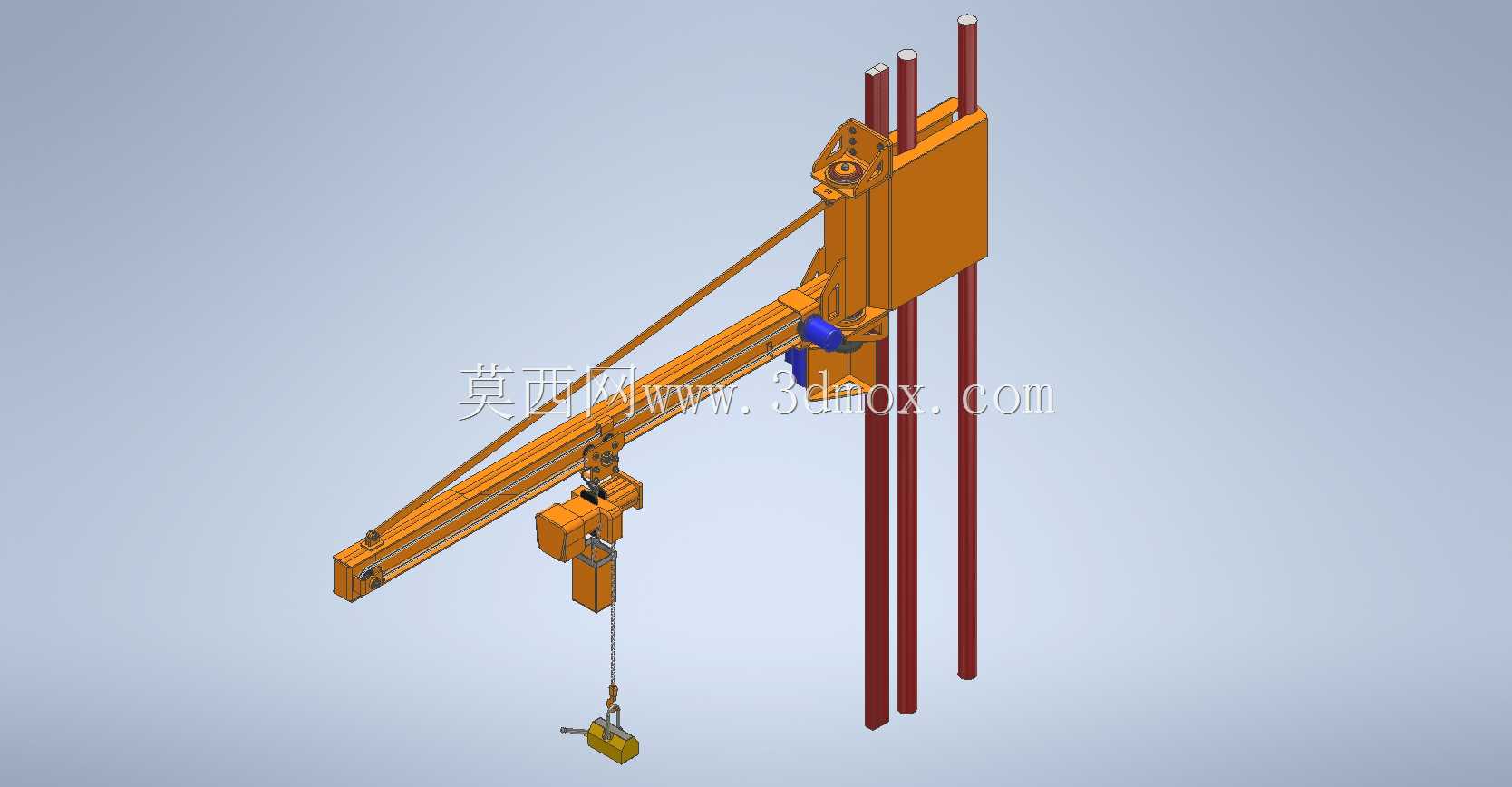

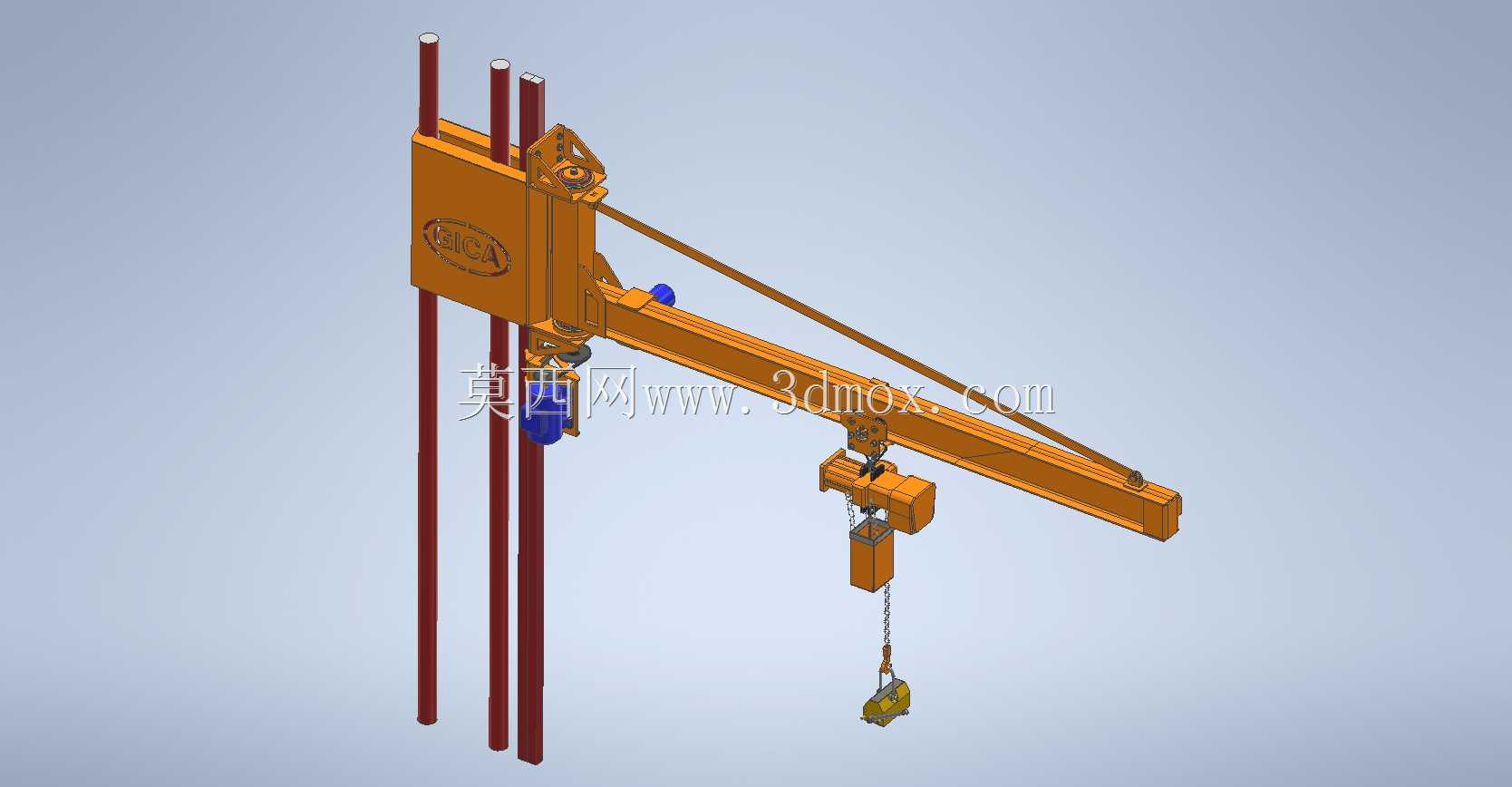

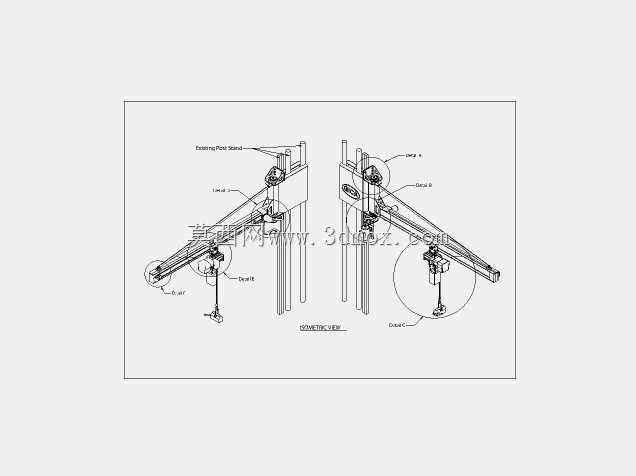

这款立柱式回转臂起重设备,额定承载能力达600kg,主要面向中小型生产车间、仓储区域、机加工工位的定点物料吊运场景,适配离散制造场景下频繁的小重量工件上下料、设备检修零部件转运、工位间物料短距离调运需求,相比大跨度桥式起重机,它的覆盖范围更聚焦固定作业半径,不会占用车间上部过多的通行空间,也不需要铺设长距离的运行轨道,对于厂房层高有限、起重作业点固定的生产场景适配性更强。从结构设计逻辑来看,设备采用垂直立柱作为核心承载基体,立柱通过多组固定连接件与厂房内的垂直承重结构(如厂房钢柱、混凝土承重柱)贴合安装,不需要单独做大面积的地面基础,安装时仅需校核附着结构的承载能力,确认立柱安装后的垂直公差满足运行要求即可,

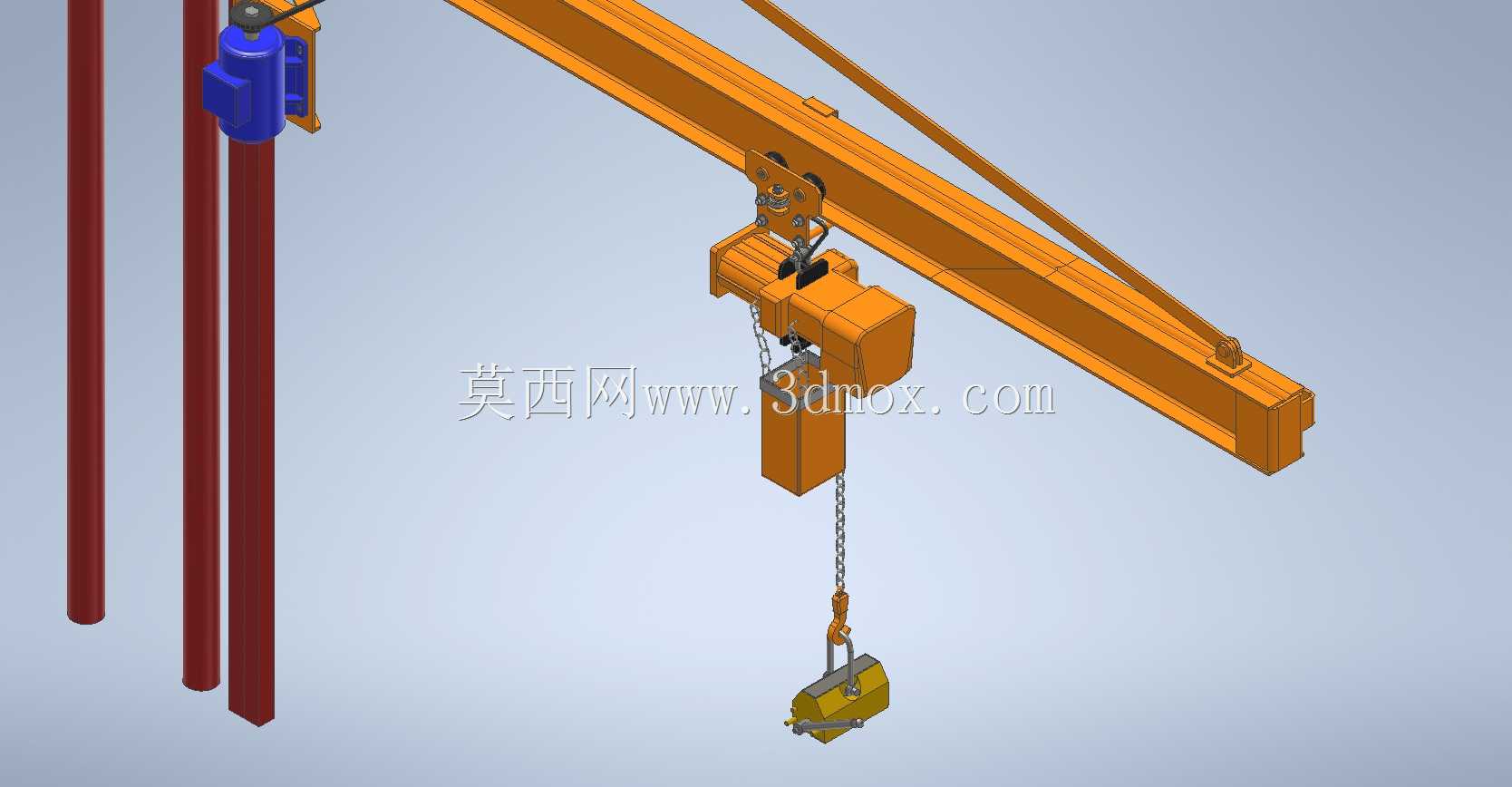

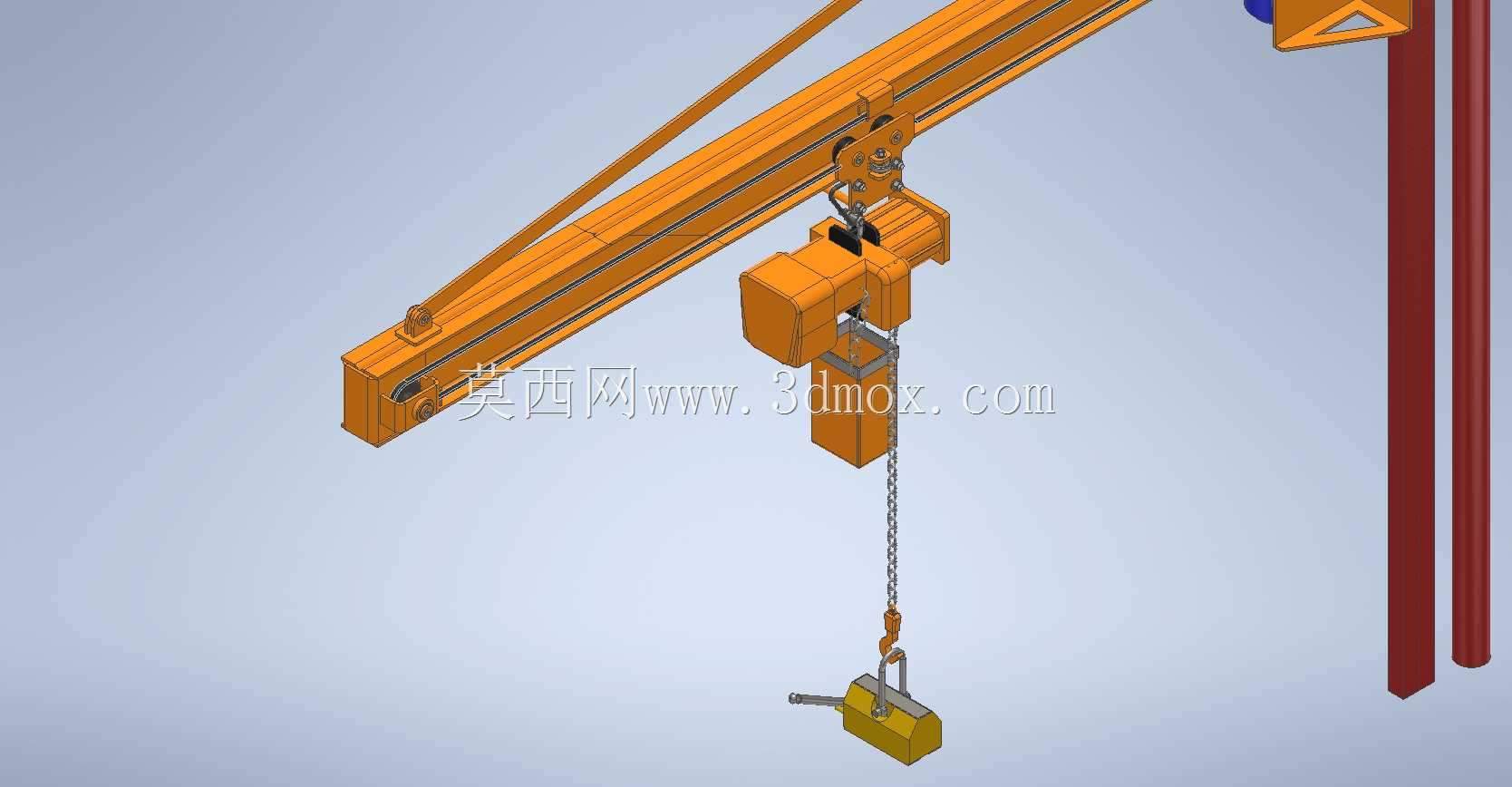

这种附着式安装相比落地式悬臂吊,能节省车间地面的作业空间,避免立柱基座对工位布局、物料通道的占用。水平臂架采用变截面箱型梁结构,从根部到端部截面逐步收窄,在保证臂架整体抗弯刚度的前提下,尽可能降低臂架自身重量,减少回转驱动的负载,臂架与立柱上部的回转支座连接,可绕立柱轴线做360度全范围回转,回转阻尼经过匹配设计,操作人员手动推拉吊载工件即可轻松带动臂架转动,不会出现转动卡滞或者惯性过大导致吊载晃动的问题。起升机构采用电动葫芦作为核心起升部件,葫芦通过行走滚轮挂载在臂架下翼缘的轨道上,可沿臂架长度方向做水平移动,覆盖整个臂架作业半径内的所有点位,起升钢丝绳搭配防旋转结构,避免吊载升降过程中重物自旋带来的定位偏差,
吊钩组配备安全防脱卡扣,防止吊索具意外滑脱。设计过程中重点校核了几个核心边界:首先是立柱与附着结构的连接强度,按照1.25倍的额定动载系数计算连接螺栓的剪切力与拉拔力,确保满负载回转、起升制动的工况下连接结构不会出现形变;其次是臂架的下挠量控制,在臂架最远端额定负载工况下,臂架端部的下挠值控制在臂长的1/1000以内,避免吊载运行过程中臂架形变过大导致葫芦行走卡滞;另外是回转间隙的控制,回转支座采用交叉滚子轴承结构,径向与轴向间隙控制在0.1mm以内,减少臂架回转过程中的晃动量,提升吊载对位的精度。安装边界方面,立柱的附着点需要沿垂直方向至少布置三组固定连接,上下连接点的间距不小于立柱总长度的60%,保证立柱整体的稳定性;

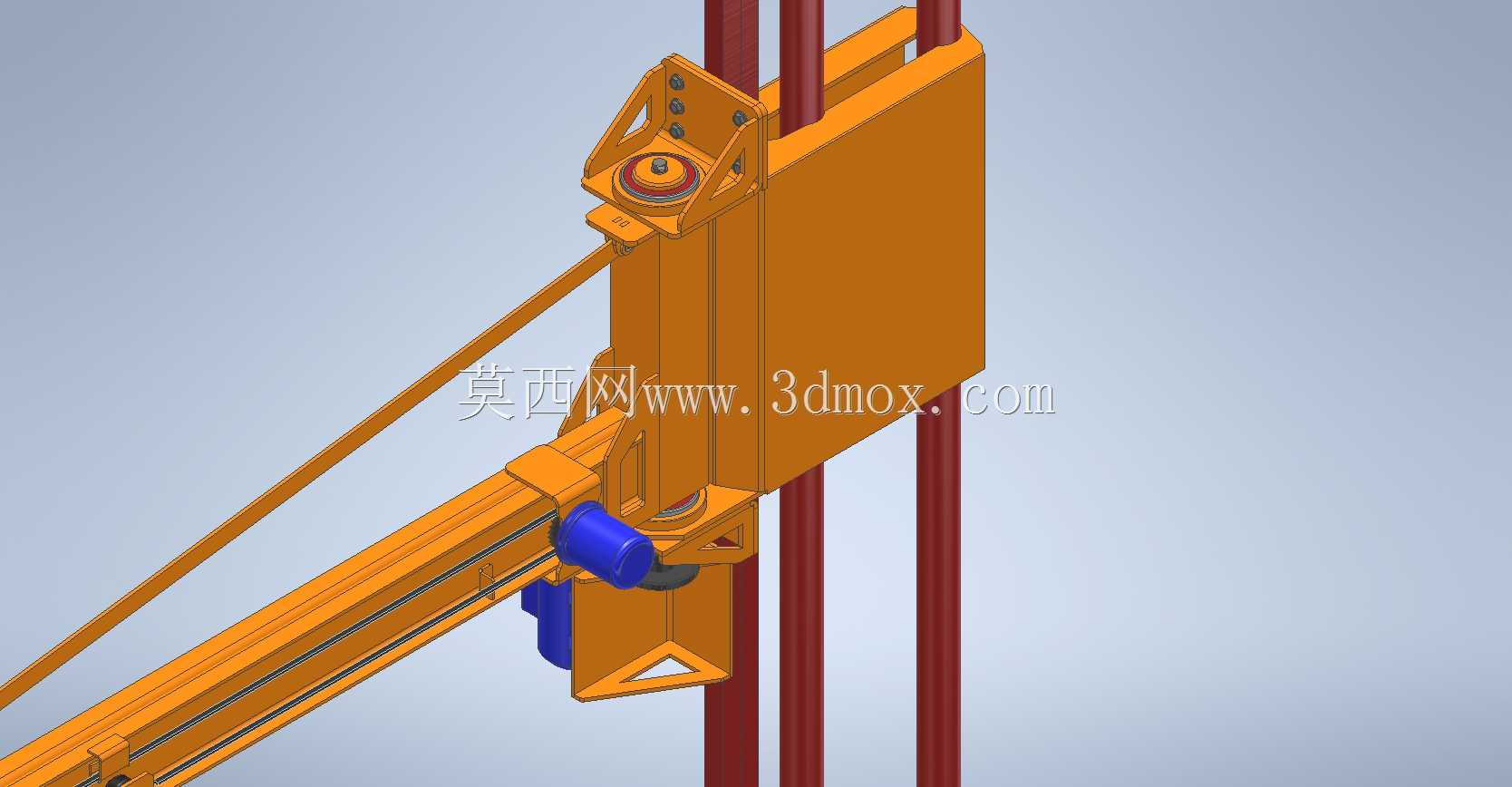

臂架回转范围内不能有突出的设备、管线等障碍物,臂架下沿距离地面的最小净空需要满足作业人员通行、吊载工件最高尺寸的通行要求,避免运行过程中发生碰撞。在实际使用场景中,这类设备常布置在数控车床、加工中心的工位旁,用于工件的上下料吊装,工人不需要借助大型起重设备,就能独立完成几百公斤工件的吊装对位,大幅降低工位作业的劳动强度;也会布置在仓储区的货架旁,用于整箱物料的上下架转运,或者设备维修区的零部件拆装吊运,覆盖半径内的作业不需要额外挪动起重设备,作业效率远高于手动葫芦、移动小吊机这类简易起重工具。结构细节上,臂架与立柱之间设置了可调节的斜拉筋,用于安装时校准臂架的水平度,长期使用出现臂架下挠时也可以通过调整斜拉筋的张紧度进行补偿;电动葫芦的供电采用滑触线结构,沿臂架布置,避免电缆拖拽导致的磨损、缠绕问题;立柱下部设置了回转限位缓冲块,虽然支持360度回转,但在有管线布置的场景下可以通过调整缓冲块位置限制回转角度,防止葫芦供电电缆被过度扭转损坏。整个设备的结构没有冗余设计,所有承载部件的截面尺寸都经过拓扑优化,在满足强度、刚度要求的前提下尽可能压缩自重,既降低了附着结构的承载负担,也减少了生产制造的材料成本,对于需要定点小吨位起重作业的工业场景,是性价比极高的物料吊运解决方案。
