DIN580标准M16不锈钢吊环螺栓三维设计

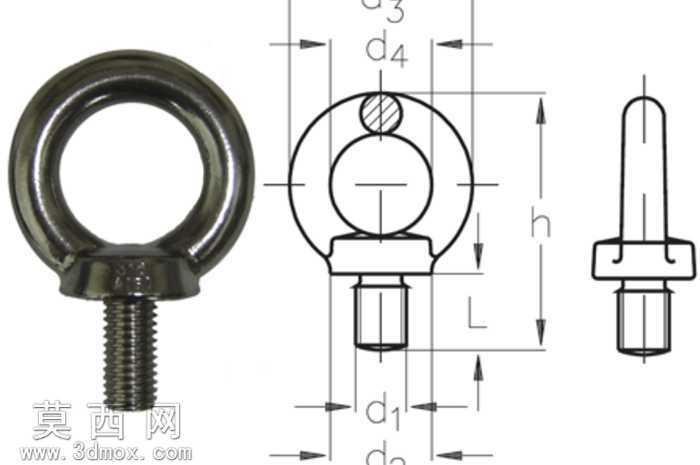

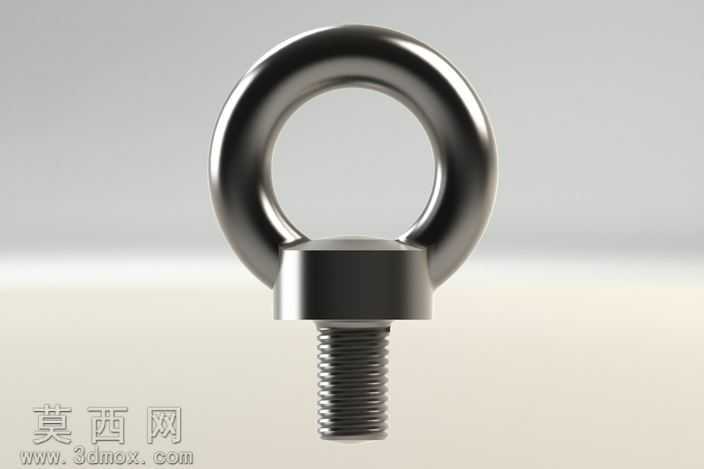

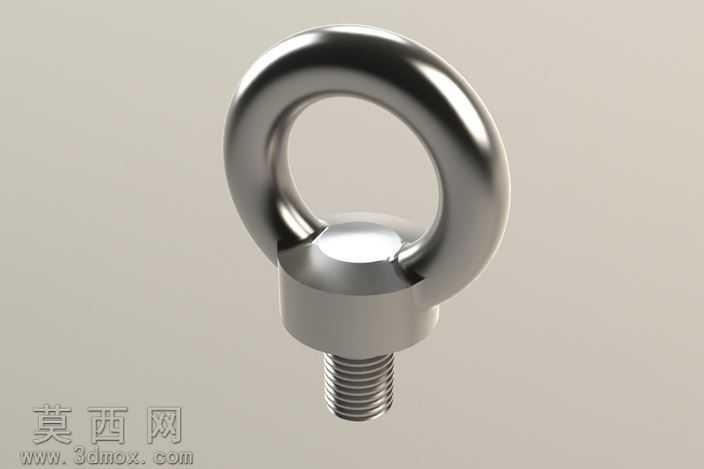

本作品为符合DIN580标准的M16规格不锈钢吊环螺栓三维建模成果，建模过程严格遵循德标紧固件的尺寸公差要求，先通过草图绘制吊环的环形轮廓，采用旋转凸台命令生成一体成型的环形吊耳主体，保证环体内壁与外壁的圆弧过渡顺滑无棱角，避免起吊作业时的应力集中问题。建模阶段针对吊环与螺栓头部的衔接位置做了强化结构处理，通过放样凸台命令实现环形吊耳与六角基座的平滑过渡，衔接处的圆角参数完全匹配标准件的工艺要求，既还原了锻造零件的结构特征，也保证模型可直接用于后续的有限元受力分析。螺纹部分采用螺旋线扫描切除的方式制作，精准还原M16公制螺纹的牙型角、螺距与牙深参数，螺纹收尾处做了自然的退刀结构处理，符合实际机械加工的工艺特征，避免模型出现不符合生产逻辑的尖锐结构。材质渲染阶段选用不锈钢金属材质，调整材质的反射率、粗糙度与环境贴图参数，还原不锈钢零件经抛光处理后的金属光泽，环形曲面的光影过渡自然，基座平面与螺纹牙型的明暗层次清晰，能够直观展现零件的表面质感与结构细节。设计过程中优先考虑零件的实际使用场景，吊环的内孔尺寸满足对应规格卸扣、吊索的穿装要求，螺栓杆部长度、六角基座的对边尺寸均严格对照DIN580标准的参数表设置，保证模型的尺寸精度可直接用于装配模拟、工装设计等工程场景，整体建模逻辑兼顾参数化可调性，后续可通过修改特征参数快速生成同标准不同规格的吊环螺栓模型，适配不同载荷等级的起吊连接需求。
