红色扭转式圆柱螺旋弹簧三维设计作品

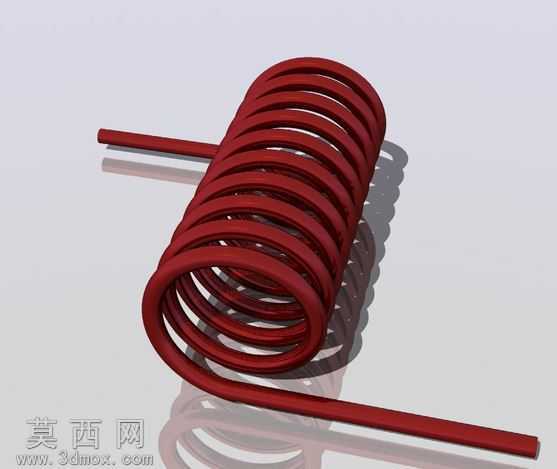

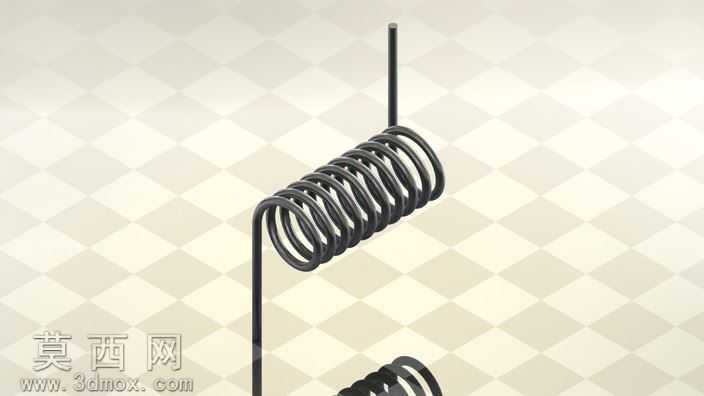

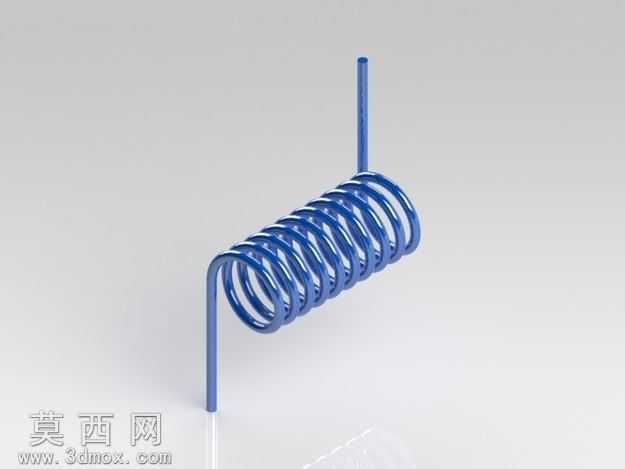

本作品为扭转式圆柱螺旋弹簧的三维参数化建模成果，建模阶段采用PTC Creo Elements完成全参数化结构搭建，首先以螺旋扫描特征为核心构建主体簧圈结构，精准控制簧丝直径、弹簧中径、有效圈数、节距等核心参数，确保簧圈排布均匀规整，相邻簧圈间预留合理的工作间隙，避免弹簧工作过程中出现圈间摩擦干涉问题。针对两端伸出的扭臂结构，采用扫描混合特征完成过渡段与直臂段的平滑衔接，保证扭臂与簧圈连接位置的曲率连续，消除应力集中的结构隐患，扭臂的伸出长度、弯折角度均参照常规扭转弹簧的应用场景做标准化设定，可适配多数常规扭转工况的安装需求。材质与渲染阶段，为模型赋予哑光红色金属漆材质，调整材质的粗糙度、金属度参数模拟弹簧表面喷塑处理的质感，添加柔和的环境反射效果还原金属材质的真实光影表现，渲染输出时采用三点布光方案，主光源从侧上方投射突出弹簧的螺旋结构层次，辅助光源补亮暗部避免细节丢失，背景采用浅灰色纯色背景突出模型主体，地面添加柔和的接触阴影增强模型的立体感与真实感。结构设计上，该扭转弹簧依靠扭臂承受扭矩载荷实现弹性复位功能，建模过程中严格遵循机械设计手册中扭转弹簧的设计规范，校验了簧丝的弯曲应力、弹簧的扭转刚度等核心性能参数对应的结构尺寸，确保模型结构符合工程应用的实际要求，无结构设计缺陷。整体建模过程逻辑清晰，特征树排布规整有序，所有尺寸均做参数化关联，可通过修改核心参数快速调整弹簧规格，适配不同的安装使用场景，模型完成后经过几何检查，无破面、重叠几何、无效特征等问题，可直接用于装配验证、工程出图、3D打印样件制作等后续工作，能够为机械产品中的弹性复位结构设计提供直观的三维参考。
