重型可调式管道夹持管钳结构设计

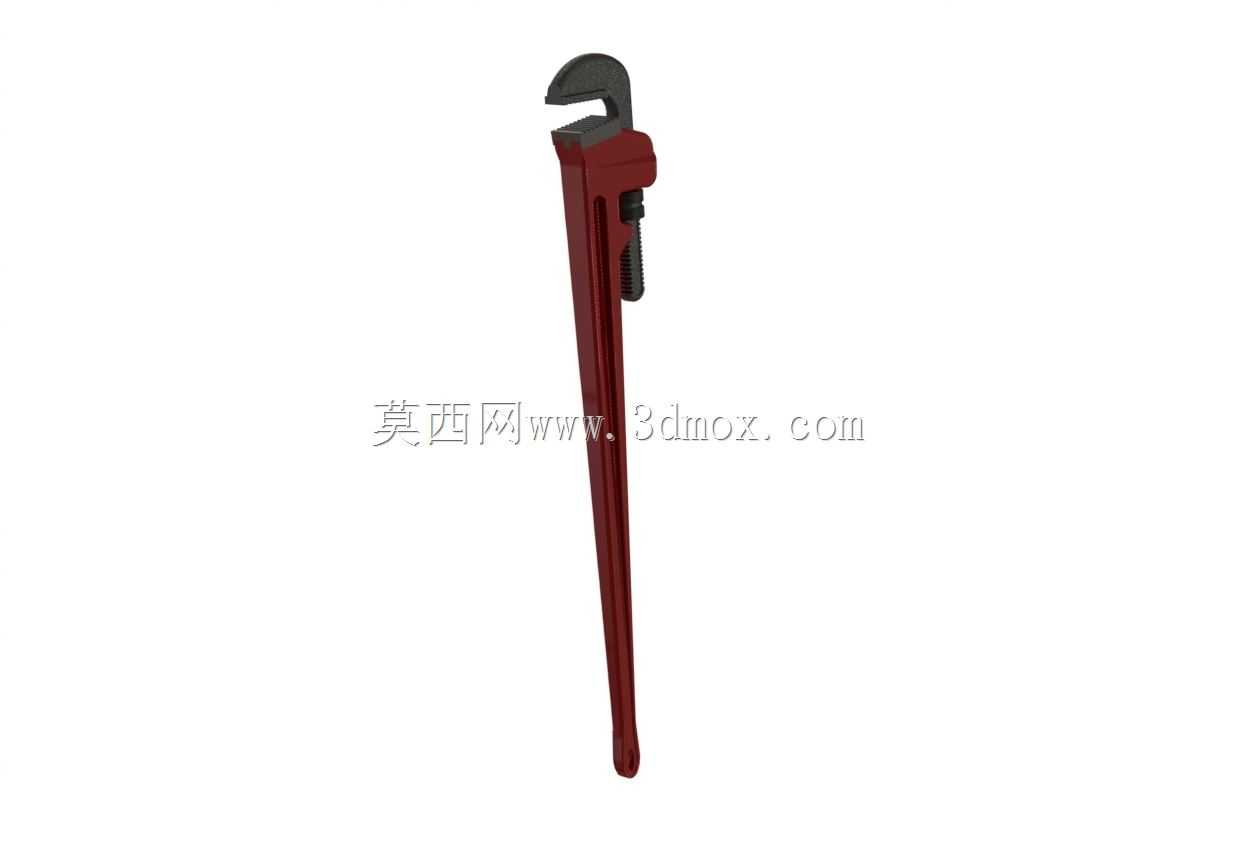

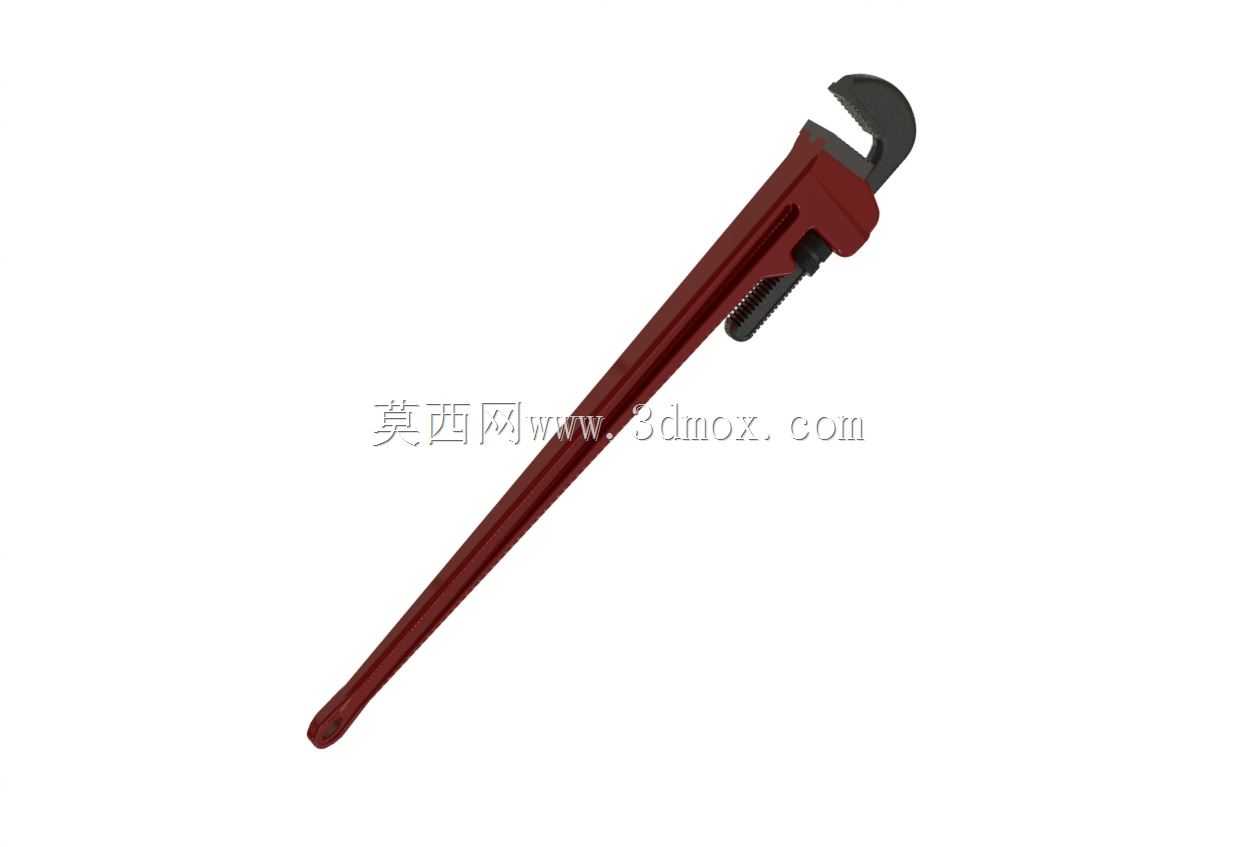

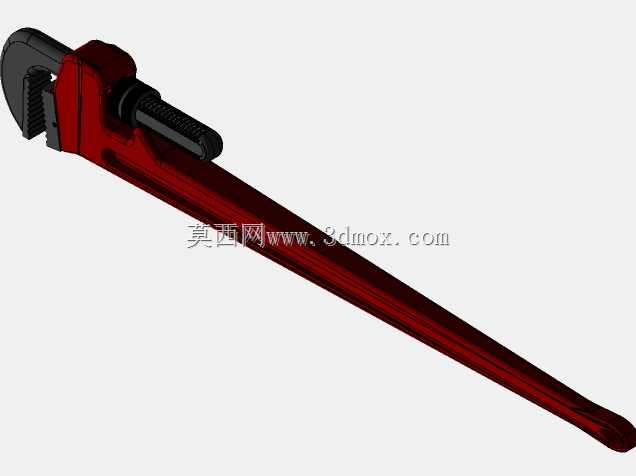

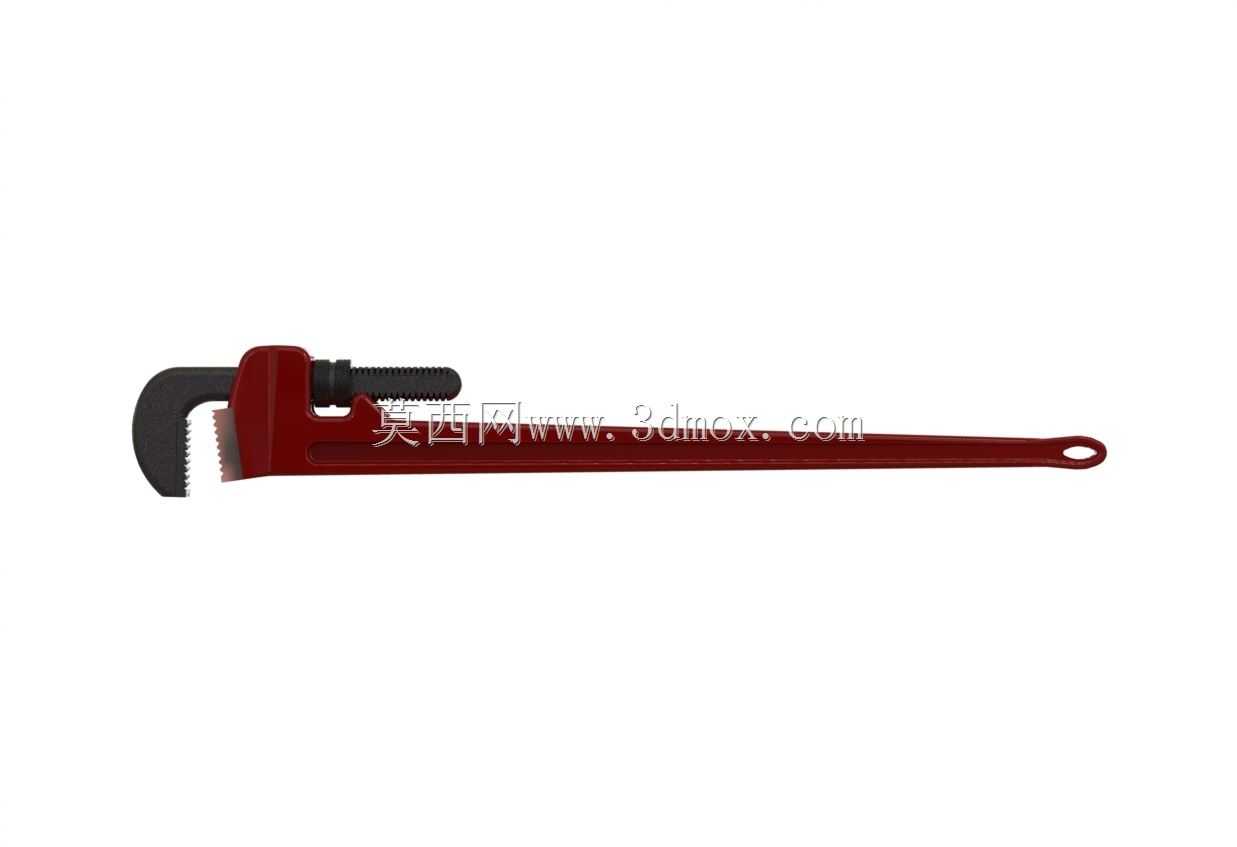

　　日常管线施工作业、设备运维场景里，这类重型管钳是绕不开的手动夹持工具，和普通开口扳手的功能边界差异明显——普通扳手仅能应对标准规格的六角、四方紧固件，而管钳的核心作用是夹持表面光滑、无固定夹持棱边的圆形管材，也可用于大规格锈蚀紧固件的拆卸作业，在给排水施工、油气管道运维、消防管线安装、工业设备管路检修场景中使用频率极高。从结构设计逻辑来看，这款管钳采用经典的斜置活动钳口配合长杠杆手柄的结构，活动钳口与钳身主体通过带梯形螺纹的调节螺杆连接，转动调节螺母即可带动活动钳口沿钳身的导向槽滑动，适配不同外径的圆形工件，钳口咬合面设计有连续的尖齿结构，齿尖朝向手柄施力方向，当向手柄施加夹紧扭矩时，

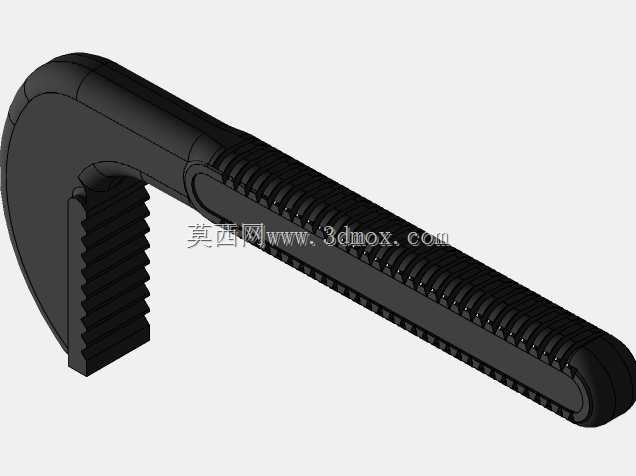

　　活动钳口会在工件反作用力下沿斜向导向面产生自锁效应，施加的握力越大，钳口对工件的咬合夹紧力就越强，不会出现施力过程中钳口打滑松脱的问题，能有效避免管材表面被过度啃伤的同时保证夹持可靠性。钳身主体采用高强度铸铁一体铸造成型，长手柄的截面设计为渐变工字型结构，靠近钳头的位置截面厚度更大，承受扭矩载荷最高的区域做了局部加厚过渡，避免大扭矩施力时钳头根部出现应力断裂，向手柄末端延伸的过程中截面尺寸逐步收窄，在保证整体结构刚度的前提下尽可能降低工具自重，降低长时间手持作业的疲劳感。活动钳口采用合金钢材锻打成型，咬合齿面做了高频淬火处理，表面硬度达到HRC55-60，具备足够的耐磨性能，即使长期夹持表面带锈蚀、氧化层的金属管材，

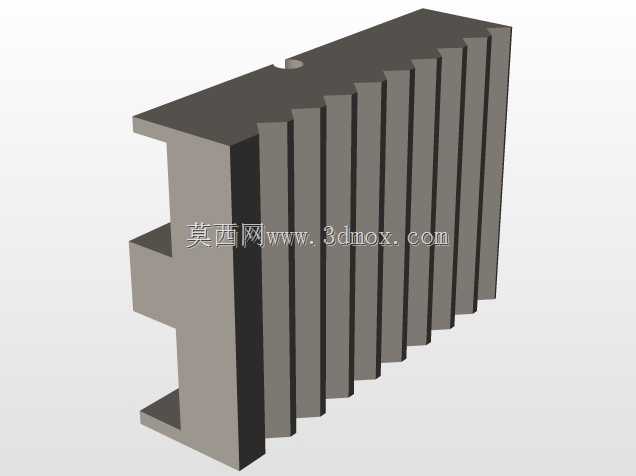

　　齿尖也不会快速磨损失效，调节螺杆采用梯形螺纹设计，相比普通三角螺纹具备更高的承载能力，螺纹配合间隙控制在合理范围，既不会因为间隙过大导致钳口晃动，也不会因为间隙过小出现调节卡滞，即使螺杆表面沾有少量泥沙、锈屑，也能顺畅完成钳口开度调节。从实际使用的尺寸边界来看，这款管钳的总长度属于重型作业规格，最大可夹持的管材外径覆盖常规工业与民用管线的主流尺寸范围，手柄末端做了圆弧过渡处理，施力时不会硌伤手掌，钳头位置的活动钳口最大开度满足大口径管线的夹持需求，整体结构没有多余的突出零部件，在狭窄的管线安装空间内也能灵活操作，不需要额外预留过大的操作空间。设计过程中需要重点关注几个核心受力位置的强度校核：首先是钳头与手柄连接的过渡圆角位置，

　　这个位置是整个工具承受弯矩最大的区域，圆角半径不能过小，避免应力集中导致长期使用后出现疲劳断裂；其次是调节螺杆的螺纹强度，要保证在最大夹持扭矩下螺纹不会发生滑牙变形；另外钳口咬合齿的齿形角度也需要反复验证，角度过大会导致咬合深度不足容易打滑，角度过小则会过度啃伤管材表面，甚至导致薄壁管材出现夹持变形。实际作业过程中，这款管钳除了用于圆形管材的旋拧夹持，也可作为辅助夹持工具用于异形工件的临时固定，在钣金校正、小型零件拆装作业中也能发挥作用，钳身表面做了防锈涂覆处理，在潮湿的井下、户外作业环境中存放也不容易出现大面积锈蚀，延长工具的整体使用寿命。需要注意的是，这类管钳设计时不建议用于硬度极高的淬火工件夹持，避免齿尖崩裂，同时施力过程中尽量避免在手柄上额外加接延长套管，防止载荷超出钳身设计强度导致结构断裂，日常维护时定期在调节螺杆位置涂抹少量润滑脂，就能保证调节结构长期顺畅运作，不会出现锈死卡滞的问题。
