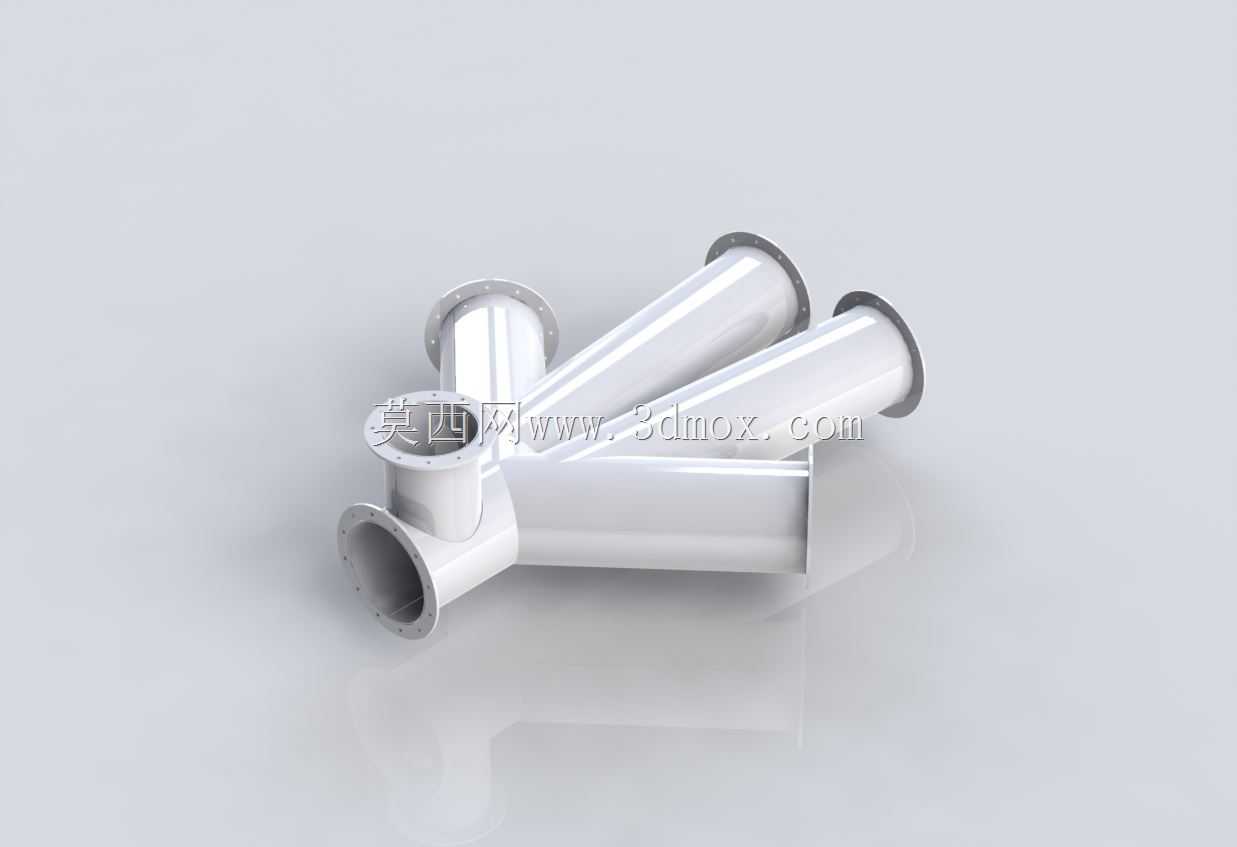

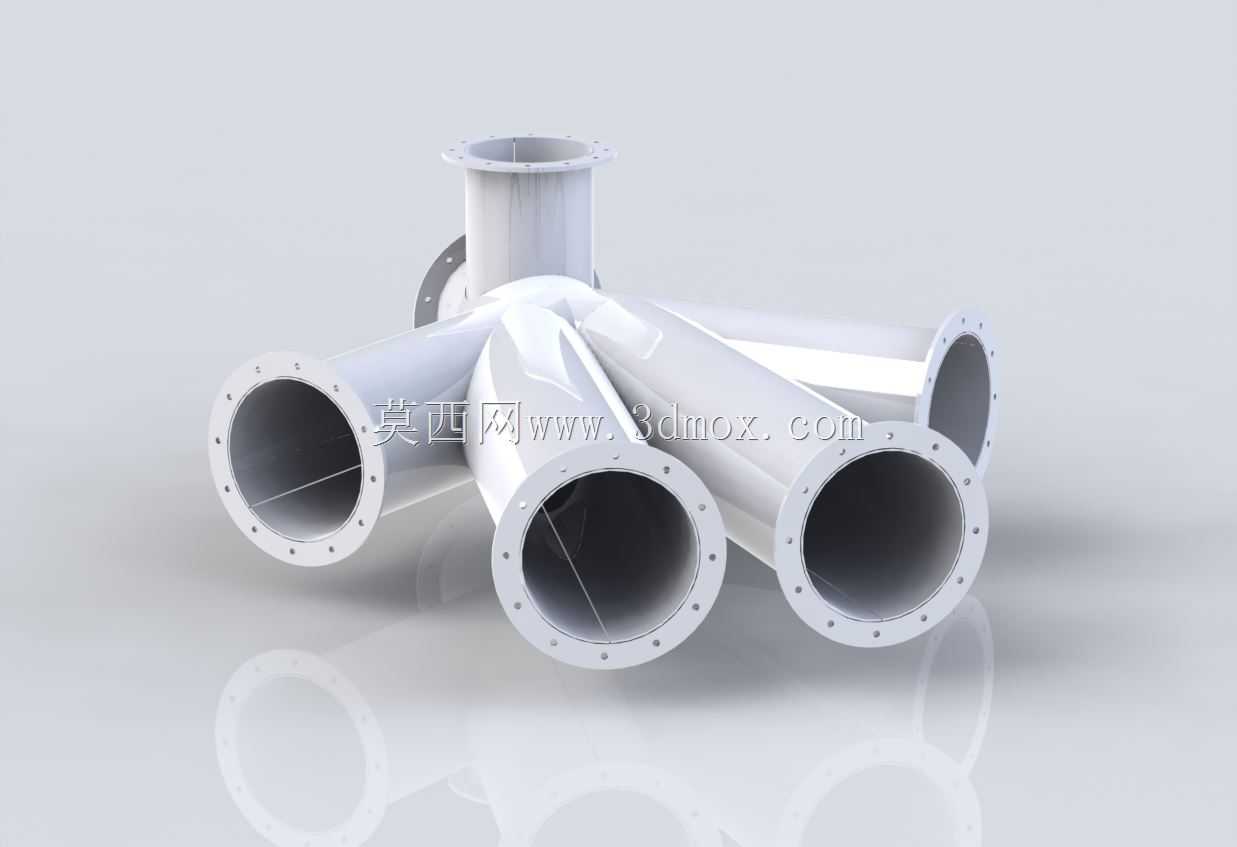

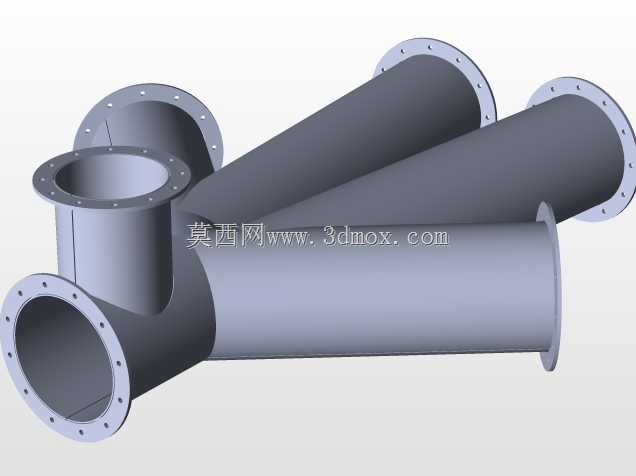

多通金属板焊接式流体输送歧管

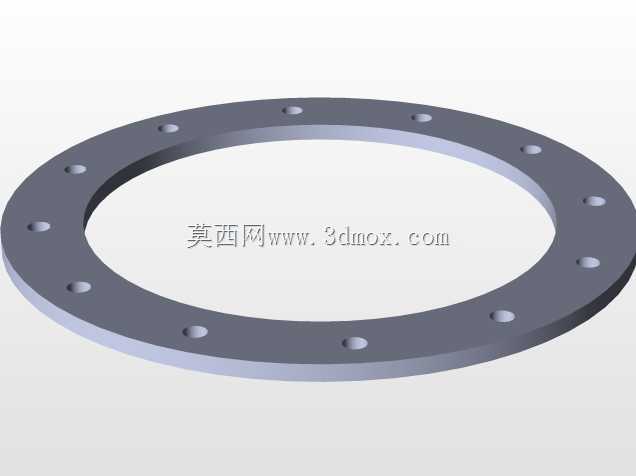

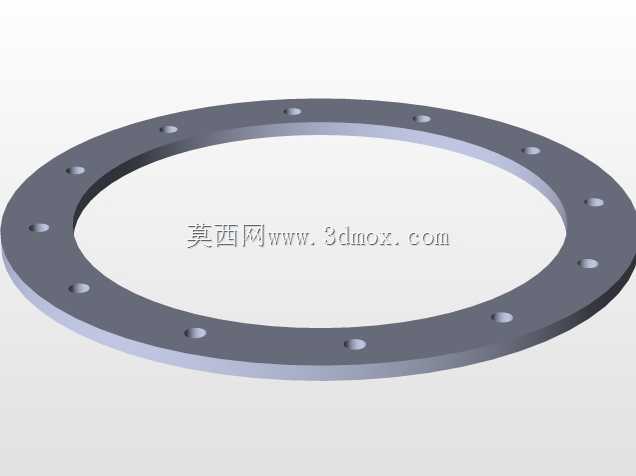

　　在粉体输送、通风除尘、工业流体分配这类需要单路介质分流至多支路的工况中，这类多通歧管是管路系统里的核心衔接部件，区别于标准三通、四通管件，它能根据现场管路走向定制分支数量与角度，避免多段标准管件拼接带来的焊缝过多、流阻增大、安装空间冗余的问题。从结构设计来看，该歧管采用金属板材卷制焊接成型，主管段与各分支管段的衔接处做了圆弧过渡处理，没有直角突变的流道结构，能有效降低介质流经时的局部阻力损失，减少粉体输送时的物料堆积堵管风险，也能降低含尘气流经过时的管壁冲蚀速率。各管段端部均采用带螺栓孔的法兰连接结构，法兰端面的平面度、螺栓孔的位置度在建模阶段就严格匹配管路法兰的通用安装标准，现场安装时无需额外修配，

　　直接通过螺栓加密封垫即可完成对接，能保证接口处的密封性能，避免输送压力下的介质泄漏。设计过程中首先要确定各分支的空间角度，要匹配现场管路的排布走向，避免分支管与周边设备、支撑结构产生干涉，主管的通径根据总流量计算确定，各分支管的通径则根据单支路的流量分配比例设置，保证各支路的介质流速处于合理区间，避免流速过快造成管壁磨损，或是流速过慢导致粉体沉降。管壁厚度的选取结合输送介质的特性、工作压力来确定，对于磨损性较强的粉体输送工况，可在建模时预留内壁耐磨衬板的安装空间，或是直接加大易冲蚀部位的板材厚度，延长部件的使用寿命。焊接结构的设计上，管段拼接处采用开坡口的对接焊缝，法兰与管段的连接采用内外双面角焊缝，建模时对焊缝位置做了工艺性避让，

　　避免焊缝处于应力集中的弯折区域，同时也预留了焊接作业的操作空间，方便现场加工或是工厂预制时的焊接作业。安装边界方面，该歧管的整体外轮廓尺寸要适配现场的安装空间，各分支法兰的端面距主管中心的距离、各分支之间的夹角公差控制在安装允许范围内，吊装时的重心位置在建模阶段就做了核算，可在主管外壁预设吊耳结构的安装位置，方便现场吊装就位，同时要考虑管路热胀冷缩的补偿量，歧管的安装位置要预留一定的位移间隙，避免热应力拉扯造成焊缝开裂或是法兰密封失效。流道设计上，所有分支与主管的衔接处都做了顺滑的导弧处理，没有突兀的凸起或是凹陷，能让介质在分流时保持平稳的流态，对于通风系统来说，这种结构能大幅降低气流经过时的湍流噪音，也能减少压力损失，

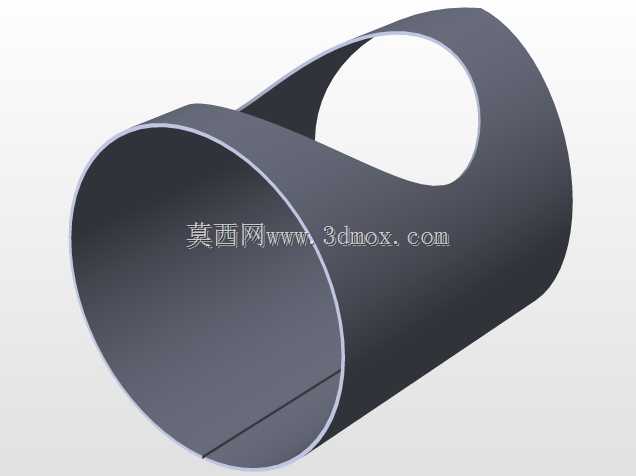

　　降低风机的运行能耗。在除尘系统的应用场景中，这类歧管可作为含尘气流的汇集部件，将多个吸尘点的气流汇总到主除尘管道，相比多段管件拼接的结构，它的整体密封性更好，漏风率更低，能有效保证除尘系统的抽吸效率。在粉体输送系统中，顺滑的流道能避免物料在转角处残留，减少物料交叉污染的风险，也能降低输送过程中的物料破碎率，适合食品、医药类粉体的输送工况。建模过程中，各法兰的螺栓孔采用圆周阵列特征生成，保证孔位的等分精度，管段的曲面采用钣金卷制特征构建，能直接展开得到板材下料的轮廓尺寸，方便工厂的下料加工作业，所有的倒角、圆角特征都按照实际加工工艺设置，没有工艺无法实现的尖锐结构或是过小圆角，保证模型能直接对接生产加工环节。
