工业粉料存储用立式钢架支撑贮仓结构

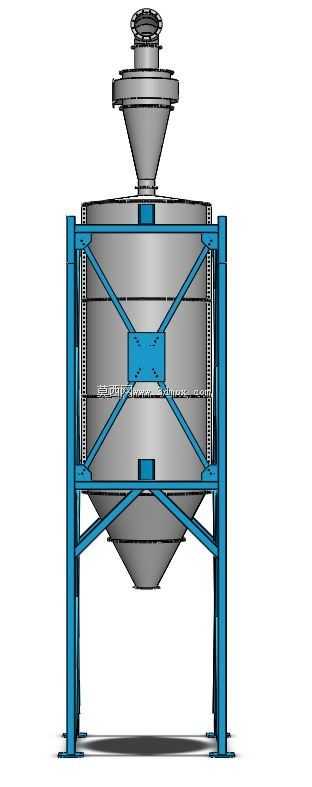

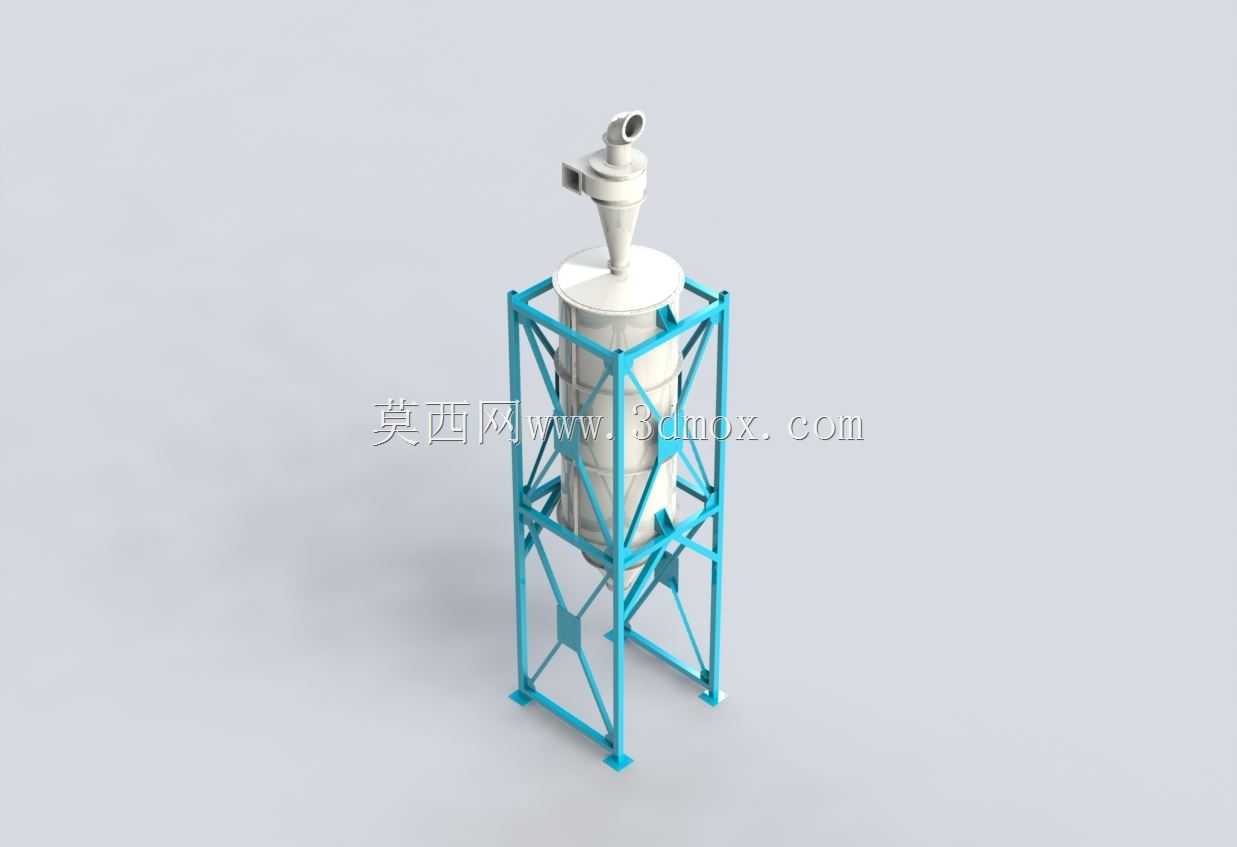

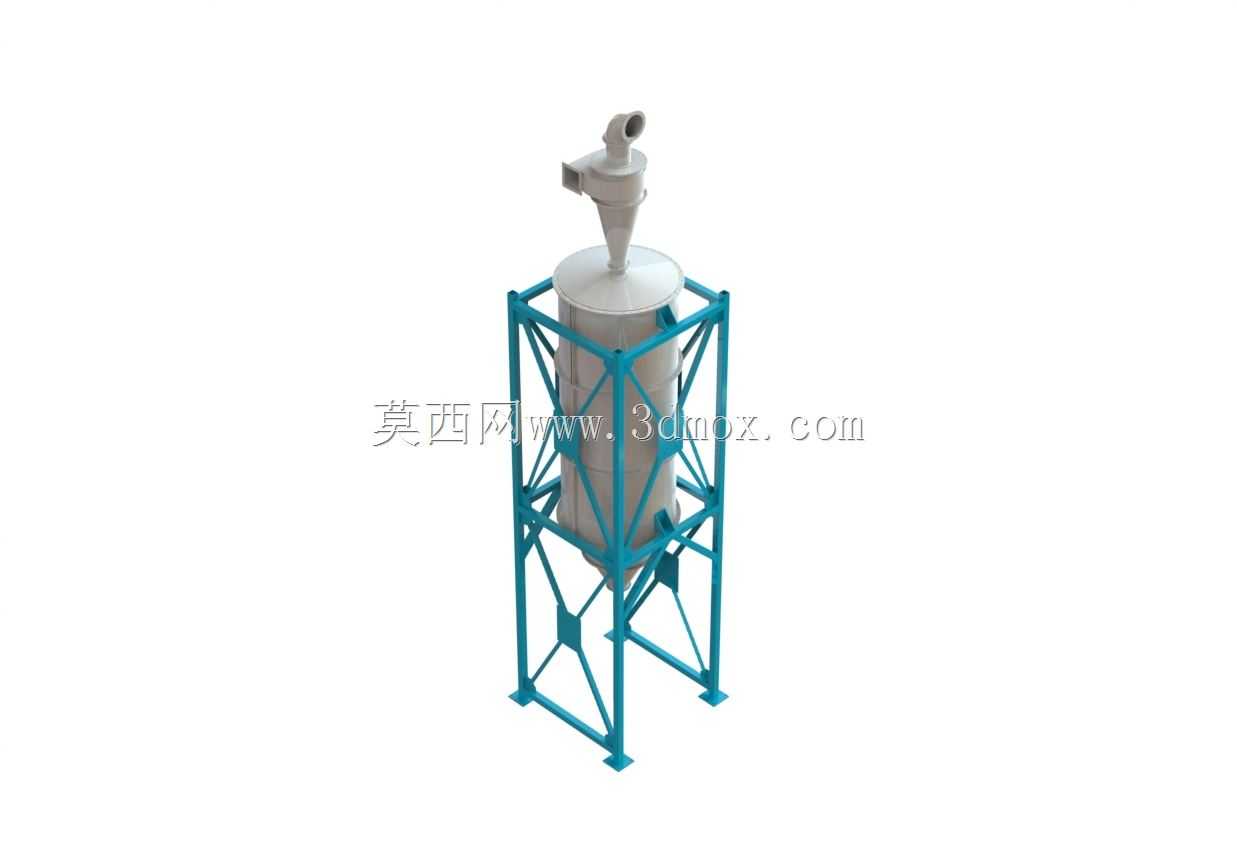

　　在粉体加工、散料输送以及配套除尘回收的生产场景中，这类带钢架支撑的立式贮仓是衔接上游分选、除尘设备与下游配料、出料工序的核心中转存储单元，常见于粮食加工、建材粉料生产、矿山选矿粉料回收、木工除尘系统的粉料收集段，承担散状粉料的暂存、缓存、均匀出料的功能，避免上游来料波动直接冲击下游生产节奏，同时也能作为除尘系统的粉料收集终端，承接旋风分离器、布袋除尘器排出的 collected 粉料，实现粉尘的密闭存储，避免二次扬尘。从结构设计逻辑来看，该贮仓采用上部锥段进料、中部直筒段储料、下部锥段出料的经典立式料仓构型，顶部集成的旋风分离单元可直接对接含尘气流管道，在进料阶段就完成气固初步分离，减少后续除尘单元的负荷，

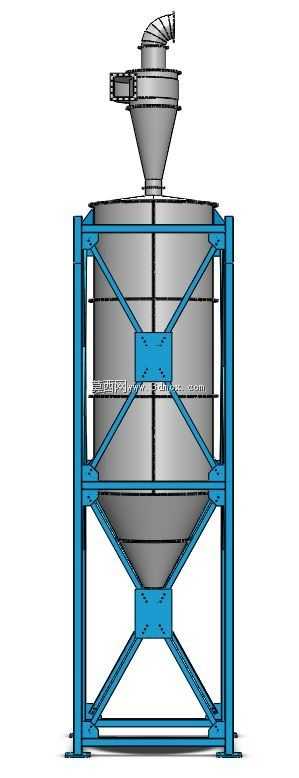

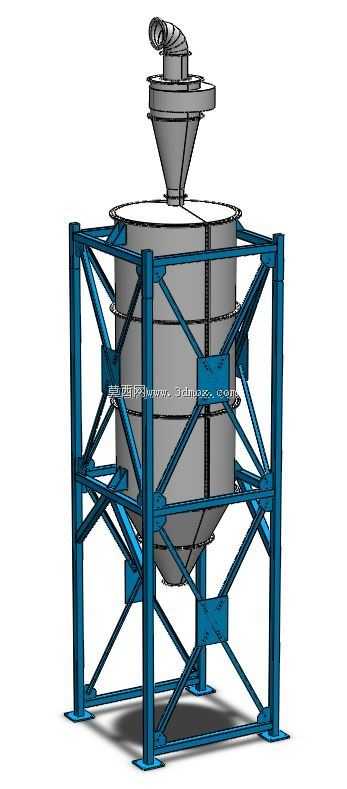

　　这种一体化设计省去了单独设置旋风分离器支架与连接溜管的空间，整体布局更紧凑，适合厂房高度有限、安装空间局促的改造类项目。支撑结构采用方形截面的桁架式钢架，四根主立柱沿直筒段圆周均匀分布，横撑与斜撑组成的格构结构将料仓筒体的载荷均匀传递到基础地脚，相比落地式支腿，桁架式支撑的抗侧倾能力更强，能承受粉料进料时的冲击载荷、满仓状态下的偏载力，以及室外安装场景下的风载荷，同时钢架内部预留的操作空间可方便运维人员检修下部出料阀门、观察料位，无需额外搭设操作平台。筒体部分采用等直径直筒设计，直筒段的长径比控制在2:1左右，既保证了足够的有效储料容积，又避免筒体过高导致粉料在仓内出现压实结拱的问题，上下两段锥段的锥角均按照粉料安息角设计，

　　上部进料锥段的大锥角适配旋风分离器的出料口，保证分离后的粉料能顺畅滑入直筒仓内，下部出料锥段的小锥角则针对常见的工业粉料（如水泥、粮食、矿粉、木粉等）的流动特性设计，减少粉料挂壁、架桥的概率，保证出料连续稳定。从安装边界来看，该贮仓的钢架底座为方形安装面，安装时需要在基础上预埋对应尺寸的地脚螺栓，基础平面的水平度误差需控制在千分之二以内，避免仓体倾斜导致粉料偏载引发结构应力集中；设备顶部的进料口为标准法兰接口，可直接对接上游旋风分离器的出料端或者气力输送管道，侧面预留的料位计安装口可适配阻旋式、射频导纳式等常见料位检测元件，方便接入生产自控系统实现高低料位报警、自动补料控制；下部出料口可根据实际需求搭配星形卸料器、翻板阀等卸料装置，

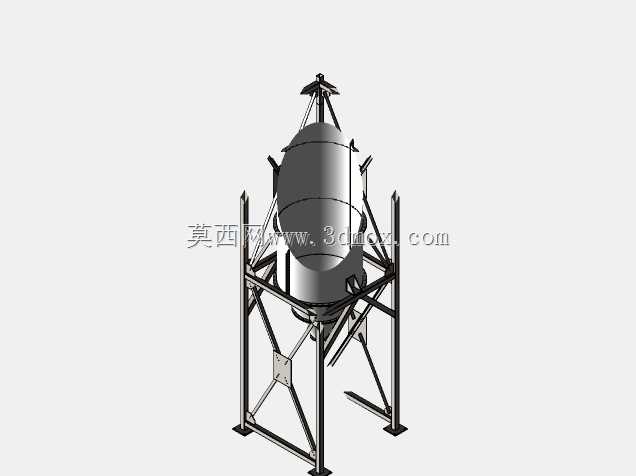

　　实现定量出料或者锁风出料，适配不同的下游输送形式，无论是螺旋输送机、气力输送管道还是人工接料都能适配。在建模细节上，该结构完整还原了钢架的型材连接节点、筒体的卷板拼接焊缝位置、顶部旋风单元的支撑加强筋、各接口的法兰螺栓孔位，所有结构件的尺寸比例均按照实际工程应用的常规参数设定，钢架的型材规格、筒体的板厚都匹配对应容积下的强度要求，既不会出现结构冗余导致的材料浪费，也不会因强度不足引发满仓变形的问题。实际应用中，这类贮仓的有效储料容积可根据钢架高度、直筒段长度灵活调整，该构型的贮仓单仓容积覆盖范围从1立方到20立方不等，可根据现场的产能需求、来料流量选择对应规格，相比卧式储料仓，立式贮仓的占地面积更小，依靠重力出料无需额外设置推料、刮料装置，运行故障率更低，日常运维仅需定期检查出料口是否堵塞、钢架连接螺栓是否松动即可，维护成本极低。针对不同的物料特性，设计时可调整锥段的内壁材质，比如针对磨琢性强的矿粉可在锥段内壁加装耐磨衬板，针对易吸潮结块的粉料可在筒壁加装振动器或者气化装置，保证物料顺畅流出，该三维模型完整呈现了贮仓的整体装配关系，可直接用于方案布局演示、钢结构受力校核参考、非标改型设计的基础原型，帮助结构设计人员快速完成同类型设备的方案迭代，减少从零开始建模的重复工作量。
