多喷嘴燃气式户外不锈钢烧烤架结构

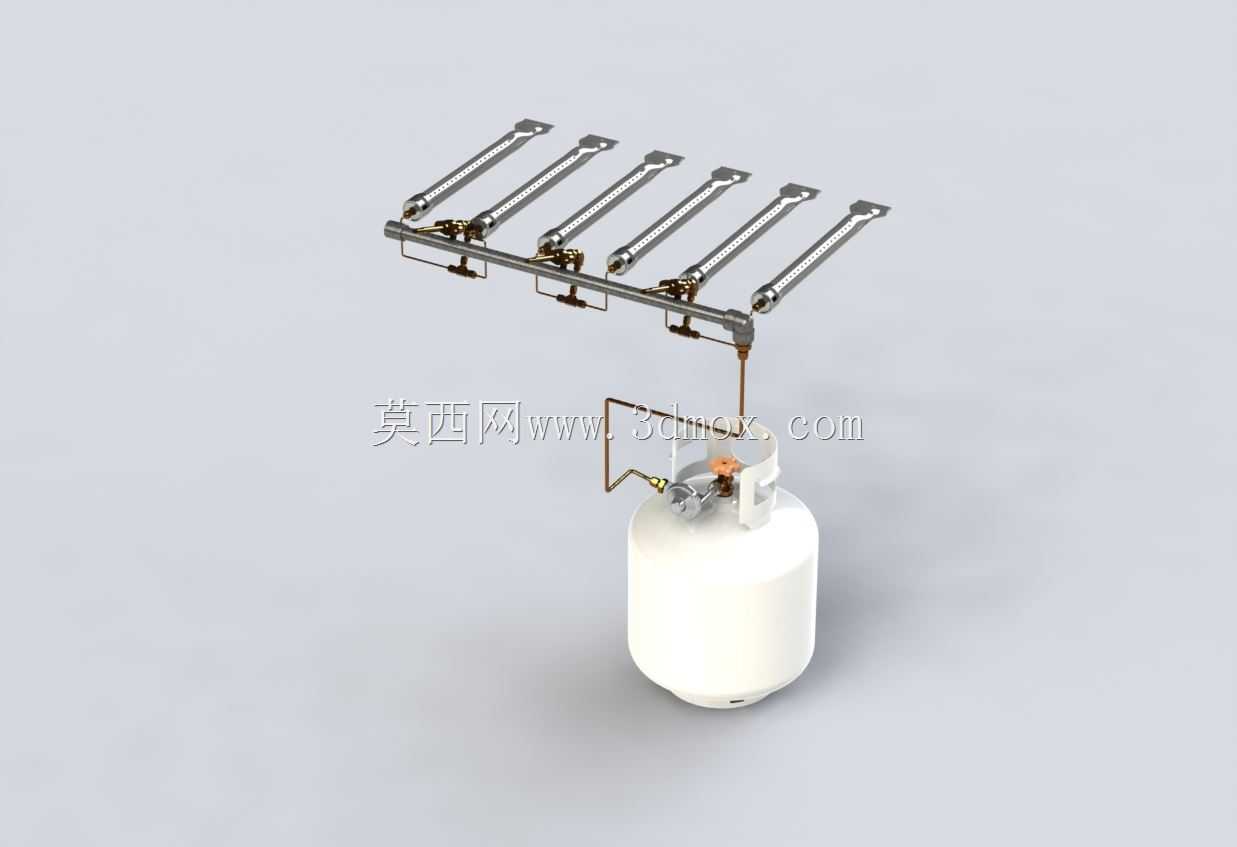

　　这款多喷嘴燃气式不锈钢烤架，主要面向户外露营、庭院聚餐、流动餐饮摊点等场景的烧烤作业需求，适配标准液化石油气钢瓶作为气源，无需额外搭建炭火炉，点火即可快速进入工作状态，相比传统炭烤设备，省去了生火、备炭、清理炭灰的繁琐流程，同时燃烧过程无炭灰飞溅，烤制过程中食材不会沾染炭屑，卫生表现更优。从结构设计来看，整套设备分为供气接驳单元、燃气输配管路、燃烧控制单元、烤架支撑主体四个核心部分，供气端采用标准液化气钢瓶减压阀接驳结构，接口尺寸匹配市面通用的家用液化石油气钢瓶输出端，安装时无需额外加工转接头，直接对接即可完成气路连接，输气管路采用硬管加局部柔性铜管的组合设计，硬管段沿烤架主梁排布，负责将燃气均匀分配至各个燃烧喷嘴，

　　柔性铜管段用于连接钢瓶端与固定硬管，抵消安装过程中的位置偏差，同时避免设备轻微晃动时管路出现应力断裂。燃烧控制单元共设置六组独立喷嘴，每组喷嘴对应一个独立控制阀门，可根据烤制食材的数量、种类单独调节对应区域的火焰大小，比如烤制易熟的蔬菜时可将对应区域阀门调小，烤制厚切肉类时可将对应区域阀门开至最大，实现同一烤架上不同食材的分区温控，避免出现局部烤焦、局部未熟透的问题。烤架支撑主体采用食品级不锈钢型材焊接成型，所有与食材接触的烤条均采用圆棒不锈钢材质，表面做抛光处理，减少烤制过程中食材与烤条的粘连，同时便于使用后擦拭清理，烤架的支撑臂采用可折叠结构设计，收纳时可将六组支撑臂沿转轴折叠收拢，整体收纳体积仅为展开状态的三分之一，

　　便于放入车辆后备箱或者户外储物箱携带。从安装边界来看，整套设备展开后，烤架工作面距离地面高度适配常规站立操作的人体工学高度，操作人员无需弯腰即可完成翻面、撒料等操作，长时间作业不易产生腰部疲劳；气路连接完成后，钢瓶放置位置与烤架主体保持安全间距，避免钢瓶长时间受火焰高温炙烤，所有管路接头位置均设置密封结构，安装时仅需按照常规燃气设备检漏流程，用肥皂水检查接头位置无气泡即可正常使用。设计过程中针对户外使用的常见问题做了针对性优化，所有金属部件均采用不锈钢材质，避免户外潮湿环境、食材调料腐蚀导致的生锈问题，阀门旋钮采用防滑耐高温材质，即便烤架长时间工作，旋钮表面温度也不会过高，操作人员可直接徒手调节火力大小，无需佩戴防烫手套；

　　烤条的间距设置经过反复验证，既不会让小块食材从缝隙掉落，又能保证火焰热量充分传递到食材表面，烤出的食材带有均匀的焦香纹路。在实际使用场景中，这款烤架既可以满足家庭户外聚餐3-8人的烤制需求，也可用于小型户外商业摊点的日常经营，六组喷嘴同时满负荷工作时，可同时烤制数十串食材，出餐效率远高于传统单头炭烤炉；设备整体无复杂电子元件，所有控制部件均为纯机械结构，户外使用时无需担心电源问题，也不会因为淋雨、沙尘出现电路故障，环境适应性更强。结构建模过程中，所有管路的弯折半径、焊接位置均按照实际钣金加工、管路弯折的工艺要求设置，不存在无法加工的异形结构，所有转动配合位置均预留了合理的装配间隙，折叠操作时不会出现卡滞，焊接位置的焊缝宽度、强度均满足户外频繁移动、搬运的强度要求，不会因为轻微磕碰就出现结构变形、管路漏气的问题。
