抽屉式磁选分离设备结构设计

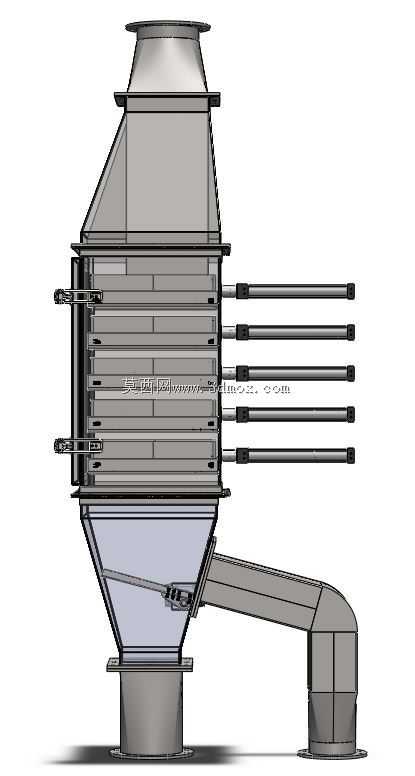

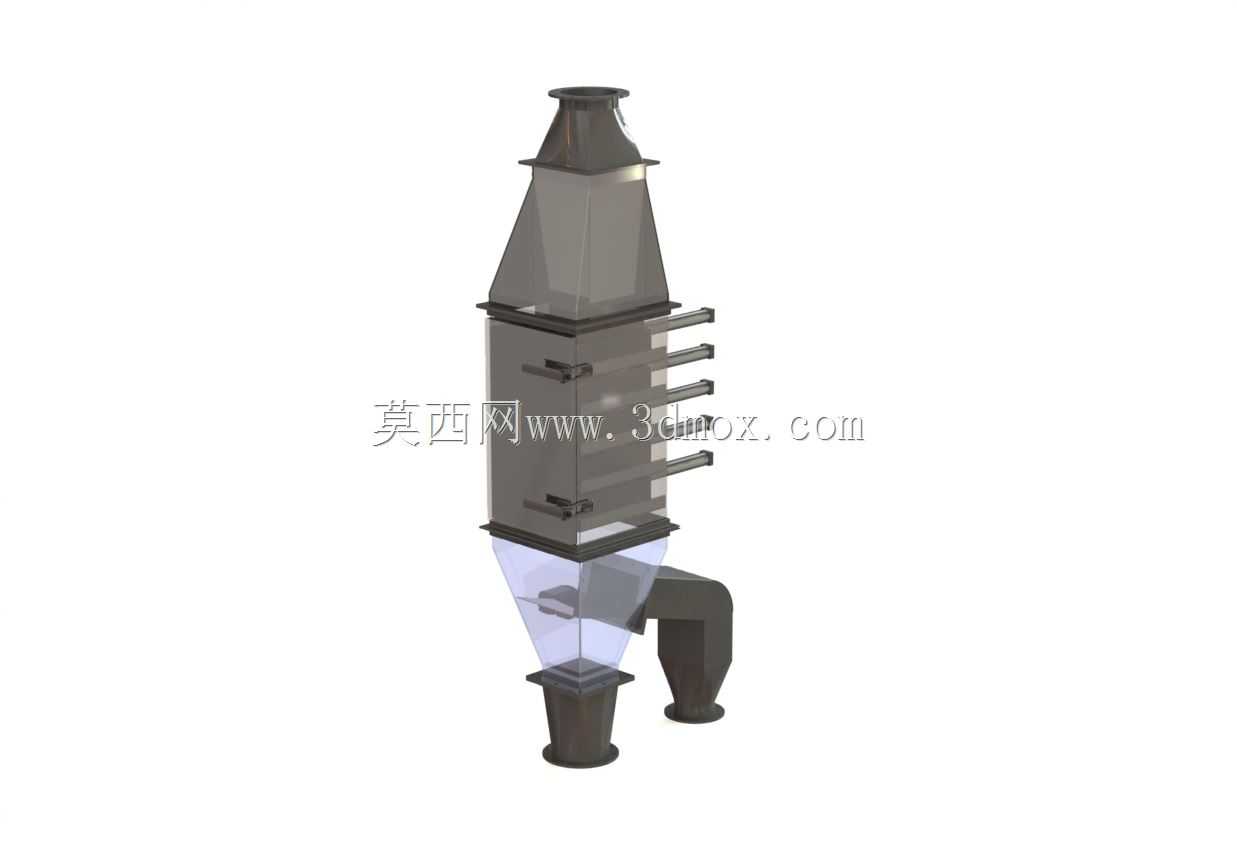

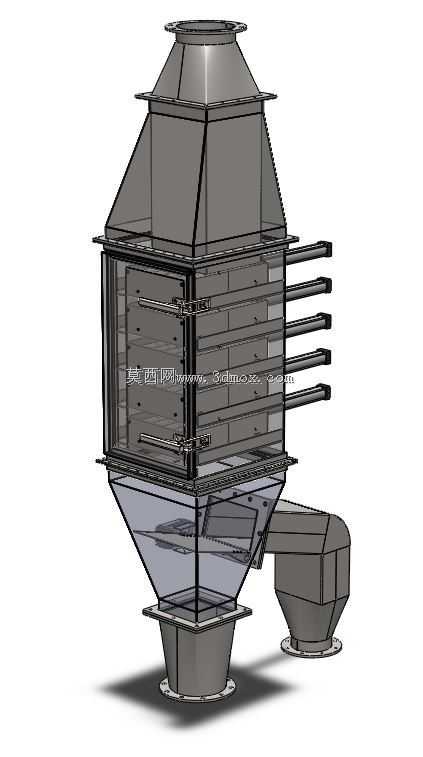

　　在粉体加工、矿物分选、粮食加工、化工原料精制等散料处理场景中，铁磁性杂质的混入始终是影响成品纯度、保护下游加工设备的核心管控点，抽屉式磁选结构正是针对重力落料工况开发的 inline 式除铁分选单元，无需额外动力驱动即可完成物料流中的铁杂截留，适配各类垂直落料的管线安装场景。该结构整体采用上下锥段过渡+中部矩形磁选腔的布局，顶部渐缩锥段对接上游来料管线，可将上方下落的散状物料均匀导流至中部磁选作业区，避免物料偏流导致的磁选盲区；底部渐缩锥段则对接下游出料管线，将完成除铁的物料顺畅导出，锥段角度设计充分考虑散料安息角特性，可有效避免粘性、湿性物料在锥壁积料堵料，针对流动性较差的物料也可适配加装振动助流组件的安装接口。

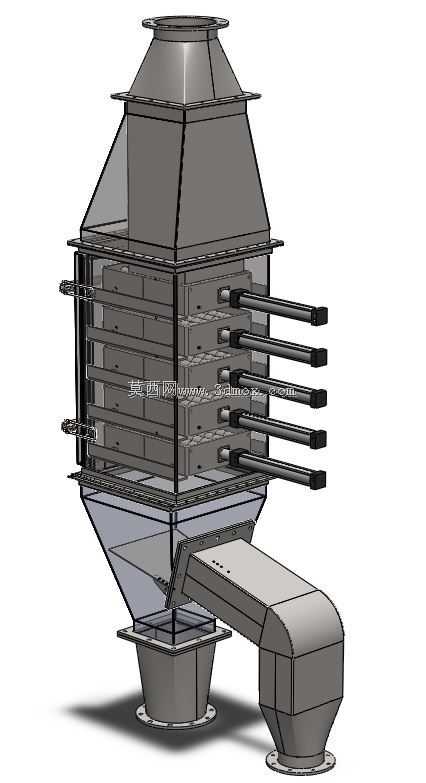

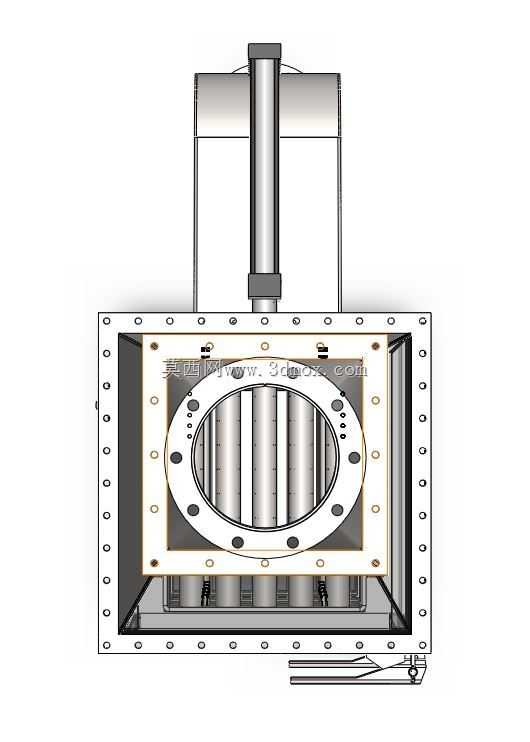

　　中部矩形磁选腔为核心功能区，采用多层抽屉式磁棒组排布结构，每层磁棒沿物料下落方向错位布置，磁棒间距经过流场模拟验证，既保证物料下落过程中所有料流都能进入磁棒的有效磁场作用范围，又不会因间距过小造成物料架桥堵塞；磁棒采用高矫顽力永磁材料制作，表面磁场强度可根据处理物料的铁杂粒径、含量灵活选配，磁棒表面做抛光耐磨处理，可耐受石英砂、矿粉等硬质物料的长期冲刷磨损。抽屉式结构的核心优势在于磁组的快拆维护设计，每层磁棒抽屉均设置侧部抽拉导向结构与密封锁紧组件，正常生产时磁组完全封闭在腔体内，杜绝粉尘外溢；当需要清理磁棒表面吸附的铁磁性杂质时，无需拆解整体管线，仅需松开侧部锁紧件即可将整层磁棒抽屉抽出，清理完成后推回原位即可恢复作业，

　　大幅降低日常维护的停机时间，清理过程无需借助专用工具，一线操作人员即可快速完成。结构的进出料接口采用标准法兰连接形式，可直接对接现有工艺管线的同口径法兰，安装时仅需保证设备整体垂直固定，预留侧部抽屉抽拉所需的操作空间即可，无需额外调整原有管线的走向布局；设备壳体根据应用场景可选普通碳钢焊接做防腐涂装、或者不锈钢板材焊接抛光，适配食品、医药等对卫生等级有要求的加工场景，壳体所有焊缝均做连续满焊处理，避免物料渗入焊缝缝隙造成积料霉变。在实际工况适配中，该结构可根据处理物料的流量大小调整中部磁选腔的截面尺寸与磁棒层数，小流量工况可配置2-3层磁棒组，大流量高杂质工况可叠加至5-7层磁棒组，同时可在磁选腔上部设置导流均布板，

　　进一步打散下落的物料团，保证物料以均匀的料幕形式穿过磁棒阵列，避免料团内部包裹的铁杂无法被磁场捕获。针对高温物料处理场景，磁棒可选用耐高温永磁材质，耐受最高150℃的物料温度而不出现磁性能衰减，壳体可增设保温层接口，避免高温物料在设备内部温降结露造成堵料；针对强磨损性物料工况，磁选腔内壁可加装可更换的耐磨衬板，衬板磨损后仅需更换衬板即可，无需整体更换设备壳体，大幅延长设备整体使用寿命。该结构无运动部件，日常运行无额外能耗，仅需定期抽出磁棒清理吸附杂质即可，运行维护成本远低于带动力的滚筒式、皮带式磁选设备，特别适合安装空间有限、垂直落料的工艺点位，可有效去除物料中混入的螺栓碎屑、焊渣、氧化铁皮、矿石中自带的强磁性脉石等杂质，既可以提升最终成品的纯度，也可以避免硬质铁杂进入下游的粉碎机、研磨机、挤出机等精密加工设备，造成设备辊面、螺杆等核心部件的磕碰损伤，降低下游设备的故障停机概率。在结构建模过程中，所有配合面均考虑了实际加工的公差余量，抽屉与腔体之间的密封采用耐磨损的硅胶密封条，既保证抽拉过程顺畅无卡滞，又能保证腔体的密封性能，避免粉尘泄漏污染车间环境；磁棒的固定结构采用快拆设计，当单根磁棒出现磁性能衰减或者磨损损坏时，可单独更换单根磁棒，无需更换整层抽屉组件，进一步降低后期的备件维护成本。
