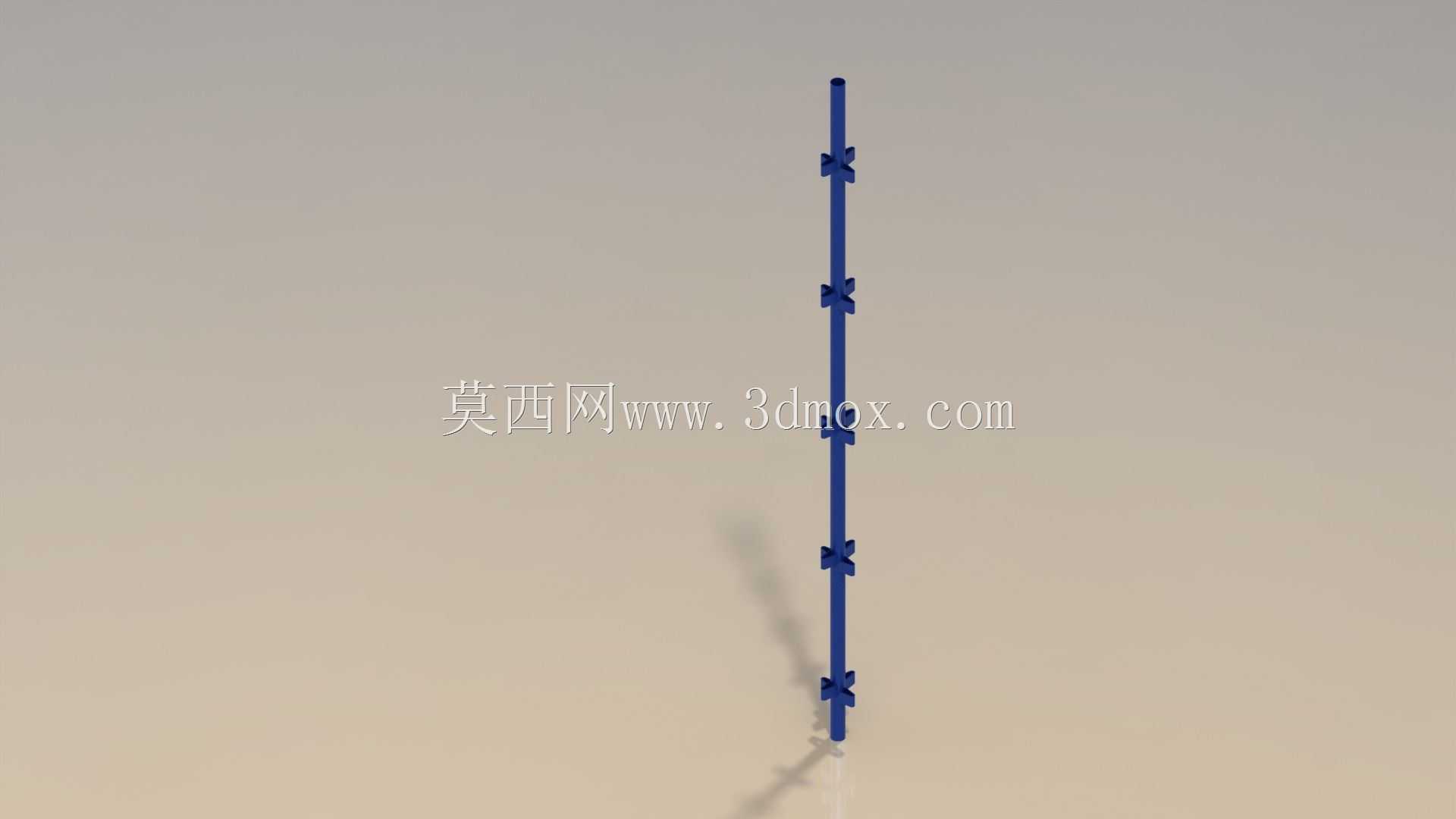

Kwikstage系列脚手架立杆结构设计

　　在建筑外架、模板支撑体系、临时施工操作平台的搭建作业中，Kwikstage快装式脚手架的立杆是整套支撑系统的核心受力构件，承担着上部荷载垂直传递、水平杆件定位连接的关键作用，其结构设计的合理性直接决定整套架体的承载稳定性与拼装效率。不同于传统扣件式钢管脚手架需要额外搭配扣件完成杆件连接，这款系列化立杆在杆身预设了标准化的十字连接节点，节点与杆身采用一体化结构设计，无需额外附加连接件即可完成横杆、斜杆的快速扣接，大幅减少了现场拼装的零件数量，降低了零散配件丢失带来的成本损耗，同时也避免了扣件紧固力矩不足带来的架体失稳隐患。

　　本次设计覆盖了五种常用长度规格，分别对应1000mm、1500mm、2000mm、2500mm、3000mm的立杆长度，可适配不同层高的建筑施工需求，在低层临边防护、普通住宅标准层支模、高架桥梁支撑作业中，可通过不同长度立杆的搭配组合，减少立杆接长的频次，降低接长节点带来的承载力折减。杆身的连接节点沿杆长等间距排布，节点间距匹配通用横杆的标准步距，现场拼装时无需额外测量定位，只需将横杆端扣卡入对应节点的十字卡槽内即可完成定位，普通施工人员无需经过复杂培训即可完成架体拼装，单组架体的搭设效率较传统扣件式脚手架提升40%以上。

　　从结构受力角度来看，立杆采用等截面圆形钢管截面，截面惯性矩在各个方向保持一致，可同时承受竖向荷载与水平方向的风荷载、施工侧向荷载，不会出现弱轴方向承载力不足的问题。杆身的十字连接节点采用冲压成型的十字翼板结构，翼板与钢管外壁采用满焊连接，焊缝高度满足等强度连接要求，可同时承接四个方向的横杆连接，每个连接位的抗剪承载力经过结构验算，可满足施工荷载下的受力要求，不会出现节点变形、横杆滑脱的问题。立杆的两端设计有标准化的接长接口，接长位置设置在节点上方，接长后上下立杆的同轴度偏差控制在规范允许范围内，接长部位的套箍长度经过优化，既保证接长后的立杆整体抗弯承载力，又避免套箍过长导致的材料浪费与拼装卡滞。

　　在实际施工场景中，这款立杆可搭配同系列的横杆、斜杆、可调底座、顶托使用，组成不同形式的架体结构：在房屋建筑外脚手架应用中，搭配1500mm长度的横杆即可形成标准的操作架步距，外侧铺设钢跳板即可形成施工操作面，配合斜杆形成的格构式受力体系，可满足多层同时作业的荷载要求；在模板支撑体系应用中，可根据楼板厚度、梁截面尺寸调整立杆的排布间距，搭配顶托直接承接模板主次楞，省去了传统扣件架调平的复杂工序，立杆底部搭配可调底座可适应不平整的施工地面，快速调整立杆的垂直度与架体整体水平度。

　　设计过程中充分考虑了施工现场的周转使用需求，杆身所有棱角位置均做了圆弧过渡处理，避免搬运、拼装过程中划伤施工人员，同时也减少了应力集中导致的杆件开裂风险。节点的十字卡槽尺寸经过多轮迭代优化，既保证横杆扣接后无松动间隙，避免架体搭设完成后出现节点晃动，又不会因为卡槽过紧导致横杆拆装困难，在多次周转使用后，卡槽的磨损量控制在允许范围内，不会出现连接间隙过大的问题。立杆的表面采用整体浸塑处理，涂层均匀覆盖杆身与节点位置，可抵御施工现场的水泥浆腐蚀、雨水锈蚀，大幅提升杆件的周转使用次数，降低施工单位的架体租赁与采购成本。

　　从安装边界来看，单根立杆的最大外径控制在标准钢管尺寸范围内，可适配现有脚手架体系的通用底座、顶托配件，无需单独采购配套的连接配件，施工单位可直接将该系列立杆纳入现有快装脚手架体系中混用，降低了设备更新的投入成本。立杆接长时，相邻立杆的接长节点需错开布置，错开距离满足脚手架施工规范的要求，避免同一截面接长节点过多导致的架体整体承载力下降，设计时在杆身标注了清晰的接长定位标识，现场施工人员可根据标识快速判断接长位置是否符合规范要求，减少现场验收的工作量。在搭设异形结构的施工架体时，可通过不同长度立杆的组合，适配弧形外立面、错层结构的支撑需求，节点的多方向连接特性可灵活调整横杆的排布方向，无需对杆件进行现场切割改制，减少了现场加工带来的材料损耗与安全隐患。
