脚手架承插式标准对接连接构件

　　在房建施工、桥梁支撑、舞台临时架体搭设、高空作业防护架搭建等场景中，钢管脚手架的纵向接长是架体搭设过程中出现频次极高的工序，传统对接扣件存在螺栓紧固扭矩难统一、偏心受力导致架体立杆承载力折减、安装效率受工人操作熟练度影响大等问题，这款承插式标准连接件正是针对这类现场痛点设计的专用对接构件。

　　从结构设计逻辑来看，该构件采用同轴一体式限位结构，中间设置的环形凸台是核心受力限位部位，上下两段为等径直筒段，直筒段的内径与标准脚手架钢管的外径采用间隙配合设计，配合公差控制在0.1-0.2mm区间，既保证现场安装时钢管可以顺利插入，又能避免配合间隙过大导致的接长后钢管同轴度偏差超差。不同于传统对接扣件需要额外螺栓紧固的结构，该连接件在设计时充分考虑了现场快速搭设的需求，直筒段内壁可根据实际使用需求设置防滑压痕或者配套弹性销孔，当钢管插入到位后，抵靠到中间环形凸台的端面即可完成轴向定位，不需要反复调整对接位置，单节点安装效率相比传统扣件提升60%以上。

　　从受力特性来看，该连接件的同轴设计让上下两根钢管的传力路径保持在同一条轴线上，完全消除了传统扣件对接存在的偏心弯矩，立杆接长后的轴心受压承载力更接近整根钢管的理论承载力，能有效降低架体因为节点偏心导致的失稳风险。中间的环形凸台厚度经过受力验算，能够承受架体搭设过程中上部钢管传递的竖向荷载，同时在遇到横向水平力作用时，凸台的端面可以限制上下钢管的相对滑移，避免节点出现脱开风险。

　　在安装边界方面，该连接件上下直筒段的插入深度经过标准化设计，每端插入深度不小于钢管外径的1.5倍，保证节点的嵌固长度满足施工安全规范要求，环形凸台的外径比直筒段外径大20mm左右，既可以作为钢管插入到位的直观判断标识，工人在现场安装时不需要额外测量插入深度，只要钢管端部顶到凸台就说明安装到位，也能避免连接件整体滑入钢管内部导致的节点失效。构件整体采用等壁厚设计，壁厚根据对应脚手架钢管的壁厚匹配，保证节点部位的强度不低于钢管母材的强度，不会出现节点先于杆件破坏的情况。

　　实际现场使用中，该连接件除了用于立杆的纵向接长，也可用于水平杆的对接传力，适配外径48.3mm的标准焊接钢管，也就是行业内通用的脚手架钢管规格，不需要对现有钢管进行二次加工，直接替换原有对接扣件即可使用。在搭设高支模架体时，这类同轴连接件的优势更为明显，高支模架体对立杆的同轴度、承载力要求更高，传统偏心扣件在高支模场景下的承载力折减系数通常在0.7-0.8之间，而采用该同轴连接件的立杆节点，折减系数可以提升到0.9以上，能在保证架体安全的前提下，适当优化立杆间距，减少架体搭设的材料投入。

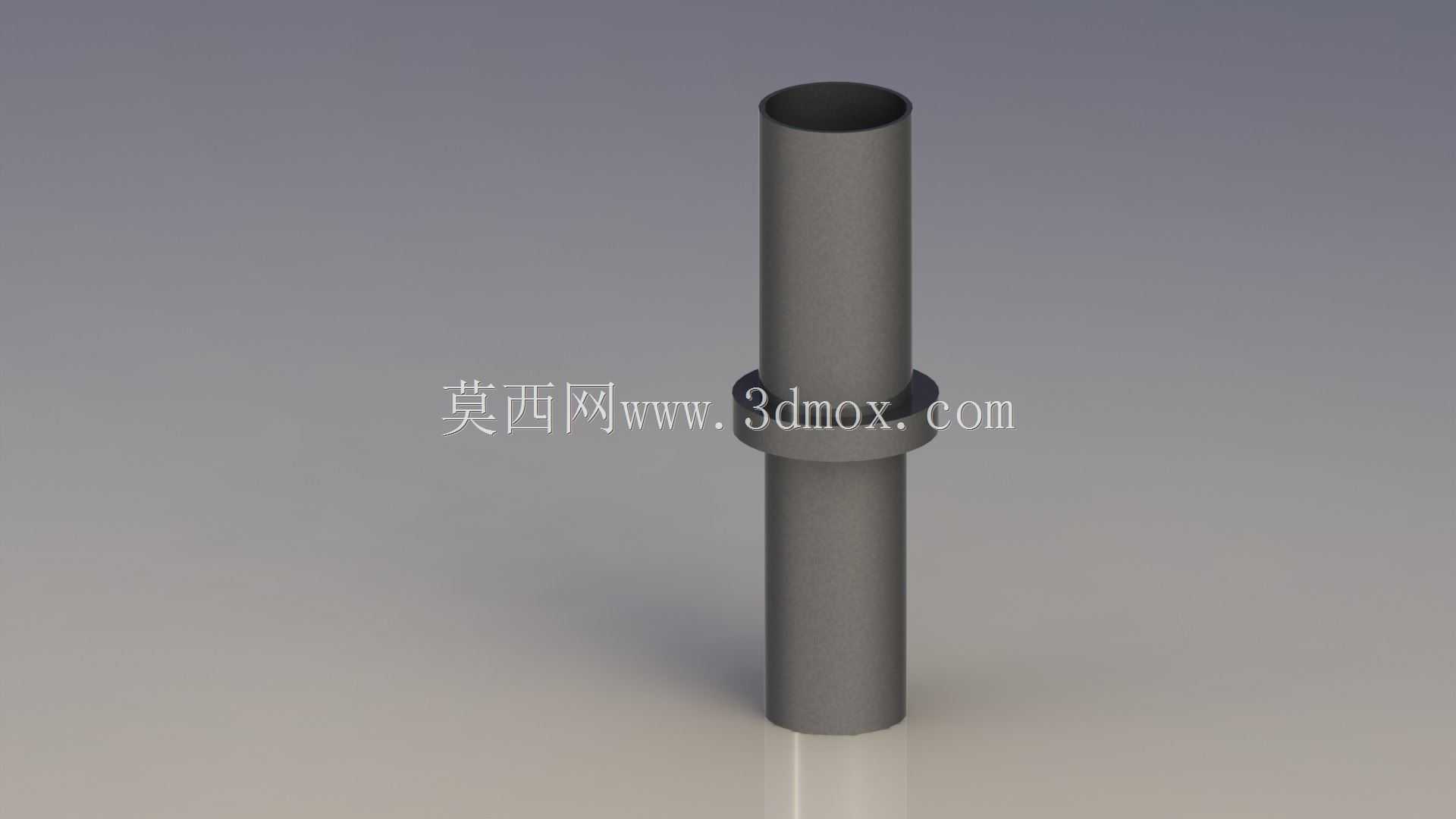

　　从建模细节来看，该模型还原了构件的真实结构特征，直筒段的端面做了微小的倒角处理，避免安装时钢管端口的毛刺被卡在连接件端口，环形凸台与直筒段的过渡位置采用小圆角过渡，减少应力集中，避免构件在受到冲击荷载时在过渡位置出现开裂。整个构件的外形简洁，没有多余的突出结构，在架体搭设完成后，不会因为突出部位刮碰施工人员，也方便后续安全网、横杆扣件的安装固定，不会出现干涉问题。在存储和运输环节，该构件为对称回转体结构，可以堆叠码放，相比异形的扣件更节省存储空间，也不容易出现螺栓锈蚀、零件丢失的问题，周转使用寿命比传统对接扣件更长。
