方形底座可调式支撑螺杆结构设计

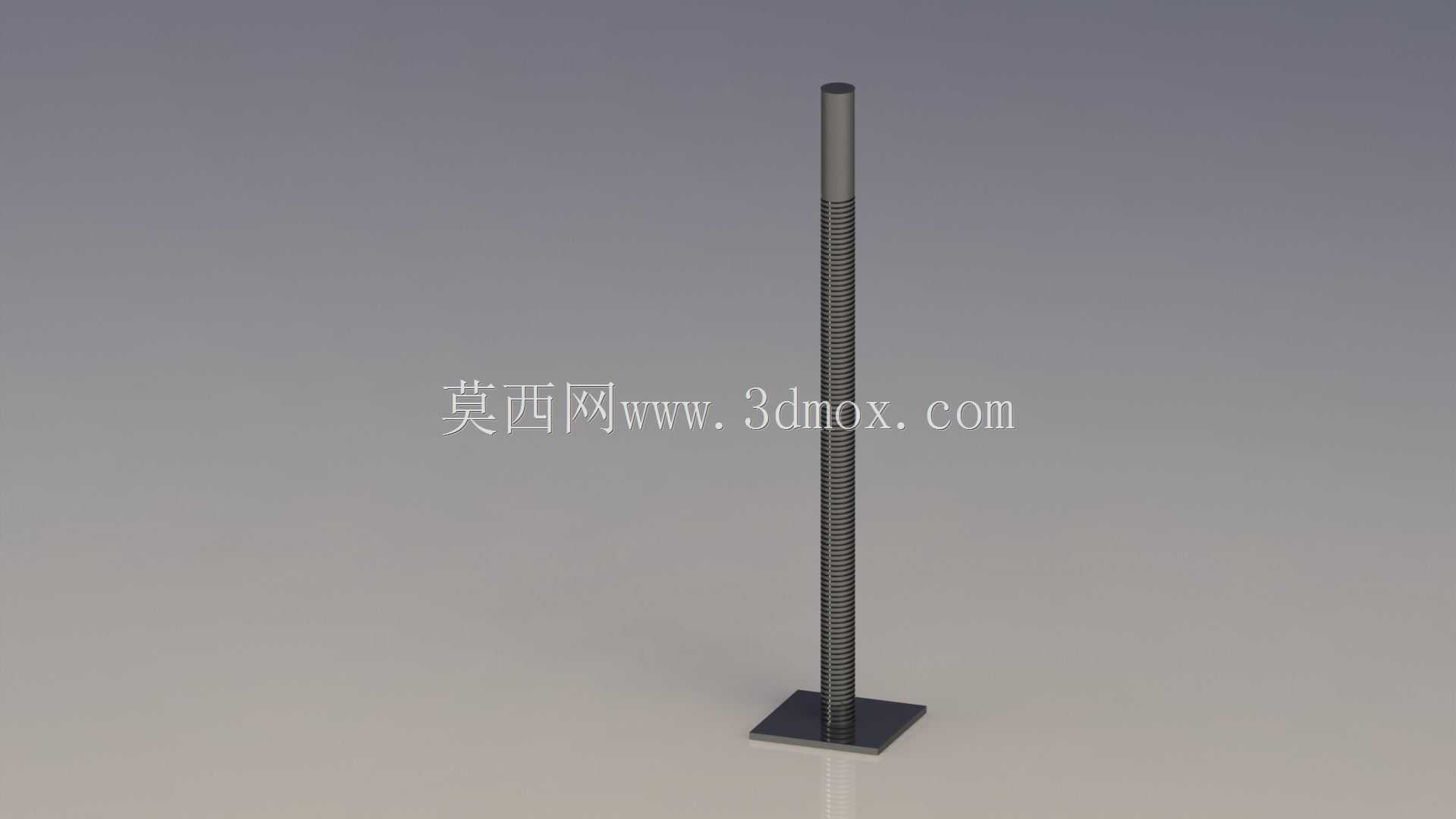

　　在工装夹具搭建、轻型设备调平、脚手架辅助支撑、非标机架安装的现场场景里，这类带方形底座的长螺纹支撑构件是出镜率极高的实用零件，很多现场施工和设备装配人员习惯把它归类为轻型底座式顶升支撑件，它的核心作用是通过螺纹副的旋合长度变化，精准调整支撑高度，抵消安装面的平面度误差，为被支撑对象提供稳定的竖向承重支撑。从结构设计逻辑来看，这款支撑件采用方形钢板作为底部承力基座，相比同截面积的圆形底座，方形底座在放置时更不容易发生侧滑，尤其是在木质垫板、型钢顶面这类常见的施工现场支撑面上，四个直边可以更好地贴合支撑面的边界，安装对位时也更容易对齐安装基准线，不需要额外做周向防转的辅助定位。底座上方直接衔接通长的外螺纹螺杆，

　　螺杆顶端做了小直径的光杆段处理，这个细节设计是为了避免螺纹末端的不完整牙型在支撑受力时出现应力集中，同时光杆段可以更方便地穿入被支撑件的预制插孔内，减少螺纹牙型与插孔壁的剐蹭，保护配合面的精度。从实际使用的适配性来看，这款支撑件可以适配两种常见规格的基座插孔，分别对应457mm与610mm的安装孔位间距场景，在安装时只需要将底座平稳放置在硬化的支撑地面或者承重垫板上，旋转螺杆调整伸出长度，让顶端光杆段插入被支撑构件的对应插孔内，继续微调螺杆高度直到支撑面完全贴合，就可以完成安装，不需要额外的紧固件锁合，依靠螺纹副的自锁特性就可以保持支撑高度的稳定，在承受静载荷的场景下不会出现自行回落的问题。设计这类支撑构件的时候，

　　首先要核算螺纹副的承重能力，梯形螺纹相比普通三角螺纹拥有更好的承重性能和自锁性能，牙型的受力面更宽，单位面积承受的压应力更小，长期承重下不容易出现牙型变形的问题；其次要校核底座的抗弯强度，当支撑存在微小偏载的时候，底座边缘会承受附加的弯矩，方形底座的厚度需要满足在额定载荷下不发生翘曲变形的要求，保证整个支撑的底面始终与支撑面保持充分接触，避免出现点接触导致的应力集中压坏支撑面。在实际工程应用里，这类支撑件经常被用在舞台架的临时支撑、轻型仓储货架的地面调平、小型工装平台的高度调整、建筑模板的辅助顶升场景里，相比液压式的顶升工具，它的结构更简单，没有密封件、液压油这类需要定期维护的部件，在多粉尘、潮湿的户外施工现场也能稳定工作，

　　不会出现泄漏失效的问题，而且可以长时间保持支撑状态，不需要额外的压力保压措施。从安装边界来看，这款支撑件的方形底座占用的平面尺寸较小，可以在狭窄的安装空间内布置，螺杆的调节行程覆盖了常规施工现场的高度差调整需求，不需要额外加装垫块来凑配高度，调整精度可以达到毫米级，完全满足一般工装和轻型设备的调平要求。在建模过程中，需要重点保证螺纹牙型的建模精度，尤其是螺纹与底座衔接的位置，要做合理的圆角过渡，避免出现应力集中的锐角结构，底座与螺杆的衔接位置要保证同轴度，避免螺杆倾斜导致支撑时出现侧向分力，影响支撑稳定性。很多现场装配人员在使用这类支撑件的时候，会在底座下方垫一块橡胶垫板或者钢板，进一步分散底座对地面的压应力，尤其是在混凝土地面强度不足的场景下，垫板可以有效避免底座压陷地面导致的支撑高度变化，这也是实际使用中需要注意的安装细节。另外，螺杆的表面做了氧化处理，可以提升防锈能力，在户外潮湿环境下短期使用不会出现锈蚀卡死的问题，保证高度调整时螺杆可以顺畅旋转，不需要额外涂抹润滑脂也能正常操作，降低了现场维护的工作量。
