脚手架配套KwikJ型头部支撑顶托结构

　　在房建、桥梁、市政高架等现场施工作业环节，脚手架支撑体系的顶部传力构件直接决定了架体整体的承重稳定性与荷载传递效率，这款头部支撑顶托正是针对Kwikstage类快装脚手架体系开发的顶部传力调节部件，核心作用是承接脚手架顶部的横梁载荷，将上部施工荷载、模板自重、物料堆载均匀传递到架体立杆上，同时通过丝杆结构实现支撑高度的微调，抵消架体搭设过程中的高度误差，适配不同施工段的标高需求。

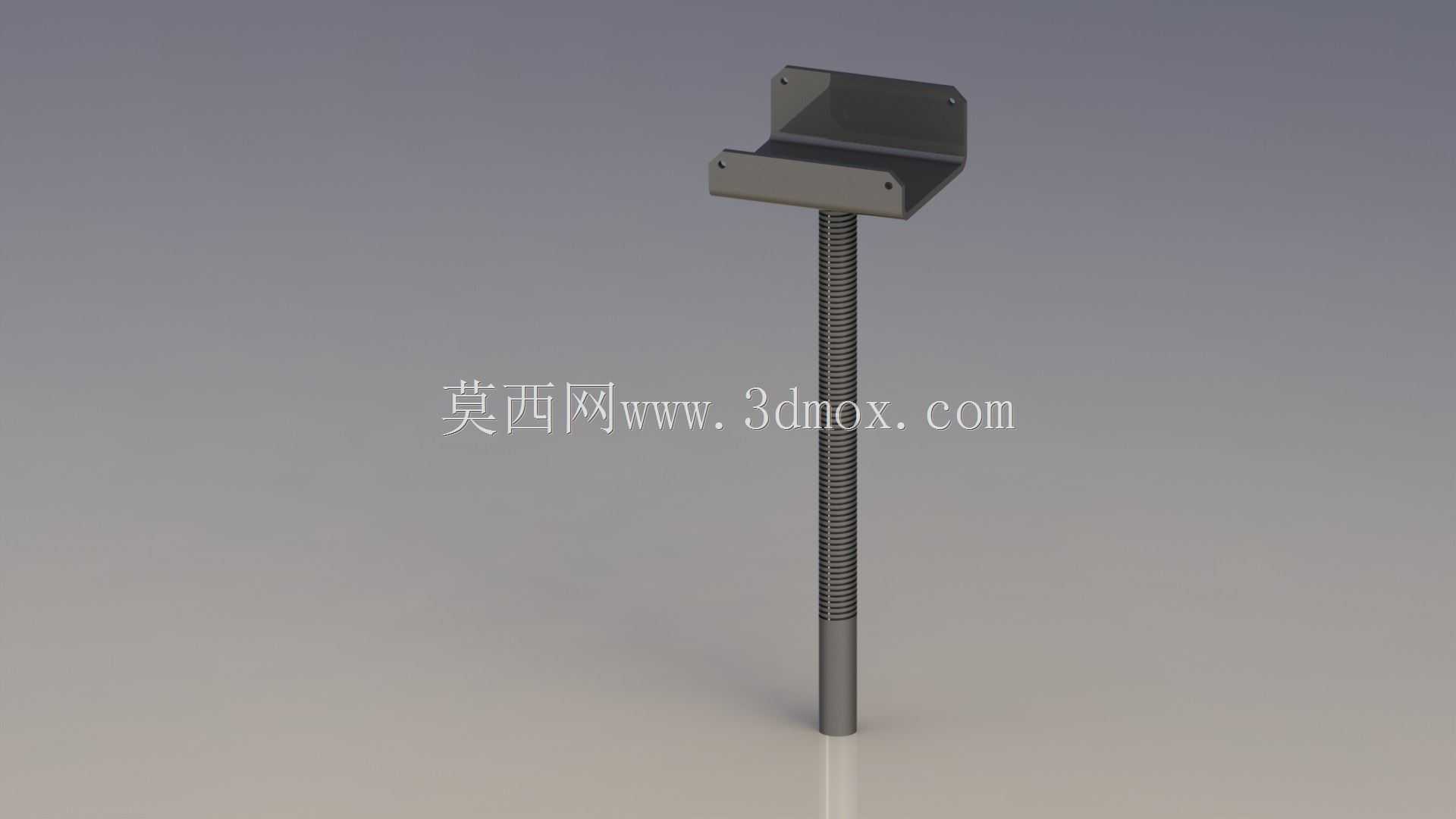

　　从结构设计逻辑来看，该部件分为顶部托座与调节丝杆两个核心功能段，顶部托座采用U型槽式开口结构，槽体内腔宽度匹配脚手架常用的水平横梁截面尺寸，安装时横梁可直接嵌入槽内，两侧的折边结构能够限制横梁的横向位移，避免施工过程中受振动、偏载影响出现横梁滑脱的风险；托座与丝杆的连接位置采用满焊固定工艺，焊缝沿托座底板与丝杆顶端的接触圆周连续布置，保证传力路径连续，不会在长期承重状态下出现焊缝开裂、托座偏斜的问题。托座的两个立板上预留有螺栓安装孔，当横梁嵌入槽内后，可穿入固定螺栓进一步锁紧横梁与托座的相对位置，在大荷载、高支模的施工场景下，额外的螺栓锁紧结构能够大幅提升节点的抗滑移能力，适配更高的安全系数要求。

　　下部的调节丝杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，承重状态下的耐磨性更好，长期反复调节使用也不会出现螺纹滑牙、变形的问题，丝杆的有效调节长度覆盖常规脚手架搭设的标高调整区间，能够满足大部分施工场景下的高度微调需求，不需要额外裁切立杆或者垫设不规则垫块，大幅提升架体搭设的规范性。丝杆的底端做了平端处理，插入脚手架立杆的内孔后，端面与立杆内部的限位台阶完全贴合，保证丝杆的轴心与立杆轴心重合，避免出现偏心受压导致的立杆局部失稳问题。

　　从安装边界来看，该顶托的托座外形尺寸适配标准Kwikstage脚手架的立杆顶部安装空间，不会与周边的横杆、斜拉杆节点产生干涉，丝杆的外径与常用脚手架立杆的内径匹配，插入后径向间隙控制在合理范围内，既保证安装拆卸顺畅，又不会出现过大的晃动量。在实际使用过程中，调节高度时需要保证丝杆插入立杆的长度满足安全规范要求，外露丝杆长度不能超出规定限值，避免丝杆长细比过大导致失稳弯折；托座内嵌入横梁后，要保证横梁与托座底板完全贴合，避免出现点接触、线接触的局部承压情况，防止局部应力过大损坏构件。

　　设计过程中针对不同施工场景的荷载需求，对托座板材厚度、丝杆直径都做了匹配性的强度校核，托座采用碳素结构钢冲压成型后做焊接处理，整体刚性足够承受常规施工段的上部荷载，不会在承重状态下出现托座张开、变形的问题；丝杆采用热轧圆钢加工螺纹，整体力学性能满足轴向承压要求，同时表面做防锈处理，适应施工现场潮湿、多粉尘的复杂环境，减少锈蚀对构件强度的影响，延长周转使用次数。在架体搭设作业时，该顶托的安装不需要额外的专用工具，作业人员手动旋转托座即可调整支撑高度，调整到位后不需要额外的锁止件，依靠螺纹的自锁特性即可保持支撑高度稳定，大幅提升架体搭设的作业效率，减少高空作业的操作时长，降低施工安全风险。

　　不同于普通的平板顶托，这款U型槽式的头部设计专门针对横梁支撑场景优化，不需要额外设置限位件即可固定横梁位置，在混凝土浇筑等存在振动荷载的施工环节，能够始终保持横梁与支撑点的相对位置稳定，避免支撑点偏移导致的架体受力不均问题。在实际选型应用时，需要根据上部支撑的荷载总值核算丝杆的受压应力与托座的局部承压应力，确保构件承载力满足施工方案的荷载要求，严禁超荷载使用，同时在周转使用过程中需要定期检查螺纹磨损情况、托座焊缝状态，出现螺纹变形、焊缝开裂、托座变形的构件要及时剔除，避免带隐患使用引发架体安全问题。
