Kwikstage脚手架分类账杆件结构设计

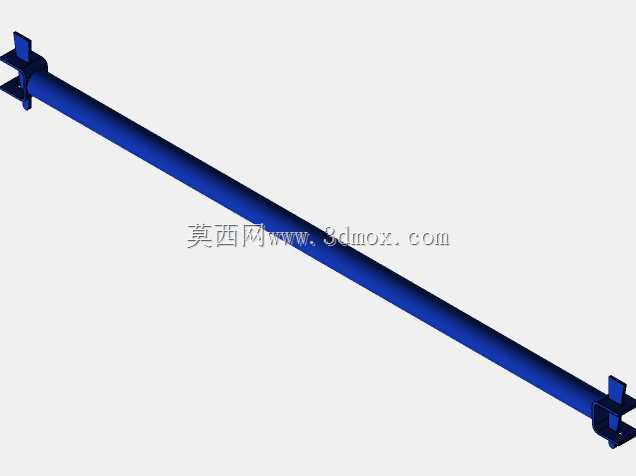

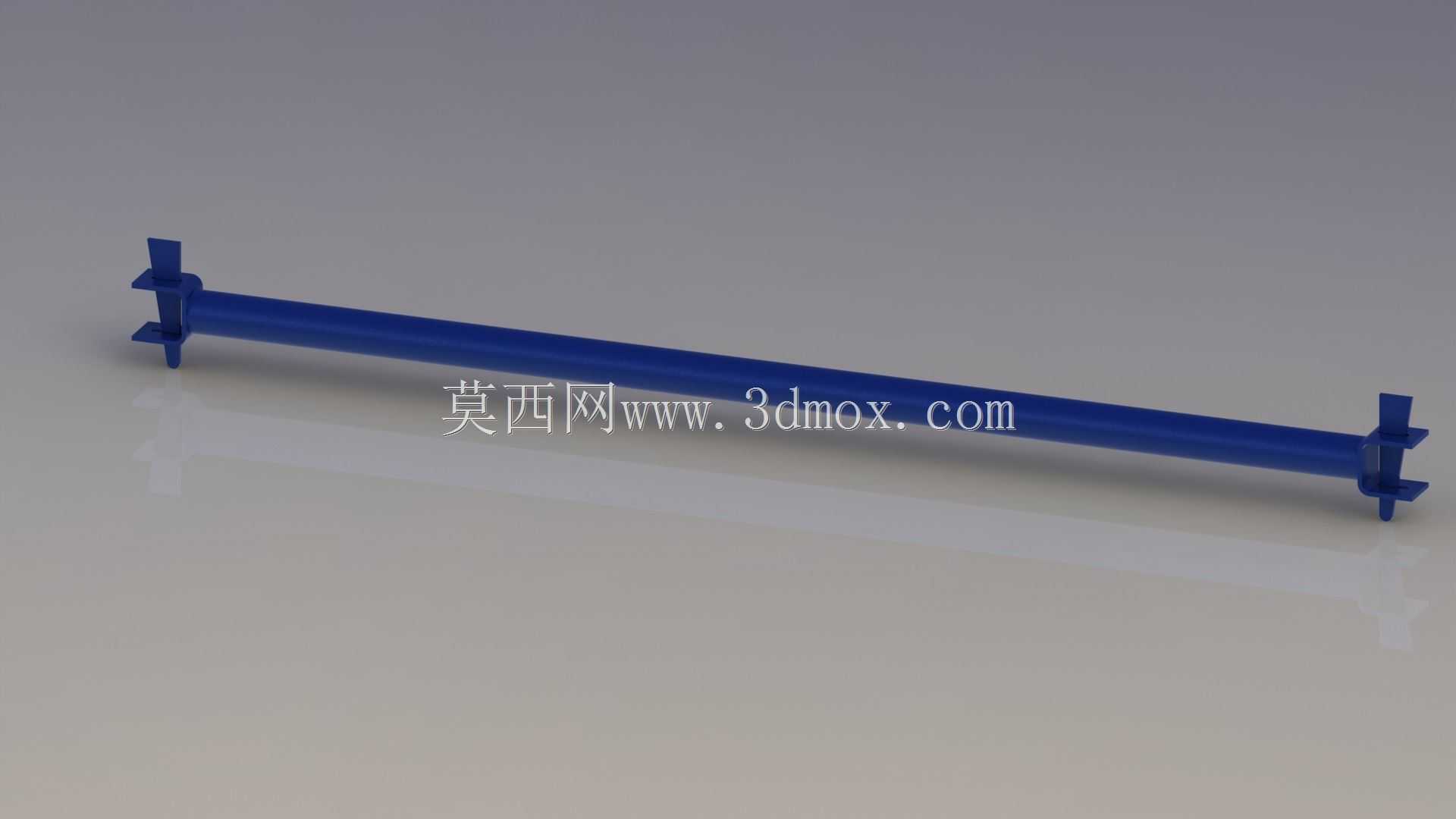

　　在房建、市政路桥、场馆搭设等高空作业场景中，脚手架体系的横向传力杆件直接决定架体整体稳定性与荷载传递效率，Kwikstage快装脚手架的分类账杆件作为架体横向连接的核心受力件，承担着连接两侧立杆、铺设脚手板承载基座、分散作业面竖向荷载的核心作用，不同于传统扣件式脚手架的零散横杆配件，该类分类账杆件采用端插头一体化成型设计，无需额外扣件即可快速与立杆上的冲压卡座完成卡接锁定，大幅降低架体搭设过程中的配件丢失概率与人工安装耗时。从实际工程使用反馈来看，该系列分类账杆件覆盖了500mm到3000mm的多档长度规格，可适配不同立杆纵距的架体搭设需求，在狭窄管廊施工场景中可选用短尺寸规格完成小作业面架体拼接，

　　在大跨度厂房外立面施工场景中可选用长尺寸规格减少立杆排布数量，兼顾不同工况下的架体布设灵活性。杆件主体采用等截面空心圆管结构设计，在保证抗弯截面模量满足施工荷载要求的前提下，尽可能降低杆件自身重量，降低作业人员搭设时的体力消耗，两端的插头结构采用冲压成型后与管体满焊连接，焊缝位置做了圆弧过渡处理，避免应力集中导致的长期荷载下焊缝开裂问题，插头的卡接角度经过反复校核，插入立杆卡座后可自动形成锁止限位，在作业面人员走动、材料堆放产生的动荷载作用下不会出现脱开滑落风险。设计过程中针对不同长度规格的杆件做了扰度校核，在额定施工均布荷载作用下，杆件最大扰度控制在规范允许范围内，避免脚手板铺设后出现局部塌陷变形，

　　两端插头的尺寸公差严格匹配立杆卡座的开口尺寸，安装时无需额外敲击校准，对准后轻推即可完成锁定，拆除时仅需向上抬起杆件即可解锁，大幅提升架体搭拆的周转效率。杆件表面采用整体浸塑处理，在户外长期日晒雨淋的施工环境下可有效隔绝水汽侵蚀，避免管体锈蚀导致的截面削弱，延长杆件的周转使用次数，降低施工单位的配件采购成本。从安装边界来看，该类分类账杆件安装时需保证两端插头完全卡入立杆卡座的限位槽内，相邻同层分类账杆件需保持在同一水平面，避免出现高低差导致脚手板铺设不平整，在搭设剪刀撑的位置，分类账杆件可作为剪刀撑杆件的连接基座，无需额外增设固定扣件，进一步简化架体的搭设流程。在实际架体受力传递路径中，

　　作业面的竖向荷载首先通过脚手板传递到分类账杆件上，再通过两端的插头结构将荷载传递到两侧立杆，最终通过立杆传递到基础地面，分类账杆件的抗弯性能与连接可靠性直接决定了作业面的承载上限，因此在设计阶段针对不同长度规格的杆件分别做了1.5倍额定荷载的静载测试，验证杆件变形量与焊缝强度均满足施工安全规范要求，同时针对插头的耐磨性能做了反复插拔测试，经过数百次插拔循环后插头的尺寸磨损量仍在允许公差范围内，保证多次周转使用后的连接可靠性。不同于普通脚手架横杆的通用化设计，该系列分类账杆件的端插头结构与Kwikstage体系立杆完全适配，无法与其他类型脚手架配件混用，避免了施工现场不同体系配件混装导致的安全隐患，杆件两端的插头位置做了加厚处理，在搭设过程中即使出现轻微碰撞也不会出现变形，保证卡接功能不受影响。在超高层施工的外脚手架搭设场景中，长尺寸分类账杆件可配合立杆完成大跨度作业面的布设，减少立杆用量的同时保证架体整体刚度，在室内装修的满堂脚手架搭设场景中，短尺寸分类账杆件可灵活拼接出适配不同房间尺寸的架体结构，无需切割杆件即可完成架体布设，减少材料浪费。
