脚手架Kwikstage带和板连接构件

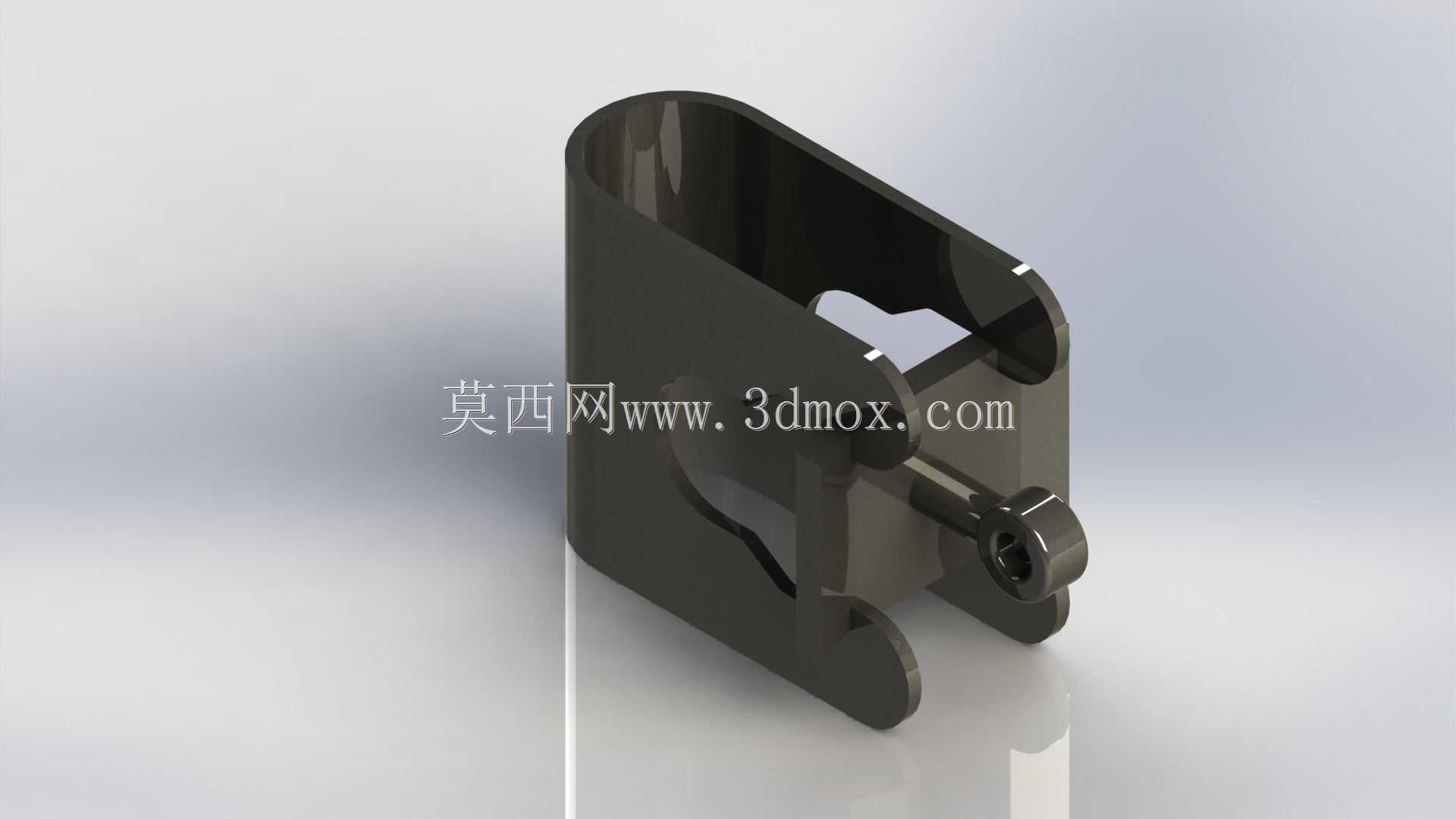

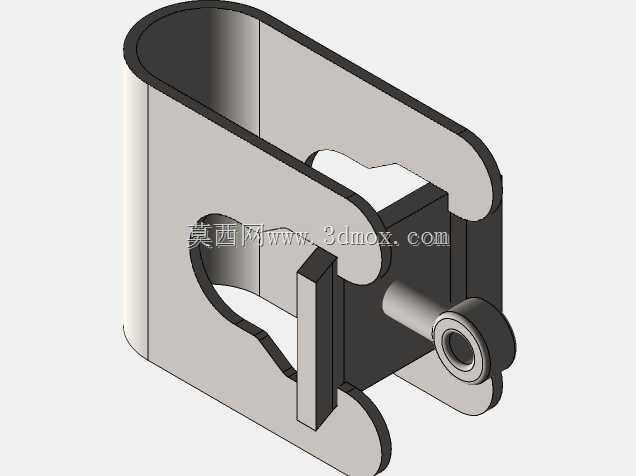

　　在建筑施工、临时支撑体系搭建、舞台架体布设、高空作业防护架组装等场景中，架体杆件之间的连接可靠性直接决定了整体结构的承载能力与抗失稳性能，Kwikstage体系作为快装式脚手架的主流制式之一，其配套的带和板构件是实现支撑管快速锁止、定位连接的核心受力零件。这类构件日常服役过程中需要承受架体传递的竖向荷载、水平方向的风荷载以及施工过程中的动载冲击，因此结构设计上优先考虑装拆效率与受力冗余的平衡，不需要额外的配套扣件即可完成与支撑管的卡接锁止，大幅降低架体搭设过程中的零件丢失率与装配工时。从结构形态来看，该构件采用U型弯折的主体结构，主体板材经过冷压成型后具备足够的抗弯截面模量，

　　两侧开设的卡口对应Kwikstage体系标准支撑管的卡位凸缘，安装时只需将卡口对准支撑管上的定位位置推入，再配合侧方的锁紧螺栓顶紧，即可完成两个正交或者平行方向支撑管的刚性连接，不需要在管材上额外打孔或者焊接附件，不会破坏支撑管本身的结构完整性，也方便后期架体拆除后的重复周转使用。设计过程中首先要匹配对应规格支撑管的外径尺寸，卡口的开口宽度需要比支撑管卡位处的直径大0.2-0.5mm，既保证安装时的推入顺畅度，又避免间隙过大造成架体组装后的晃动量超标；U型主体的内侧净宽度需要适配被连接构件的厚度，保证锁紧后两个被连接件之间没有窜动间隙；侧方的锁紧螺栓采用标准外六角头规格，适配常规施工扳手的操作空间，螺栓端部做圆角处理，

　　避免顶紧时刮伤支撑管表面的防腐涂层。从安装边界来看，该构件的整体外轮廓尺寸需要保证锁紧后螺栓端部不超出架体杆件的外轮廓范围，避免施工过程中勾挂作业人员的衣物或者安全绳，构件的所有外露边缘都做了倒钝处理，没有尖锐的冲切毛刺，降低现场装配过程中的划伤风险。主体板材的厚度选择经过荷载验算，在满足单节点设计承载力的前提下尽可能控制构件自重，降低作业人员搭设架体时的搬运负重，同时表面处理采用镀锌工艺，适应户外施工场景下的防潮、防腐蚀需求，延长构件的周转使用寿命。不同于传统的脚手架扣件需要配合螺母、垫片等多个散件，该带和板构件将锁紧结构集成在主体之上，装配时仅需操作单个螺栓即可完成锁止，即使是没有经过长期培训的作业人员也能快速掌握安装要领，

　　有效提升架体搭设的施工效率。在节点受力传递上，U型主体的弯折处做了圆弧过渡，避免应力集中造成的板材开裂，卡口的受力接触面做了局部压型加强，提升卡口位置的抗挤压变形能力，即使在超载工况下也不会出现卡口脱开的失效问题。这类构件除了应用在常规建筑脚手架体系中，也可适配临时看台支撑、展会桁架搭建、矿山临时支护架等多种需要快速组装圆管支撑结构的场景，其标准化的接口尺寸可以和同体系的其他配件完全互换，不需要单独定制加工，降低项目的配件采购与储备成本。建模过程中需要重点关注卡口位置的形位公差，保证两个卡口的同轴度以及与螺栓孔的垂直度，避免实际生产出来的零件出现安装卡滞、锁止不牢的问题；冷压成型的折弯半径需要符合板材冲压的工艺要求，折弯角度控制在公差范围内，保证U型主体的两个侧边平行度达标，避免安装时间隙不均影响锁紧效果。
