带双孔连接座的轴套式机械连接构件

项目分类:通用机械零部件 发布时间:2021-11-21 ID:401357
  • 带双孔连接座的轴套式机械连接构件
  • 带双孔连接座的轴套式机械连接构件
  • 带双孔连接座的轴套式机械连接构件
  • 带双孔连接座的轴套式机械连接构件

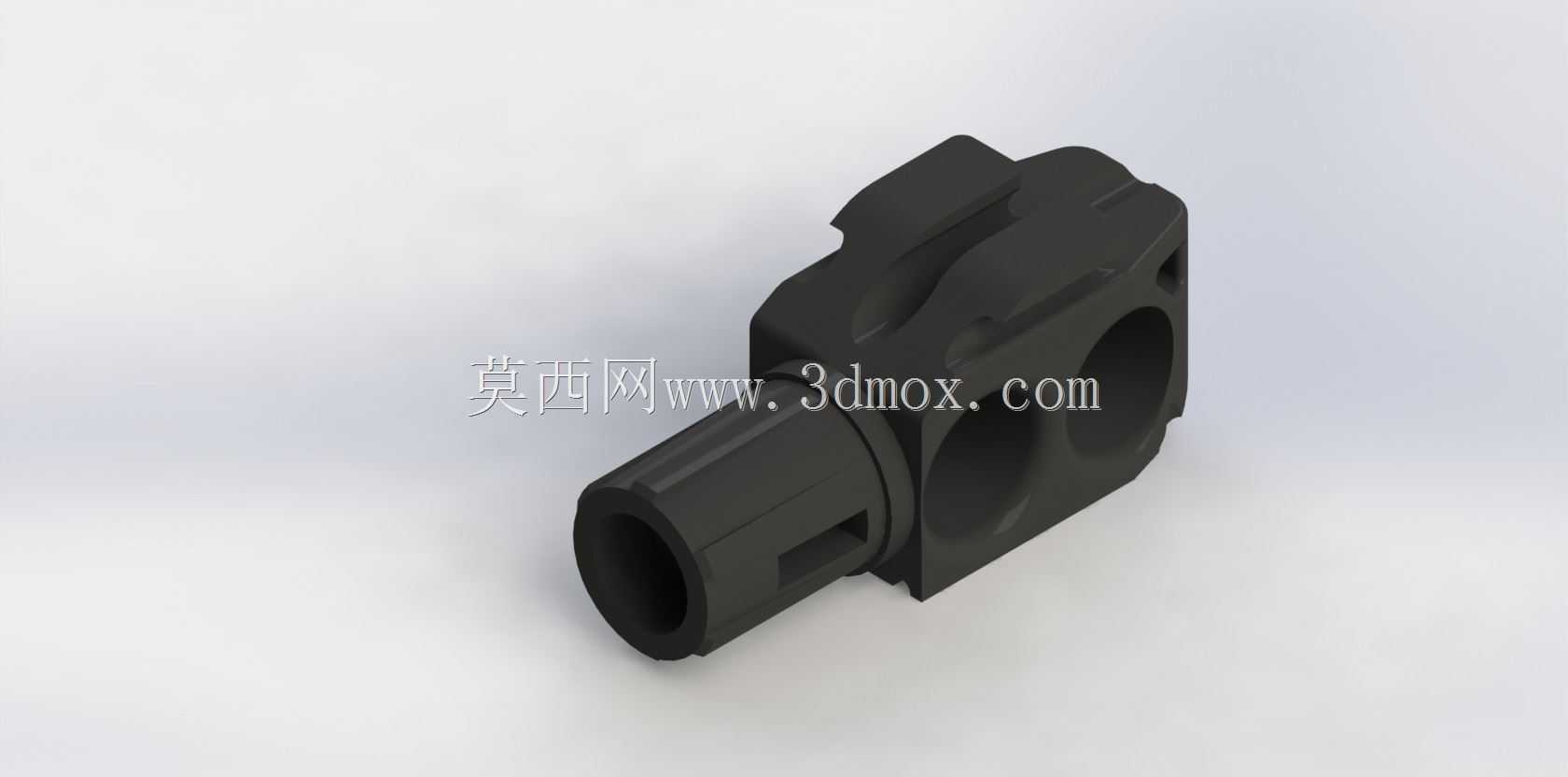

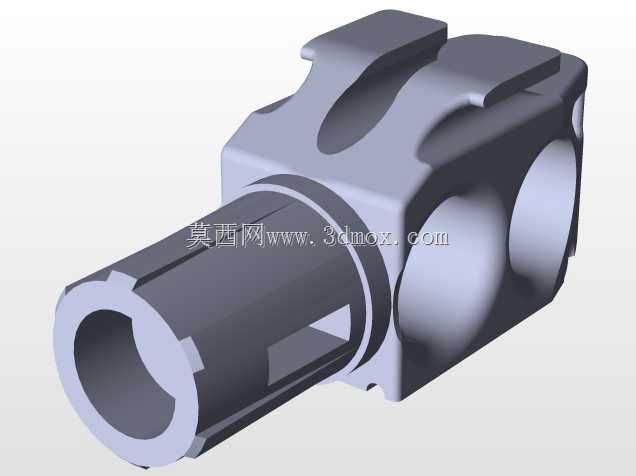

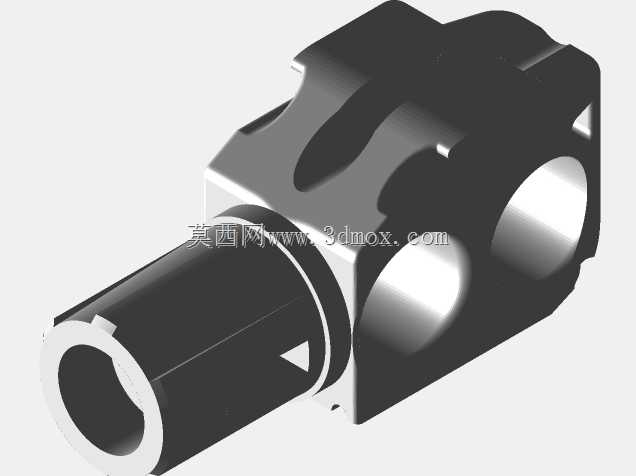

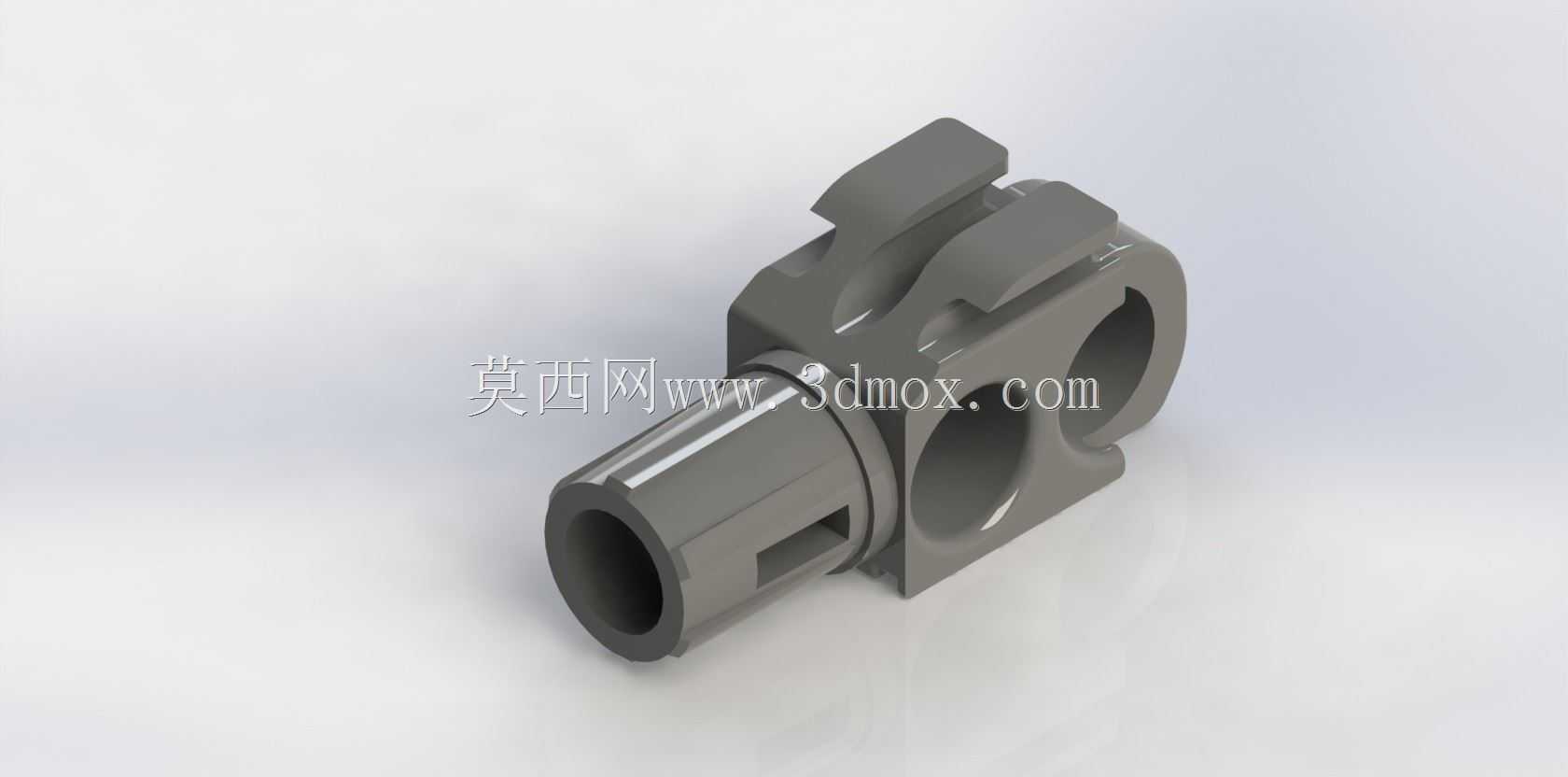

  在流体控制、小型传动机构以及工装夹具的装配链路里,这类带双孔连接座的轴套构件往往承担着轴系定位与多部件铰接的双重作用,很多一线装配调试的工程师都接触过类似结构——它不像标准轴套那样仅做单一的轴件回转支撑,而是在轴套本体上集成了带两个同轴通孔的连接耳座,能同时满足回转副支撑与相邻连杆、拨叉类零件的铰接需求,省去了额外加装连接支架的工序,也能缩小整套机构的装配占用空间。从结构细节来看,构件左端的空心轴套段内壁做了阶梯式的避让设计,靠近端口的位置有一处内凹的键槽结构,这个结构不是为了安装普通平键,更多是用来和配套轴件上的定位凸台配合,限制轴件与轴套之间的周向相对转动,避免传动过程中出现打滑偏移;

  轴套外壁靠近连接座的位置做了一圈凸起的定位环,装配时这个环面会贴靠在安装面板的基准面上,既可以控制轴套插入安装孔的深度,也能承受轴向的窜动载荷,防止长期运行后构件出现轴向移位。右侧的连接座部分做了对称的减重挖槽,两个同轴的铰接通孔内壁没有做额外的衬套槽,说明这个铰接位置的转动频次不高,更多是作为静态连接或者小角度摆动的铰接点使用,适合用在阀门拨杆驱动、小型工装的夹紧摆臂这类不需要连续回转的场景里。设计这类构件的时候,首先要确认的是轴套段的内径与配套轴径的配合公差,一般如果是做回转支撑用,会选H7/g6的间隙配合,保证轴件转动顺畅不会卡滞,如果是和轴件过盈配合做固定连接,那内壁的粗糙度要控制在Ra1.6以下,

  避免压装的时候出现内壁刮伤影响配合精度。连接座上的两个铰接孔的同轴度是整个零件的加工关键,要是两孔同轴度超差,穿入铰接销之后会出现别劲的情况,轻则导致摆臂动作卡滞,重则会让铰接销出现单侧磨损,缩短整套机构的维护周期,所以建模的时候要先以轴套的中心轴线为基准,再偏移出铰接孔的中心距,两个孔要做一次拉伸成型的特征,避免分开绘制出现基准偏移。安装边界上,轴套段的外径要比安装面板上的开孔小0.2-0.5mm,方便装配的时候顺利插入,定位环的外径要比安装开孔大3mm以上,保证有足够的承压面贴合安装基准;连接座部分的外轮廓要注意和周边摆动件的运动间隙,尤其是连接座顶部的两个凸起卡扣结构,是用来卡装防护盖板或者限位簧片的,

  设计的时候要预留出簧片的变形空间,避免装配后簧片被压死失去弹性限位的作用。实际应用里,这类构件常出现在小型气动执行机构的输出端,用来连接气缸推杆和阀门的阀杆,轴套部分套在阀杆上通过键槽结构传递扭矩,连接座的双孔和气缸推杆的叉形接头铰接,把气缸的直线运动转化为阀杆的回转运动,实现阀门的开闭控制;也有部分手动工装会用这类构件做操作手柄的连接基座,轴套固定在工装的固定轴上,连接座和手柄铰接,扳动手柄的时候就能带动轴套转动,实现工装的夹紧与松开动作。建模过程中要注意各部位的圆角过渡,尤其是轴套和连接座衔接的位置,不能做直角连接,不然热处理或者受力的时候容易出现应力集中导致断裂,一般会做R2-R3的过渡圆角,既不影响装配,也能提升零件的结构强度;铰接孔的端口要做0.5mm的倒角,方便铰接销的穿入,也能去除端口的毛刺,避免装配的时候割伤操作人员。
