汽车转向系统液压助力泵壳体结构

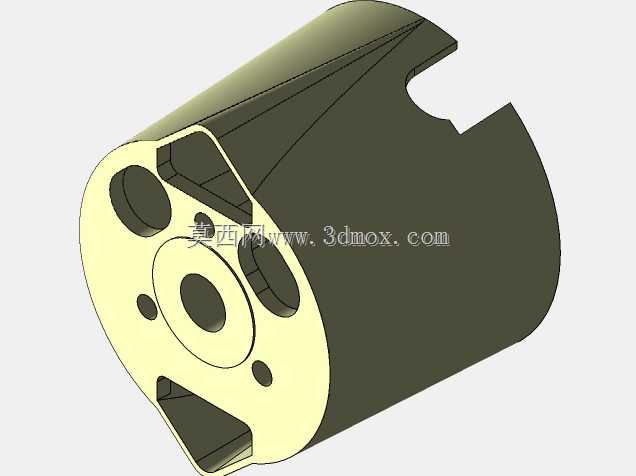

　　该零件为汽车转向助力系统的核心承载壳体，主要应用于乘用车辆的液压助力转向回路中，作为转向助力泵的主体容纳结构，承担着容置泵芯组件、密封液压油路、提供整车安装定位的多重作用。在整车转向系统的实际运行工况中，该壳体需要持续承受转向液压回路的交变油压，同时要抵御发动机舱内的温度波动、路面传递的振动冲击，因此结构设计上充分考虑了强度冗余与密封可靠性。从结构布局来看，壳体主体采用近似圆柱的腔体造型，端面分布有多个不同孔径的油路通孔与安装定位孔，其中中心大孔为泵芯转子的装配位，周边分布的小孔分别对应进油道、出油道、泄压油道以及螺栓过孔，侧方开设的异形缺口为油路接口与线束避让位，避免装配过程中与周边管路、支架发生干涉。设计过程中，

　　首先根据转向泵的额定流量、工作压力参数确定腔体的内部容积，保证泵芯转子、叶片、配流盘等组件装入后有足够的运行间隙，同时控制壳体的整体壁厚，在满足耐压强度要求的前提下尽可能降低零件重量，适配整车轻量化的设计需求。端面的孔位布局经过反复校核，各油孔的位置与配流盘的油窗严格对应，避免出现节流损失或者内部泄漏的问题，安装孔的位置度公差控制在合理范围内，保证装配时泵体与整车安装支架、发动机侧安装位的同轴度要求，防止出现装配应力导致的壳体变形或者油封早期磨损。壳体的外轮廓做了多处圆弧过渡处理，没有尖锐的应力集中棱角，在交变油压与振动载荷作用下，能够有效分散应力，避免长期运行后出现壳体开裂的故障。安装边界方面，

　　该壳体的轴向长度与径向尺寸完全匹配现有转向助力泵的整车安装空间，端面的安装孔距适配主流车型的转向泵支架安装孔位，侧方的油口位置与角度经过优化，装配后高压油管、回油管的走向不会与发动机周边的皮带轮、线束、水管发生运动干涉，预留的安装间隙满足整车装配的工艺要求，工人在总装线上可以直接完成螺栓紧固与油管插接，不需要额外调整周边部件位置。在功能实现上，壳体的内壁加工精度与端面平面度有明确要求，内壁的圆柱度公差保证泵芯转子转动时不会出现偏磨，端面的平面度保证与端盖配合后的密封性能，防止液压油出现外泄漏或者内部高低压腔窜油的问题，直接影响转向助力的输出稳定性。油路通道的内壁做了平滑过渡设计，减少液压油流动过程中的阻力损失，

　　降低转向泵工作时的液流噪声，提升整车转向操作的平顺性。壳体上的定位凸台与安装止口设计，能够保证装配时泵体与支架的定位精度，避免车辆运行过程中泵体出现移位，导致皮带传动打滑或者异响问题。针对发动机舱的复杂工况，壳体的材质选型与结构强度匹配120摄氏度的长期工作温度要求，能够承受系统最高泄压压力下的强度载荷，不会出现塑性变形，同时壳体的外表面预留了防腐处理的工艺余量，经过表面处理后可以抵御舱内的油污、水汽腐蚀，满足整车全生命周期的使用要求。
