贯流风轮与离心风轮组合式通风组件结构

　　这套通风组件采用两类风轮搭配的结构设计，核心解决小空间内的气流组织问题，常见于壁挂式新风设备、桌面空气净化装置、嵌入式浴室取暖器这类对安装厚度有严格限制的民用通风设备中。从实际装配场景来看，这类双风轮结构不需要预留大直径单风轮的转动空间，能在厚度仅120mm左右的设备壳体内完成进风、导流、送风的全流程，避免传统单风轮结构带来的设备整体厚度超标问题，适配家装吊顶、墙面内嵌这类对安装边界要求严苛的场景。

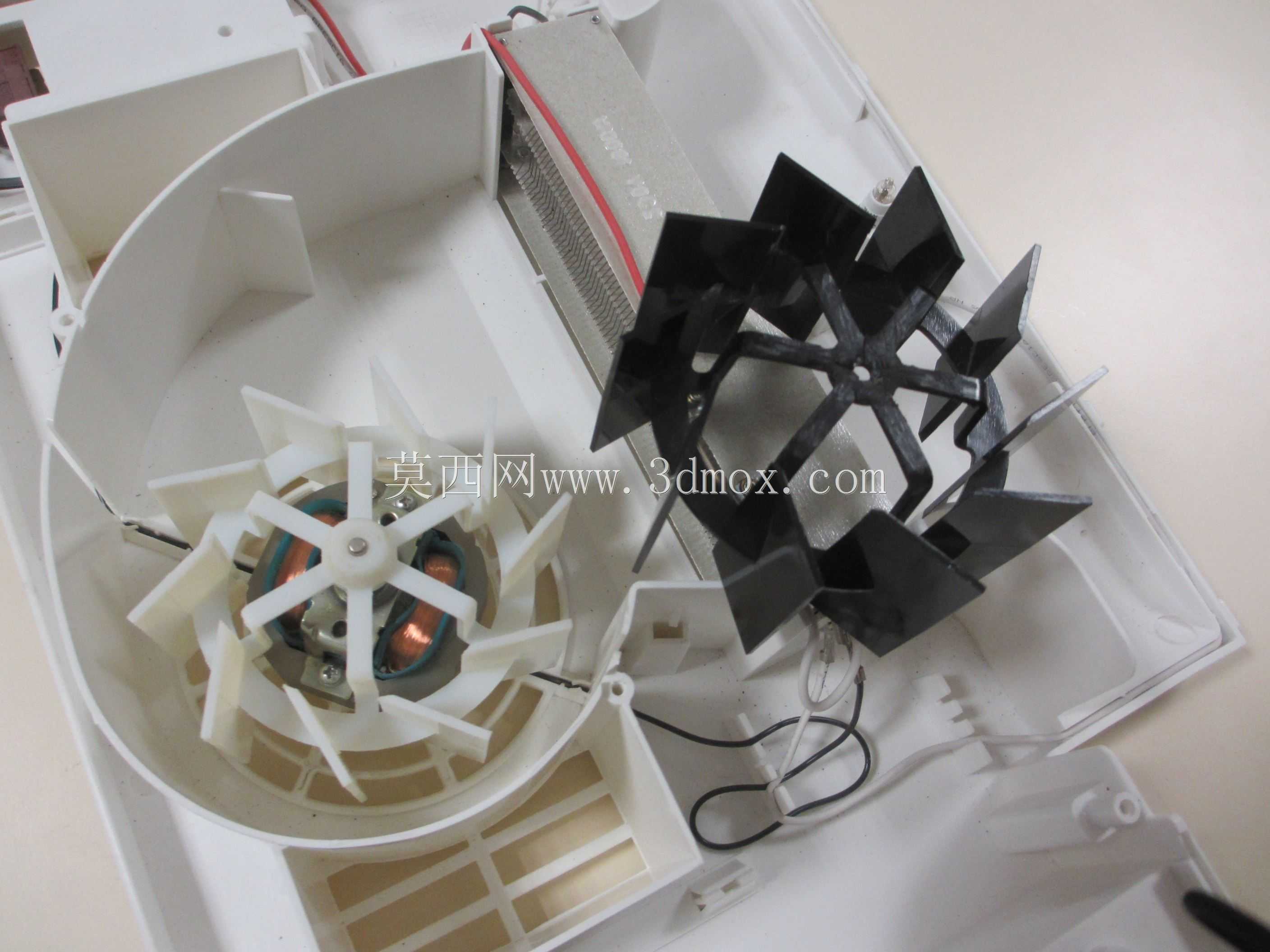

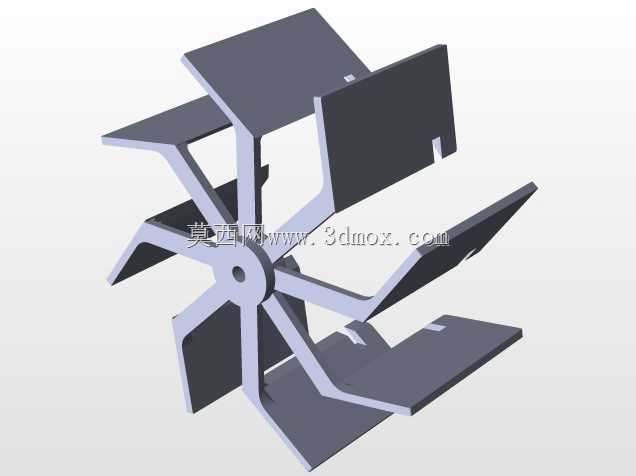

　　先看左侧的离心式风轮部分，叶片采用前倾式多翼型设计，单叶片的折弯角度经过反复调校，进风侧的叶片导角做了圆弧过渡，能降低气流进入叶道时的撞击损失，这类风轮的主要作用是产生较高的静压，克服设备内部滤网、加热模块这类阻性部件带来的风阻，确保气流能顺利穿过功能模块后送出。风轮中心的安装轴孔采用D型截面设计，和电机输出轴的配合间隙控制在0.02mm以内，既保证传动过程中不出现打滑，也方便售后维护时的快速拆装，风轮和电机端盖之间预留了3mm的安全间隙，避免长期运行后因塑料件热胀冷缩出现刮擦壳体的异响问题。

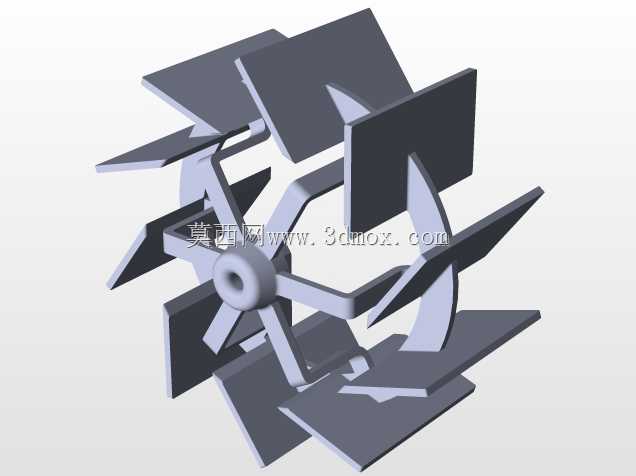

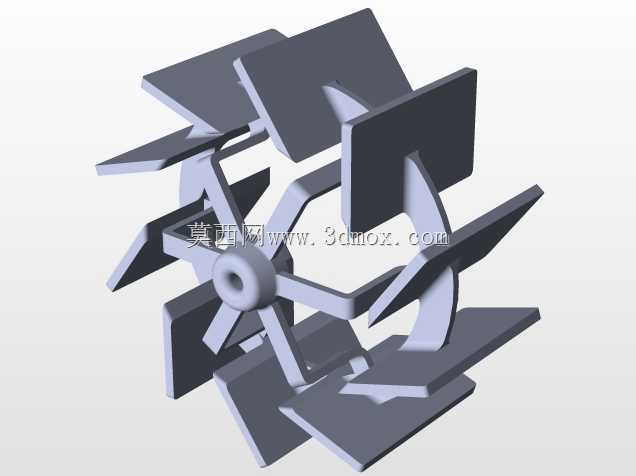

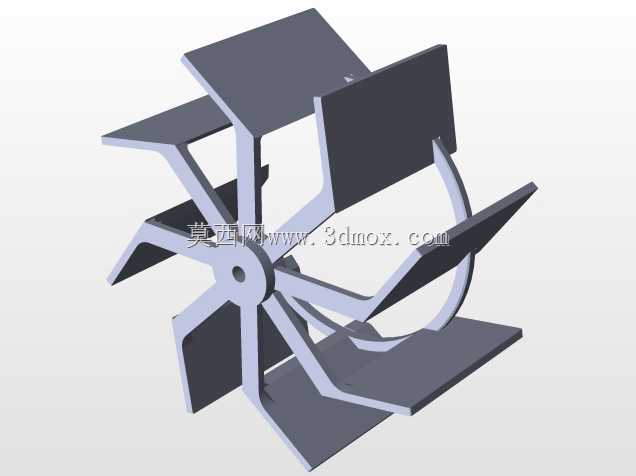

　　右侧的黑色贯流风轮采用错位叶片排布方式，相邻两节叶轮的叶片错开15度角，能有效降低风轮转动时的叶片通过频率噪声，避免运行过程中产生让人不适的低频啸叫。这类贯流风轮的送风特点是出风均匀、送风距离适中，出风面的气流覆盖宽度能达到风轮自身长度的90%以上，不会出现单离心风轮送风时中心风速高、两侧风速弱的不均匀问题。风轮的两端轴头采用耐磨POM材质镶嵌，和壳体上的轴座配合时不需要额外添加润滑脂，长期运行的磨损量能控制在0.1mm以内，满足民用通风设备上万小时的运行寿命要求。

　　从设计思路上看，这套组件没有采用传统的单风轮配大风道的方案，而是将两类风轮的优势结合：离心风轮负责克服内部阻力完成抽风，贯流风轮负责将处理后的气流均匀送出，两个风轮分别由独立的电机驱动，可以根据实际运行工况调整各自的转速，比如在净化模式下提高离心风轮转速保证风量，在静音模式下降低贯流风轮转速控制送风噪声。风道壳体的导流边做了连续的圆弧过渡，没有直角突变结构，能减少气流在风道内部的涡流损失，经过实测，这种双风轮结构的风道效率比同尺寸单风轮结构高18%左右，相同风量下的运行噪声能降低4-6分贝。

　　安装边界方面，整套组件的固定点位全部布置在风道壳体的侧边加强筋上，不需要在风轮周边额外设置固定支架，能最大限度压缩整体占用空间，组件的进出风接口采用平口设计，和设备内部的滤网、出风面板对接时只需要贴覆密封泡棉即可，不需要额外的转接结构，能减少装配环节的零件数量，降低整机的装配工时。风轮的动平衡等级按照G6.3级控制，装配前会对每个风轮做动平衡校正，在叶片上添加平衡配重块，确保转速在1200rpm时的振动值不超过0.2mm/s，避免长期运行后振动传导到壳体产生共振噪声。

　　在实际应用中，这类通风组件还可以根据设备的功能需求调整风轮的叶片数量和直径，比如用在取暖设备上时，可以适当增加离心风轮的叶片密度，提高静压值来克服PTC加热模块的高风阻；用在新风设备上时，可以适当加大贯流风轮的直径，提升送风距离，让新鲜空气能送到房间的更远区域。风轮的材质采用阻燃ABS材质，能满足电器设备的阻燃要求，即使在设备出现异常过热的情况下，也不会出现熔融滴落的问题，符合家电安全的相关标准要求。
