摩托车专用手机导航固定支架结构

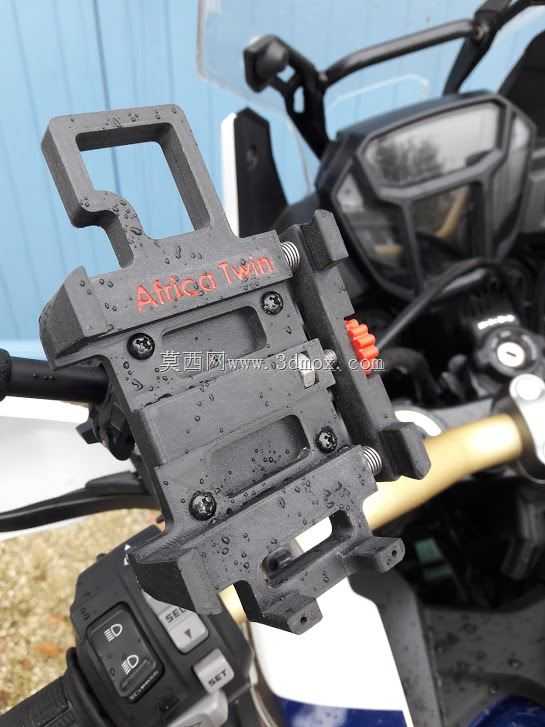

　　这款支架主要适配大排量探险类摩托车的车把安装场景，针对长途摩旅、非铺装路面骑行的使用需求设计，核心作用是为骑行者提供稳固的手机搭载位，满足导航、行车数据查看的使用需求，避免骑行过程中手持设备带来的安全隐患。从实际使用场景来看，探险类摩托车常面临高速行驶、颠簸路面、雨天骑行等复杂工况，普通塑料支架容易出现断裂、夹持松动、设备脱落的问题，这款支架采用硬质耐磨基材加工，整体结构做了加厚处理，受力部位设置了加强筋结构，能够抵消路面颠簸带来的持续振动，避免长期使用后出现结构疲劳变形。

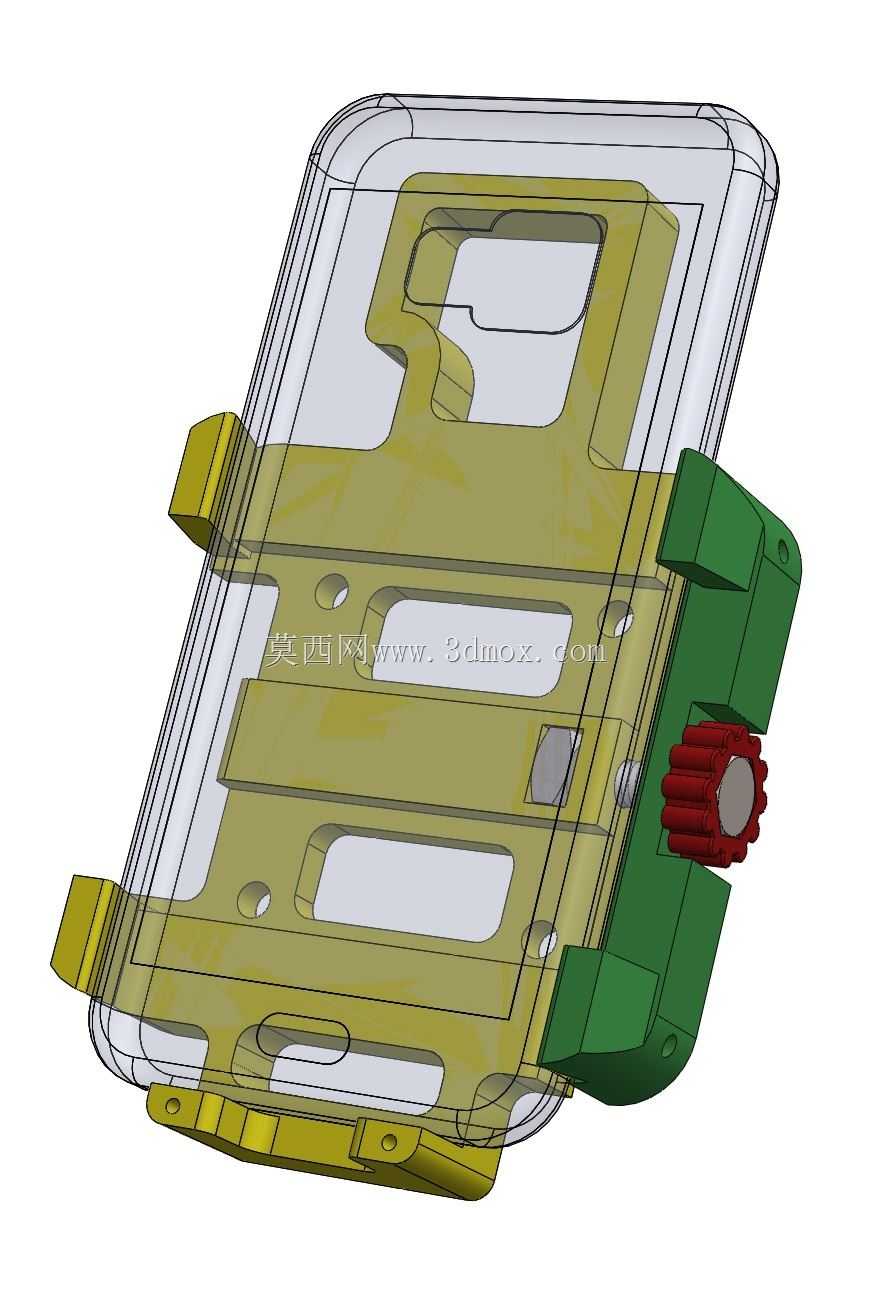

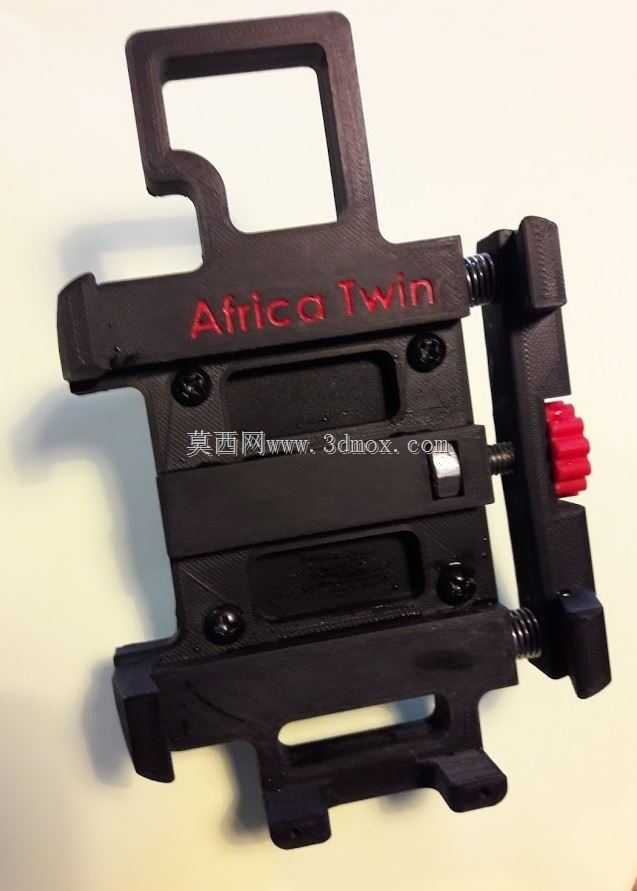

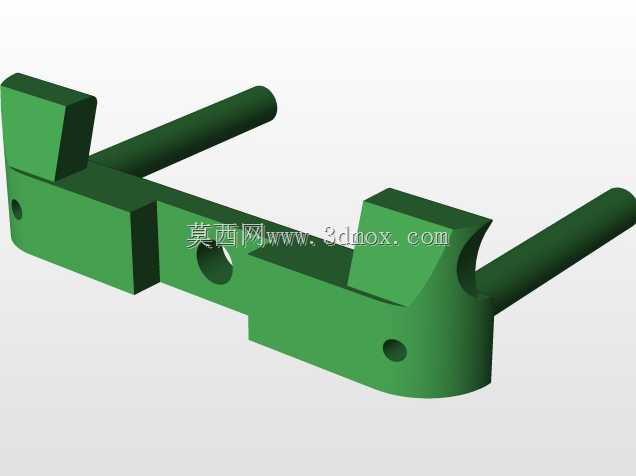

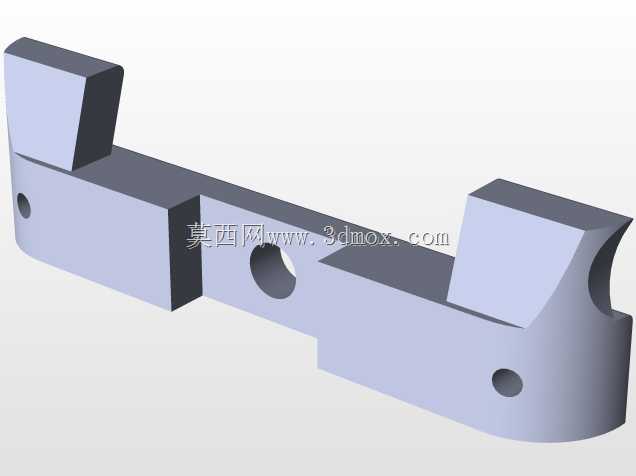

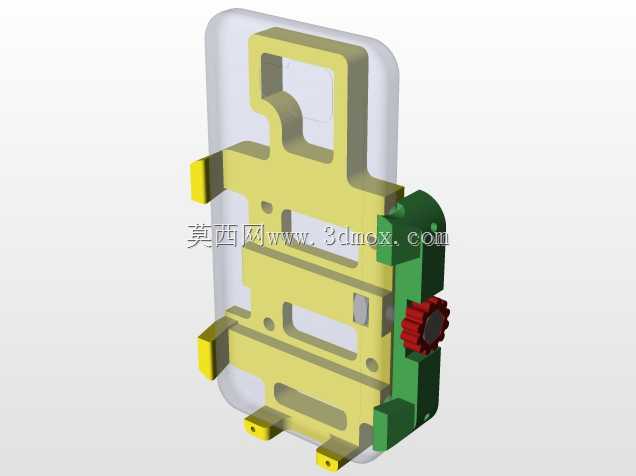

　　从功能特性来看，支架采用双侧弹簧夹持结构，侧边设置了带防滑齿的调节拨块，能够适配不同宽度的手机设备，夹持臂内侧预留了缓冲垫安装位，可粘贴橡胶垫避免刮花手机边框，同时增大夹持摩擦力，即使在高频振动下也不会出现设备滑移。支架底部设置了托边结构，能够承托手机底部重量，避免单侧受力导致的夹持失效，上方的框式压边可以限制手机向上窜动，四个方向的限位结构配合，形成全包围的固定效果。支架表面做了哑光耐磨处理，印有对应适配车型的标识，既提升了外观辨识度，也能避免长期日晒雨淋导致的表层氧化掉色。

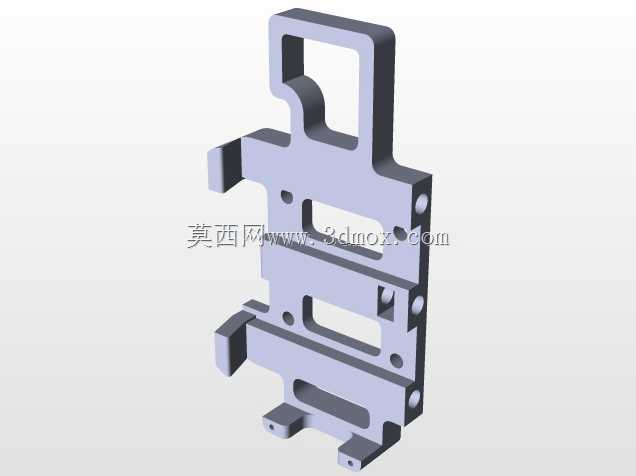

　　设计思路上，这款支架没有采用通用夹装的万能结构，而是针对特定车型的车把安装位做了适配，安装孔位完全匹配原车预留的固定点，不需要额外打孔或者改装车把结构，安装时只需要拆除原车对应位置的固定螺丝，将支架对位锁紧即可，不会破坏原车的结构完整性。支架整体做了镂空减重设计，在保证结构强度的前提下尽可能减少自重，避免给车把带来额外的负重，影响骑行转向手感。镂空结构同时能够减少风阻，高速行驶时不会因为迎风面积过大产生额外的风噪或者振动。

　　安装边界方面，支架的整体厚度控制在18mm以内，安装后不会突出车把过多，避免骑行过程中磕碰腿部或者影响车把转向角度，夹持范围覆盖宽度70mm到90mm、厚度6mm到12mm的主流智能手机，安装后手机屏幕中心与骑行者视线的夹角控制在15度以内，骑行时不需要大幅度低头就能看清导航信息，兼顾使用便利性与骑行安全。支架的固定脚位做了沉孔设计，锁紧螺丝安装后不会突出支架表面，避免刮蹭手机或者骑行手套，所有边角位置都做了R3以上的圆角处理，没有尖锐棱角，避免安装和使用过程中造成划伤。

　　从结构细节来看，支架的弹簧夹持结构做了防脱出设计，弹簧两端设置了限位卡槽，即使长期使用弹簧出现弹性衰减，也不会从支架内弹出导致夹持失效。侧边的调节拨块做了防滑纹理设计，戴骑行手套也能轻松操作，实现单手快速取放手机。支架背部预留了充电线束的走线路槽，安装后可以将充电线从槽内引出连接手机，避免线束外露拉扯导致的接口损坏，同时也让车把区域的布线更加整洁，不会因为线束杂乱影响其他操控按键的使用。针对雨天使用场景，支架的结构没有积水死角，表面的疏水设计能够让雨水快速流走，不会在夹持位置积存雨水导致手机底部长期接触水汽。
