摩托车发动机进气转接连接结构

　　这款结构件主要应用在小排量两轮摩托的动力系统进气回路中，承担化油器与气缸头之间的气道转接、安装定位功能，是进气通路里不可缺少的连接载体。从实际装车场景来看，这类转接件直接决定了进气道的平顺性，一旦内部流道设计出现突变、台阶，会直接打乱进气涡流，降低气缸充气效率，最终反映到整车动力响应迟滞、怠速不稳、油耗抬升等实际问题上，所以在结构设计阶段，流道的顺滑过渡是优先级最高的设计指标。

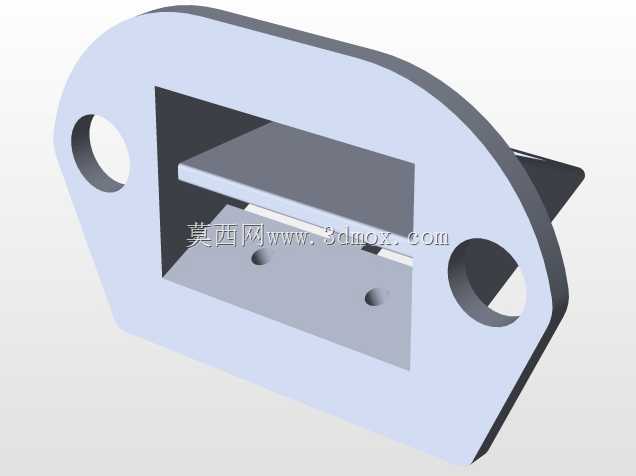

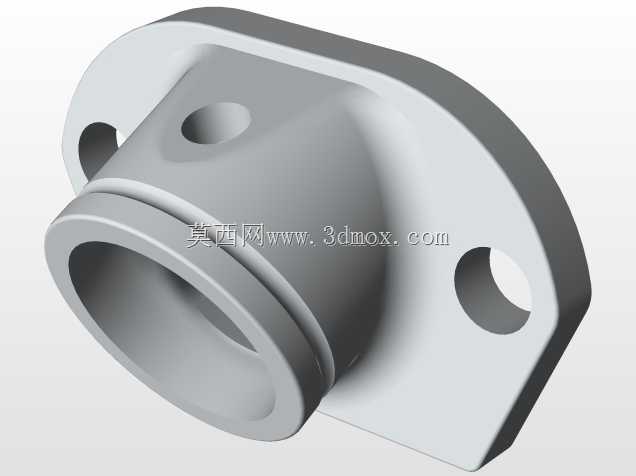

　　从结构功能拆分来看，零件一侧的圆柱接口是对接化油器出气端的配合面，接口外径做了多层环形凹槽结构，用来嵌套橡胶密封套，避免负压状态下出现漏气问题，凹槽的深度和宽度都匹配常用的摩托进气胶圈规格，装配时不需要额外定制密封件，维修替换的通用性较强。另一侧的方形法兰面是贴合气缸头进气侧的安装基准，法兰上分布的两个通孔是螺栓过孔，孔位的位置度公差控制在0.1mm以内，保证装配时螺栓能顺利穿入气缸头的螺纹孔，不会出现别劲、密封面压合不均的问题。法兰和圆柱接口之间的过渡段做了圆滑的壁厚渐变，既避免了壁厚差过大带来的注塑或压铸成型缩孔缺陷，也让内部气道的转向角度更平缓，减少进气阻力。

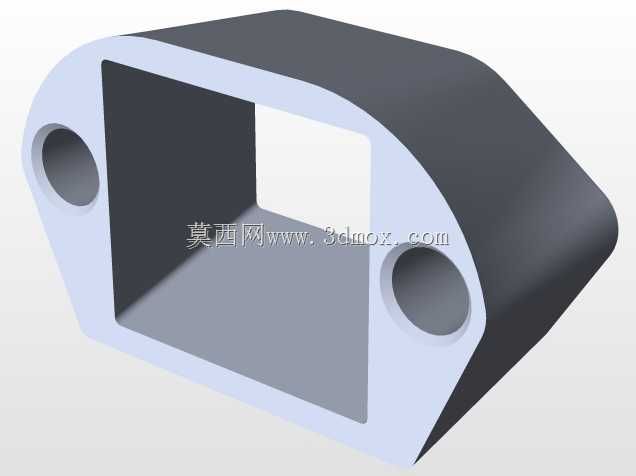

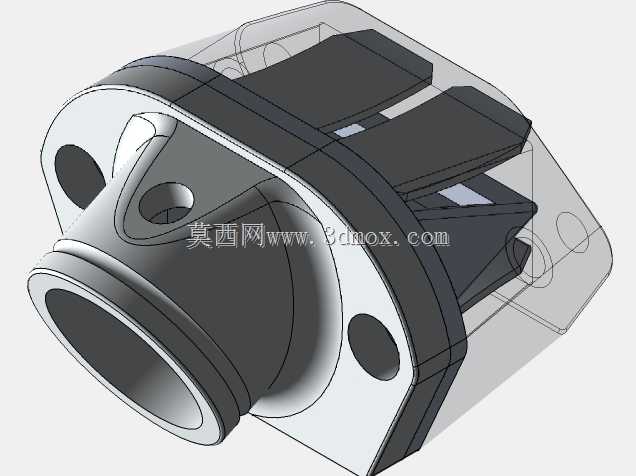

　　设计过程中，首先要匹配对应排量发动机的进气流量需求，确定内部流道的通径尺寸，通径过小会限制进气量，无法满足高转速下的动力输出需求，通径过大则会降低进气流速，影响低转速区间的扭矩输出，这款结构的流道通径是结合125cc排量发动机的常用进气参数确定的，兼顾了高低转速的进气表现。外部结构上，透明区域示意的是外围的防尘护罩安装位，护罩卡接在主体结构的凸台上，不需要额外螺丝固定，能阻挡骑行过程中溅起的泥水、灰尘附着在密封胶圈位置，延长密封件的使用寿命。

　　安装边界方面，法兰面的平面度要求控制在0.05mm以内，装配时配合纸质密封垫就能实现可靠密封，不需要额外打密封胶，方便后期拆解维护。圆柱接口的轴向长度预留了12mm的胶圈安装余量，胶圈装配后不会出现过度压缩或者松脱的问题。零件整体的外轮廓尺寸充分考虑了车架周边的安装空间，不会和车架主梁、油箱底部、点火线路等周边部件发生运动干涉，装车时不需要对周边部件做额外切割、改动，直接替换原有同规格转接件即可完成装配。

　　从结构强度角度考虑，主体壁厚设置在3.5mm，既满足了压铸成型的工艺要求，也能承受发动机工作时的振动载荷，不会在长期使用后出现法兰断裂、接口开裂的问题。内部流道的表面做了顺滑处理，没有明显的凸起、合模线残留，避免气流经过时产生紊流。两个安装孔的周边做了局部加厚处理，分散螺栓拧紧时的压应力，避免拧紧力矩过大时法兰面出现压溃变形。
