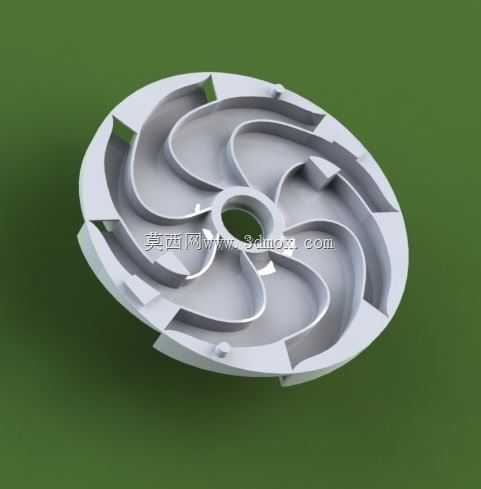

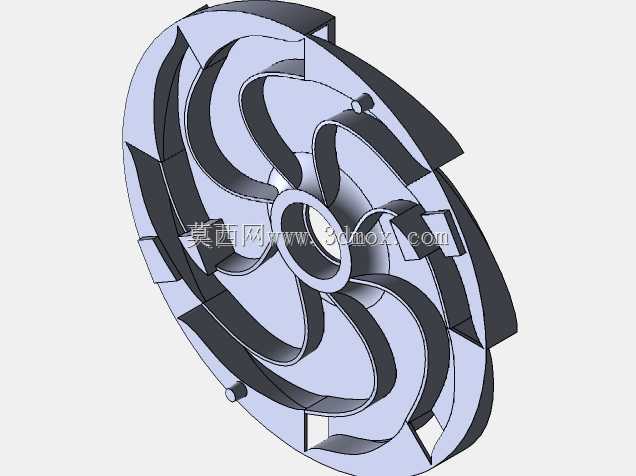

离心泵闭式叶轮三维结构设计

　　该叶轮作为离心泵核心过流做功部件，主要应用在市政供水、工业循环水输送、暖通空调水循环、农田排灌等场景的单级或多级离心泵中，承担将电机输入的机械能转化为输送液体压力能与动能的核心作用，其水力性能直接决定整泵的扬程、效率、汽蚀余量等关键运行参数。从结构设计来看，该叶轮采用闭式叶轮结构形式，包含前后盖板、六片空间扭曲叶片、中心轮毂安装孔三个核心组成部分，相比开式、半开式叶轮，闭式结构的叶轮流道封闭性更好，容积效率更高，适合输送不含大颗粒杂质的清水或物理性质与水接近的洁净液体，运行过程中液体泄漏损失更小，在额定工况点的运行效率普遍比同参数半开式叶轮高5到8个百分点。叶片采用空间扭曲曲面设计，

　　设计过程中严格按照速度三角形理论匹配各流层的叶片进口安放角，从轮毂侧到轮缘侧的叶片进口角随半径增大做梯度调整，尽可能降低液体进入叶轮流道时的冲击损失，避免大冲角运行引发的局部脱流，提升叶轮的高效运行区间宽度；叶片出口边做了斜切处理，能够有效降低叶轮出口的尾迹涡流强度，减少压水室内部的水力脉动，降低泵组运行过程中的振动与噪声水平。叶轮前盖板的外轮廓采用流线型锥面过渡，从进口边到出口边的曲率变化平滑连续，能够引导液体平顺进入叶轮流道，减少进口段的局部水力损失，同时前盖板与泵体密封环配合的位置设计有等直径的圆柱配合面，配合间隙控制在0.2到0.4毫米之间，平衡密封效果与装配便利性，间隙过大会导致容积效率大幅下降，

　　间隙过小则容易在运行过程中出现密封环与叶轮的摩擦抱死。中心轮毂位置的安装孔采用等直径圆柱孔设计，孔壁加工有标准键槽，能够与泵轴通过平键实现周向固定，传递电机输出的扭矩，轮毂端面设计有轴向定位台阶，装配时与轴肩贴合实现叶轮的轴向定位，保证叶轮在泵腔内部的轴向位置精度，避免运行过程中出现轴向窜动引发的动静部件摩擦。从安装边界来看，该叶轮的径向最大尺寸适配对应泵型的泵腔内径，装配后叶轮出口与压水室隔舌的间隙控制在径向尺寸的3%到5%区间，间隙过小容易引发压力脉动增大、隔舌冲刷磨损加快的问题，间隙过大则会导致水力效率下降、扬程降低；叶轮进口端的密封环配合位置与泵体密封环的轴向配合长度满足运行时轴向窜动的补偿需求，

　　不会因为轴的热伸长导致配合面脱离。设计过程中对叶片间的流道做了等过流面积校核，从进口到出口的流道过流断面面积变化平缓，避免出现局部突扩或突缩引发的涡流损失，同时对叶片厚度做了等强度优化，在满足铸造工艺要求与结构强度的前提下尽可能减薄叶片厚度，减少叶片对液流的排挤影响，提升过流能力。该叶轮的材质适配范围较广，根据输送介质的不同可以选用灰铸铁、球墨铸铁、铸钢、青铜或者工程塑料进行加工铸造，模型的曲面连续性满足数控加工或者3D打印的工艺要求，所有曲面之间均做了G1连续过渡，不存在尖锐棱角或者曲面破面，既可以用于铸造模具的设计制作，也可以直接用于流体仿真分析的几何模型导入，仿真前只需要做简单的几何清理即可划分高质量的流体网格，完成不同工况下的水力性能预测。
