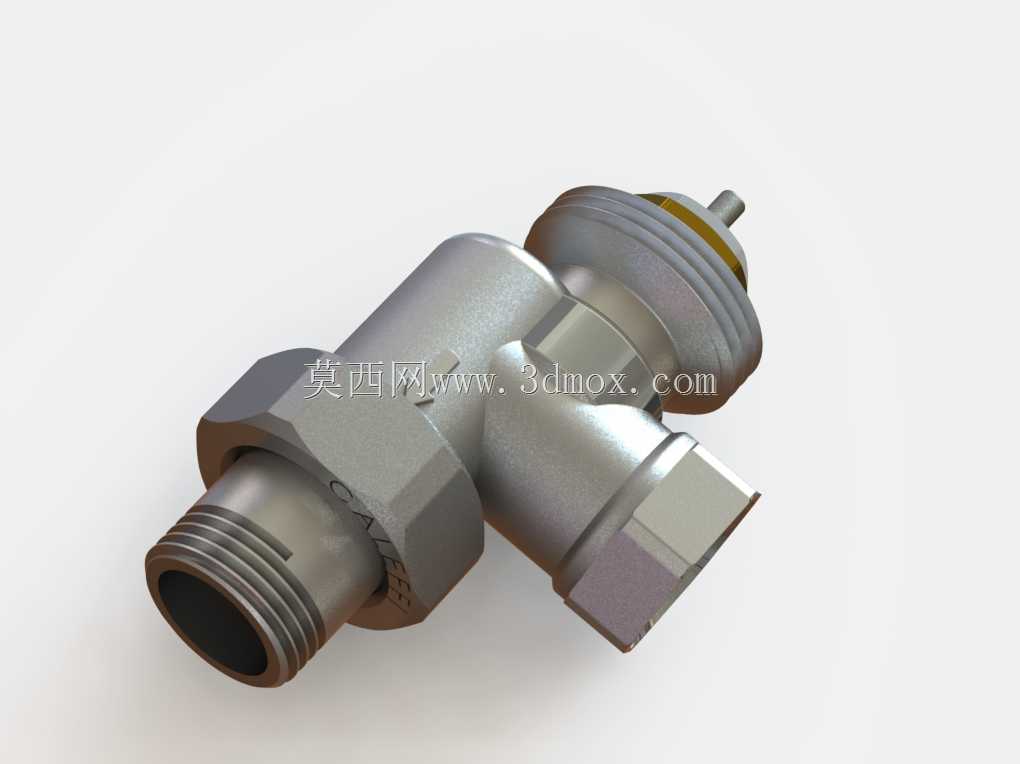

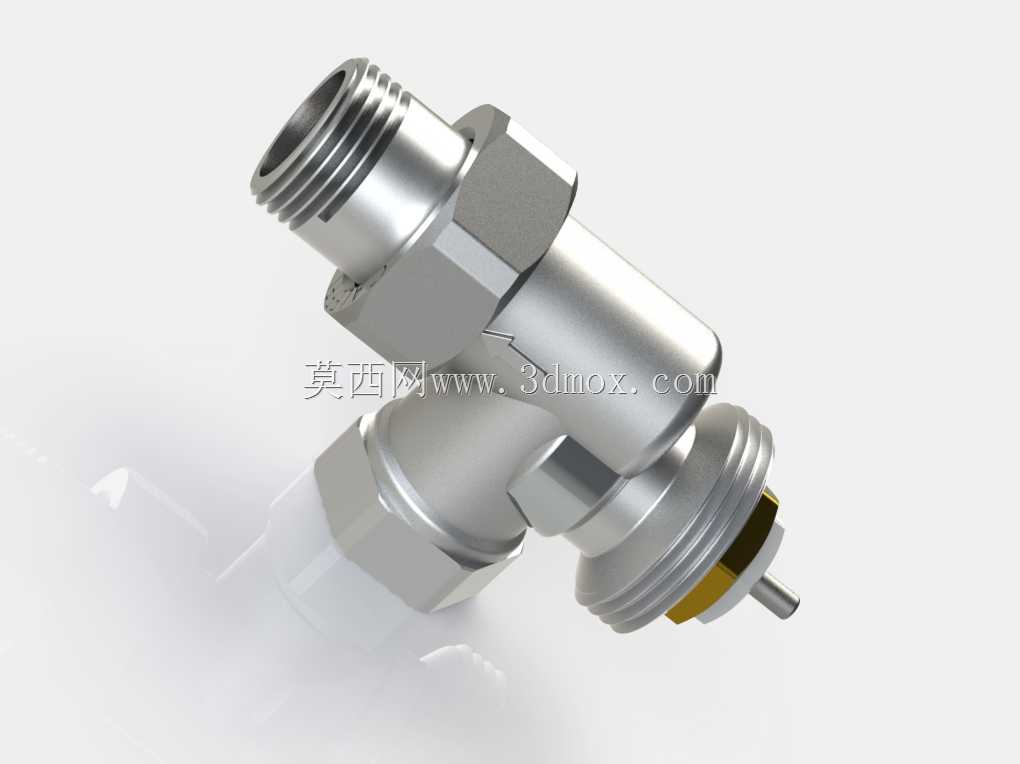

1/2英寸内外丝轴向V形卡列菲恒温阀结构

　　在民用采暖、小型工业温控流体回路的管路布设场景里，这类轴向V形连接的恒温控制阀是末端温控调节的核心执行部件，区别于常规角式、直通式恒温阀的安装走向，轴向结构的阀体能顺着管路轴向排布，不会在垂直管路方向形成突出的安装占位，尤其适合预埋管路、狭小设备夹层内的阀件安装场景，能有效减少管路弯折带来的流阻损失，也能避免外置突出阀件被磕碰损坏的风险。从实际使用功能来看，这款阀件承担着流体通断调节、出水温度恒定控制的核心作用，通过端部的感温元件感应管路内流体温度，配合内部的V形节流结构动态调整过流截面积，当进水温度出现波动时，感温组件驱动阀芯位移，改变V形通流口的开合程度，稳定输出端的流体温度，避免水温骤冷骤热影响使用体验，

　　也能减少超温带来的管路密封件老化风险。在结构设计层面，这款阀件采用F-M内外丝连接形式，也就是一端为外螺纹直连管路内丝接口，另一端为内丝对接外丝管路端头，1/2英寸的接口规格是民用供水、采暖回路的通用通径，适配常规四分管路的安装需求，无需额外做变径转接。阀体主体采用六角防滑结构设计，在安装拧紧过程中可以用普通活动扳手、开口扳手直接卡持六角受力面，不会因为夹持力过大损伤阀体表面，也能保证安装扭矩达到密封要求，避免螺纹连接处出现渗漏。两端的螺纹衔接处都预留了密封件安装位，实际装配时可以搭配生料带、橡胶密封圈实现端面与螺纹的双重密封，适配1.6MPa以内的低压流体输送工况。从安装边界尺寸来看，这款阀件整体顺着管路轴向延伸，

　　最大径向尺寸出现在中部的六角夹持位，安装时只需要预留扳手操作的径向空间即可，不需要在阀体侧方预留额外的调节手柄操作空间——因为这款阀的感温调节端顺着轴向布置在阀体末端，调节操作时顺着管路轴向就能完成温度设定旋钮的操作，不会和周边布设的其他管路、墙体饰面形成干涉。建模过程中重点还原了V形节流口的配合角度、内外螺纹的标准牙型、六角夹持位的对边尺寸、感温端的伸出长度这些关键装配尺寸，虽然没有做内部细小弹簧、密封胶圈的精细化建模，但所有和安装、选型相关的外部尺寸都严格按照实物测绘参数绘制，能直接用于管路排布的干涉检查、安装空间预留校核，也能作为水暖系统BIM建模时的阀件族库素材使用。在实际选型匹配时，需要注意这款阀的流向要求，

　　阀体上标注的箭头方向需要和管路内流体流向保持一致，否则会影响感温元件的温度检测精度，导致恒温控制失效；螺纹连接时的拧紧扭矩需要控制在合理范围，扭矩过大会导致阀体螺纹开裂，扭矩不足则会出现渗漏，中部的六角结构就是专门为安装受力设计的，不要用管钳直接夹持阀体圆柱面，避免夹伤阀体表面导致防腐层破损。另外这款阀的感温端伸出长度是固定的，安装时要注意感温端不要被管路保温层完全包裹，需要保证感温元件能充分接触流体，同时避免和管路内的其他构件发生碰撞，轴向安装的结构让整个阀件的受力方向和管路走向一致，相比角式阀能减少管路长期使用过程中因为应力集中导致的接口渗漏问题，在明装管路场景下也更整洁美观，不会出现阀件突兀突出的情况。
