工业设备嵌入式操作控制盒结构设计

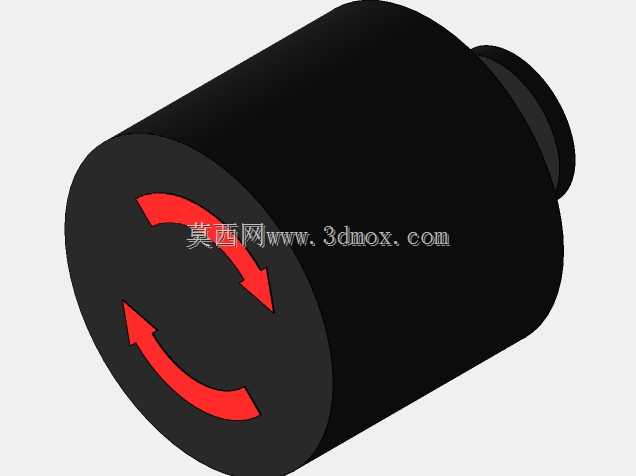

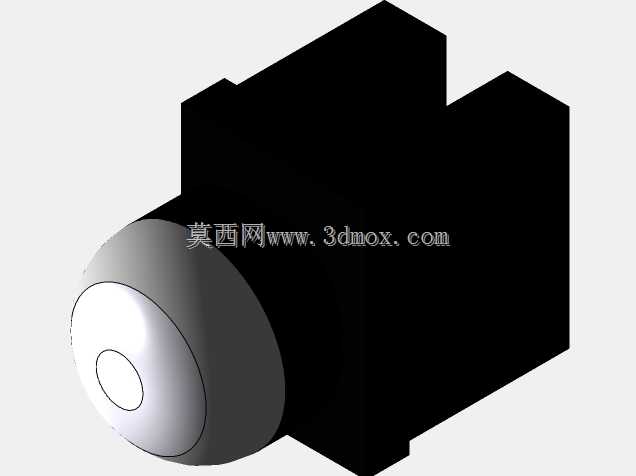

　　在各类工业生产设备的电控系统搭建中，操作面板作为操作人员与设备核心控制系统交互的直接载体，其结构设计合理性直接影响设备操作效率、长期运行可靠性以及现场运维的便捷性。本次呈现的操作控制盒结构，采用嵌入式安装的主体构型，主体外壳做了阶梯式凸台造型设计，前端突出的圆形操作端预留了旋钮或急停按钮的安装位，后端的方形腔体用于容纳内部接线端子、控制电路板以及信号转接模块，整体结构兼顾了外露操作区域的人机交互便利性与内置电控元件的防护需求。从实际应用场景来看，这类操作面板常被集成在中小型自动化专机、生产线旁的工位控制箱、小型加工设备的机身侧方位置，操作人员可通过前端的操作元件完成设备启动、停止、参数微调、工况切换等常规操作，

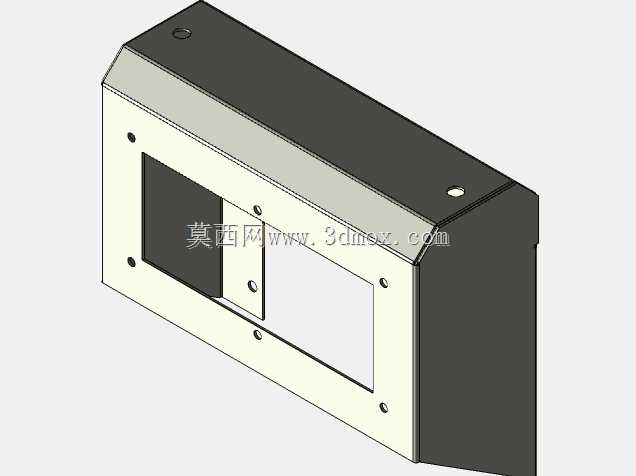

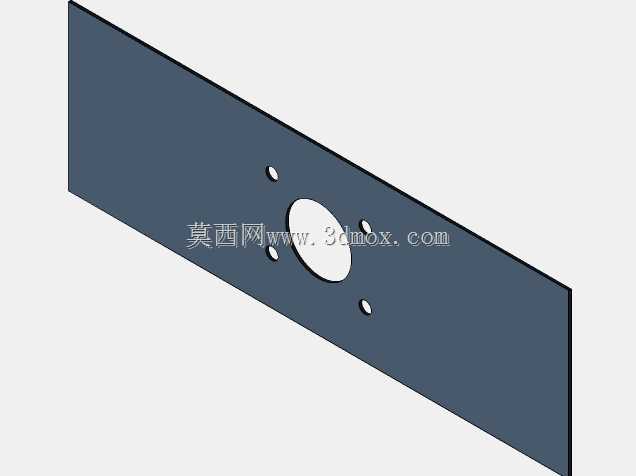

　　无需打开设备主电控柜即可完成大部分日常操作，大幅降低现场操作的动线长度，提升生产节拍下的操作响应速度。在设计思路层面，该结构优先考虑了现场安装的适配性，主体外壳的阶梯造型可直接卡入设备机身预留的安装开孔内，配合侧边的固定孔位可实现快速锁紧，无需额外设计复杂的安装支架，适配厚度在1.5mm到3mm之间的设备钣金护板安装需求。前端圆形操作端的突出高度经过反复校核，既保证操作人员在站立操作时手部有足够的操作空间，不会与设备外壳发生磕碰，又不会因突出尺寸过大导致现场物料转运、人员通行时发生误碰。后端方形腔体的内部空间做了分区设计，靠近前端操作端的区域用于安装操作元件的固定座，后方预留的走线空间可容纳多股控制线缆的弯折与排布，腔体边缘预留的密封槽可加装橡胶密封条，在有粉尘、少量切削液飞溅的加工车间场景下，可达到IP54左右的防护等级，避免外界杂物进入腔体内部造成电路短路、元件卡滞等故障。从外形尺寸与安装边界来看，该操作面板的整体横向宽度适配常规小型设备的侧方安装空间，不会占用过多的设备外立面面积，前端圆形操作端的直径符合常规工业操作按钮的安装尺寸规范，可直接适配市面上主流的22mm安装口径的按钮、旋钮、指示灯等标准电控元件，无需额外定制非标操作元件，降低后续备件替换的成本。后端腔体的深度控制在合理范围内，不会过度伸入设备内部，避免与设备内部的传动机构、走线槽、其他电控模块发生空间干涉，在结构设计阶段就已经预留了接线端子的安装位置，

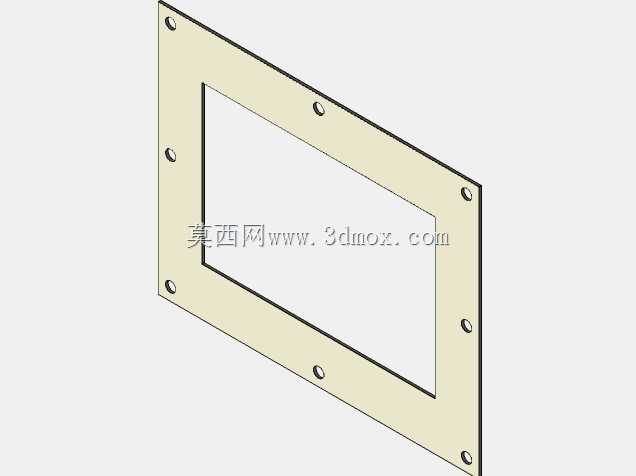

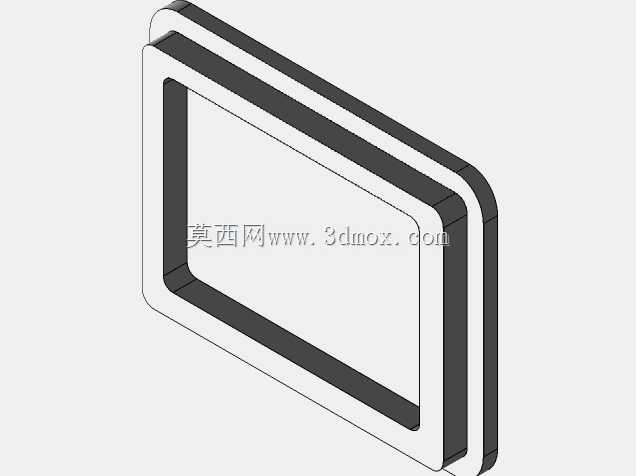

　　线缆从腔体后方的进线孔接入后，可顺着腔体侧壁的走线卡扣规整排布，减少线缆杂乱导致的信号干扰问题。在功能特性上，该结构的外壳采用硬质工程塑料或压铸铝合金材质的设计预留，可根据不同应用场景选择对应材质，普通车间环境可选用阻燃ABS材质降低整体重量与成本，在有油污、高温环境的加工场景可选用压铸铝合金材质提升结构强度与耐温性能。外壳的拼接处采用卡扣加螺丝的双重固定方式，日常维护时只需拧下固定螺丝即可打开面板更换内部元件，卡扣结构可保证外壳拼接处的贴合度，避免长期使用后出现接缝变大、防护性能下降的问题。前端操作面的边缘做了圆弧过渡处理，不会在操作人员操作时划伤手部，操作面的平面度经过严格控制，可保证按钮、旋钮安装后与操作面贴合紧密，

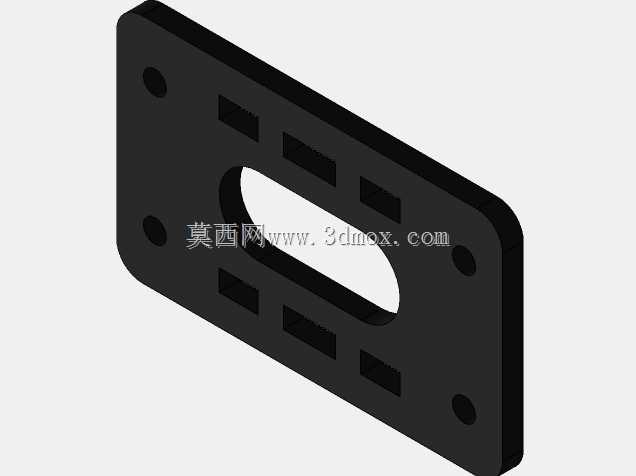

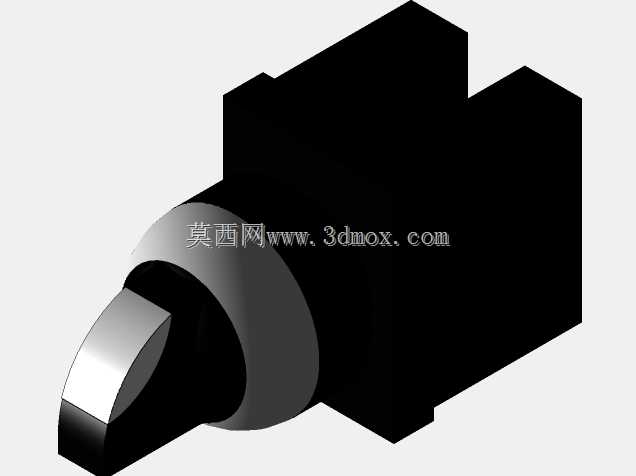

　　不会出现缝隙积灰的问题。在实际设备配套过程中，这类操作面板的结构设计还需要考虑与设备整体外观的协调性，阶梯式的造型相比传统的纯方形面板更具辨识度，同时可在凸台表面预留标识粘贴区域，用于标注各操作按钮的功能标识，方便操作人员快速识别对应功能。针对不同设备的操控需求，该结构的前端操作端还可灵活调整开孔数量与布局，既可以安装单个急停按钮作为设备的紧急停止控制端，也可以加装多个旋钮、指示灯、小型选择开关，实现多工况的切换与状态显示。在安装固定的细节设计上，该结构的安装卡边做了加厚处理，在长期使用过程中不会因螺丝锁紧力过大导致卡边断裂，固定孔位采用沉孔设计，螺丝安装后不会突出面板表面，保证操作面的平整性，避免勾挂操作人员的衣物或者现场的清洁抹布。腔体内部的加强筋布局经过优化，既提升了整体外壳的结构强度，避免在安装或者受外力冲击时发生变形，又不会过多占用内部的元件安装空间，加强筋的位置也避开了元件安装位与走线路径，不会影响内部元件的装配与线缆排布。
