槽式皮带输送给料设备结构设计

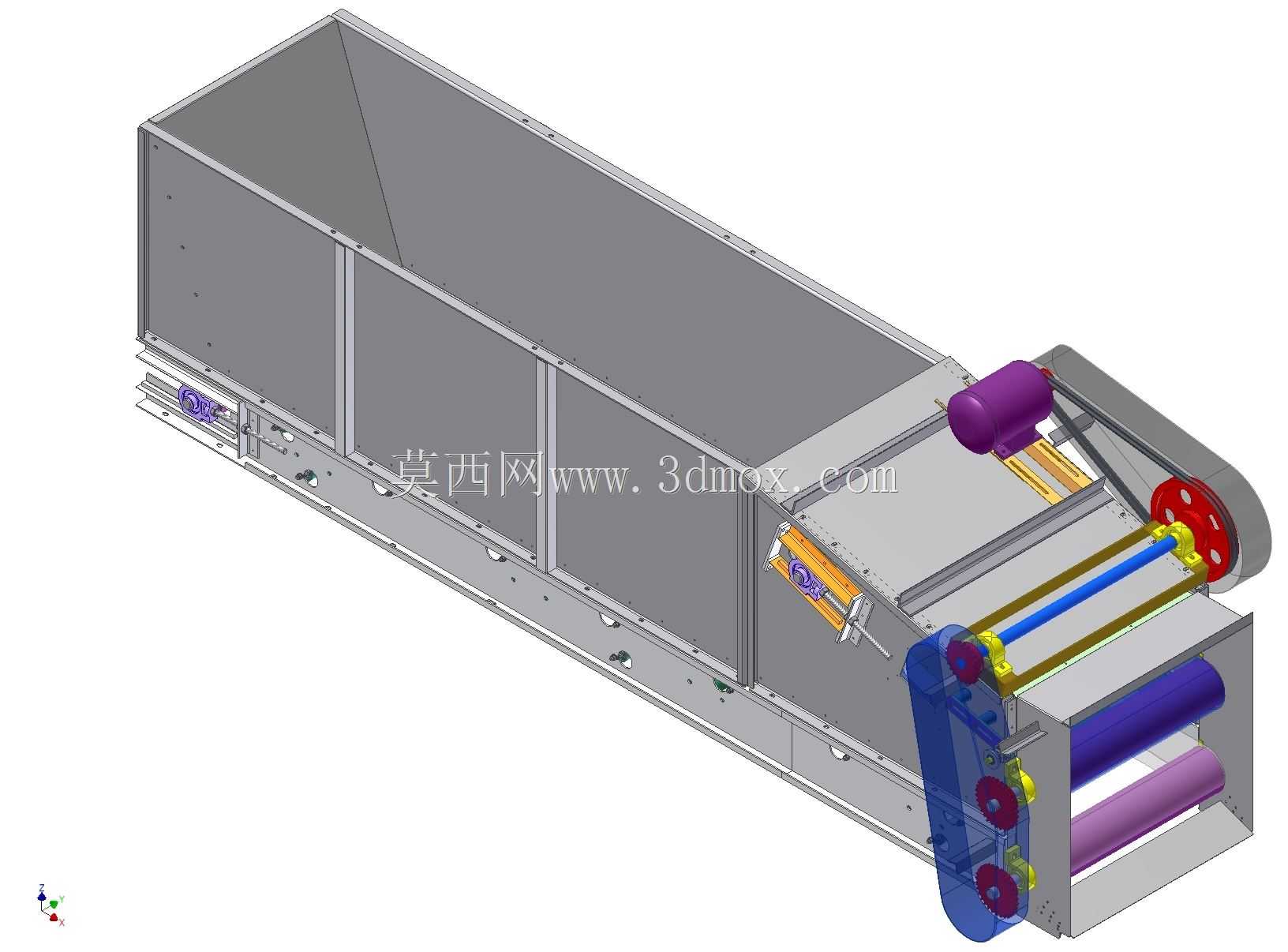

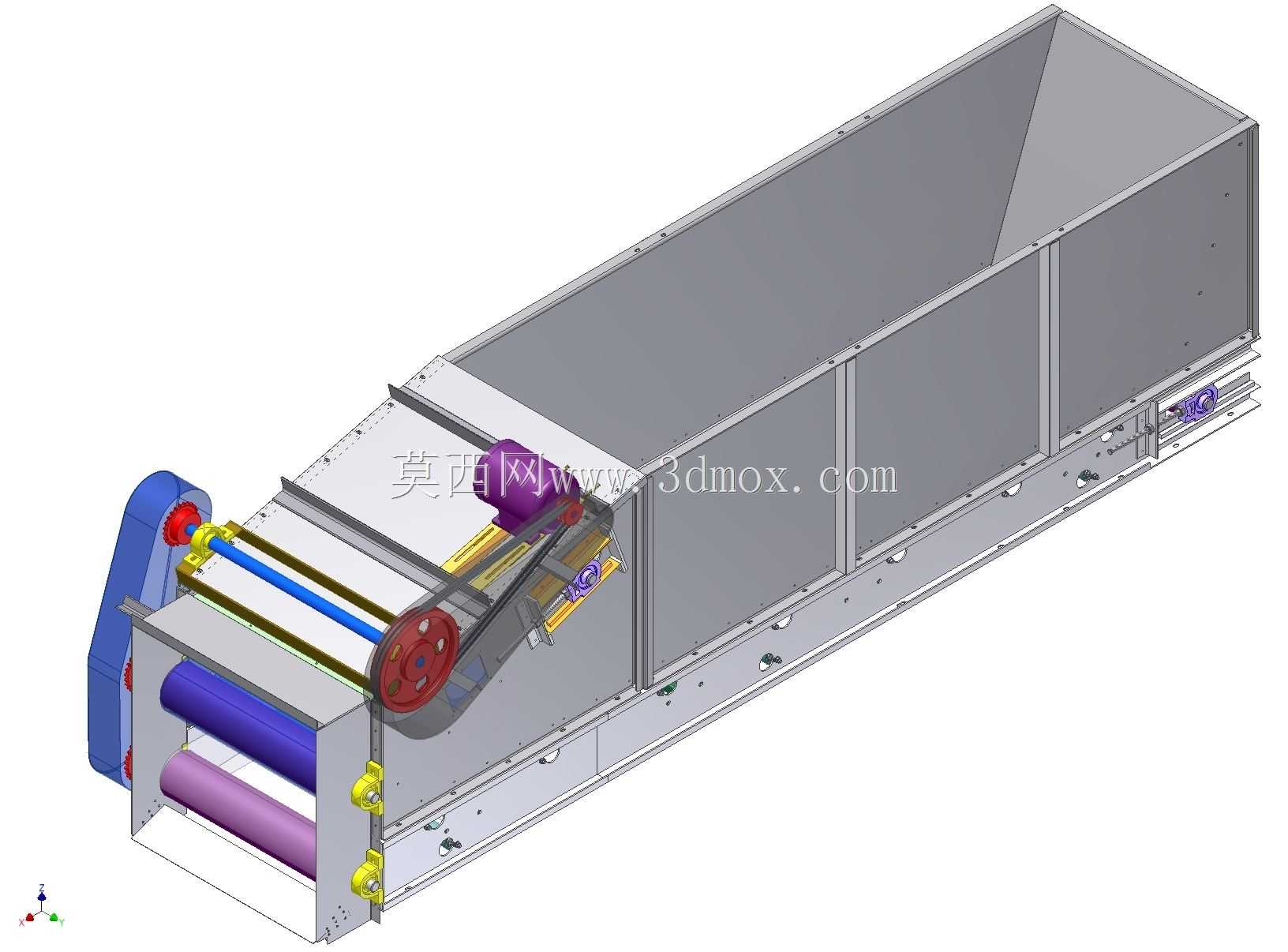

　　这款槽式皮带输送设备主要面向散状物料的连续转运工况设计，常见于粮食加工、建材生产、矿产分选、固废处理等行业的生产线衔接环节，承担上游料仓出料到下游破碎、筛分、包装工序的均匀给料任务，相比普通平皮带输送机，其两侧加高的挡料槽结构能有效避免颗粒状、粉状物料在输送过程中撒漏，尤其适配堆积密度较大、流动性一般的散料输送场景。从结构设计逻辑来看，设备整体采用分段式框架搭建，主承载框架采用标准型钢折弯焊接成型，槽体侧板分段拼接，每段侧板之间通过螺栓紧固连接，既方便加工阶段的板材下料与折弯成型，也能降低运输过程中的超宽尺寸限制，现场安装时仅需对接各段框架的连接孔位即可完成主体拼装，无需大量现场焊接作业。设备的驱动端布置在出料侧，

　　采用电机减速机直联驱动主动辊的结构，传动链路短，传动效率损失小，主动辊表面做包胶处理，能增大与皮带之间的摩擦力，避免重载工况下皮带打滑丢转；从动端布置在进料侧，配套张紧调节机构，通过调整从动辊的前后位置来控制皮带的张紧度，补偿皮带长期运行产生的塑性伸长，张紧行程预留了足够的调节余量，可适配不同伸长率的工业皮带选型。上下托辊组沿输送方向等间距布置，下托辊采用平行托辊支撑皮带回程段，上托辊根据槽体角度做适配设计，保证皮带在承载段完全贴合槽体内壁，不会出现皮带跑偏刮蹭侧板的问题；设备两侧的挡料槽高度根据额定输送量做匹配设计，槽体内壁做光滑处理，减少物料与壁面的摩擦阻力，避免湿黏物料挂壁堆积。从安装边界来看，

　　设备进料端预留了与上游料仓出料口对接的法兰安装位，可直接通过螺栓连接料仓出料溜槽，无需额外制作转接结构；出料端的落料位置做了导料斜板设计，能让物料顺着斜板平稳落到下游设备进料口，减少物料下落产生的扬尘与冲击。传动部分的防护罩采用可拆卸式薄钢板折弯制作，将传动辊、链轮等运动部件完全封闭，避免生产过程中杂物卷入传动机构，也能防止人员误触运动部件造成安全事故，防护罩上预留了观察口，日常巡检时可直接观察皮带运行状态与传动部件的磨损情况，无需整体拆卸防护罩。设备底部的安装支架预留了地脚螺栓连接孔，可直接固定在混凝土基础或者钢结构平台上，支架高度可根据上下游设备的衔接高度做适配调整，安装时需保证设备整体沿输送方向的水平度偏差控制在允许范围内，

　　避免皮带长期跑偏运行。在功能设计上，这款输送设备可根据实际生产需求调整输送速度，通过更换不同速比的减速机或者搭配变频电机，就能实现输送量的无级调节，匹配不同产能的生产线节拍；槽体的宽度、整体输送长度都可根据现场工况做模块化拓展，核心的传动组件、托辊组件均采用通用化设计，备件替换成本低，日常维护仅需定期检查皮带磨损情况、各转动部位的润滑状态、紧固件的松紧程度即可，运维难度低。设计阶段针对散料输送常见的卡料、撒料、跑偏问题做了针对性优化，比如在槽体两端设置了防跑偏挡边，在进料口位置设置了缓冲托辊组，承受物料下落的冲击，避免皮带被砸伤过早损坏；回程段设置了清扫器，及时刮除皮带表面粘附的物料，避免物料进入辊组与皮带之间造成辊面磨损。
