立式框架结构粉末混合搅拌设备结构设计

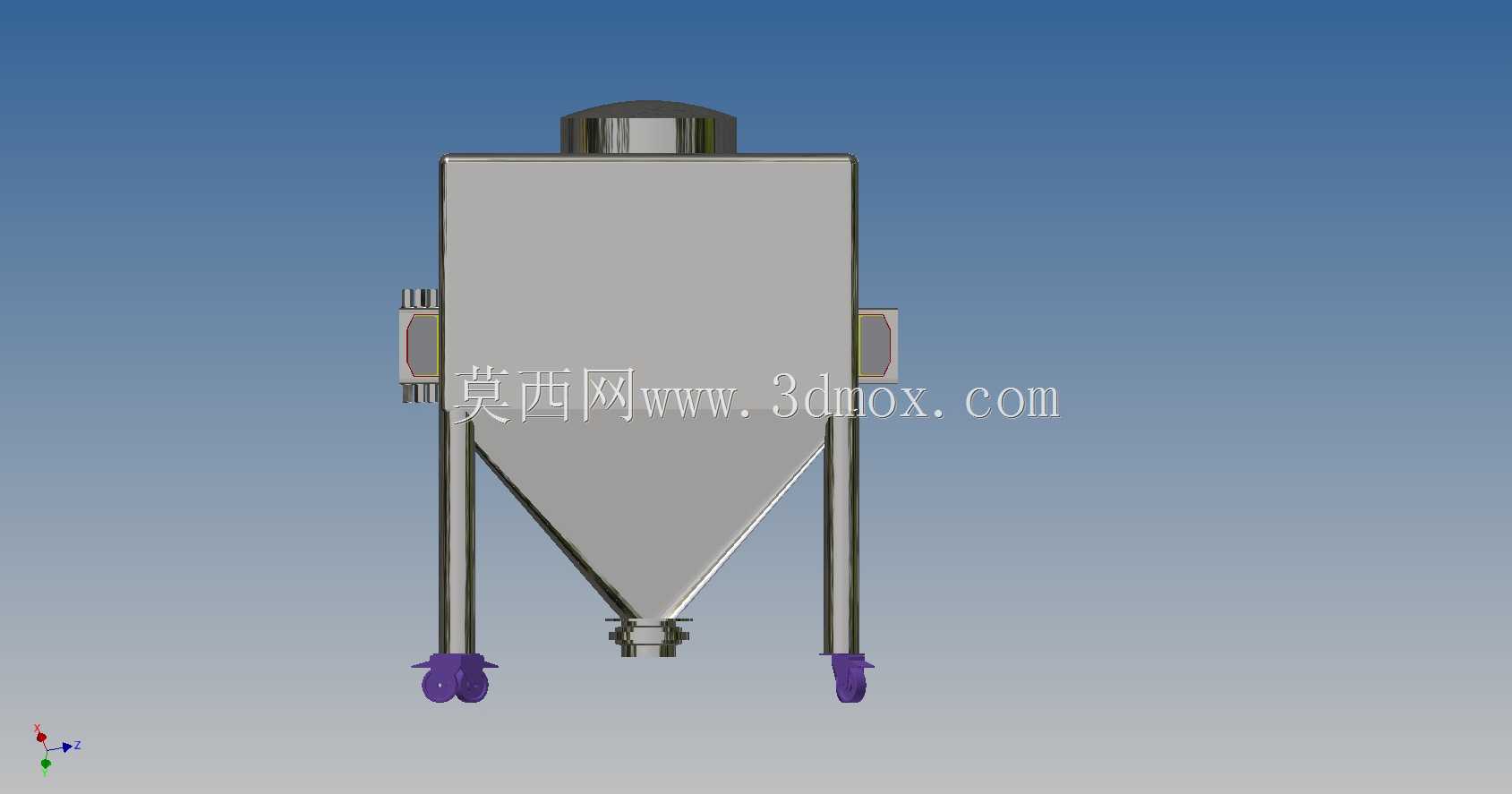

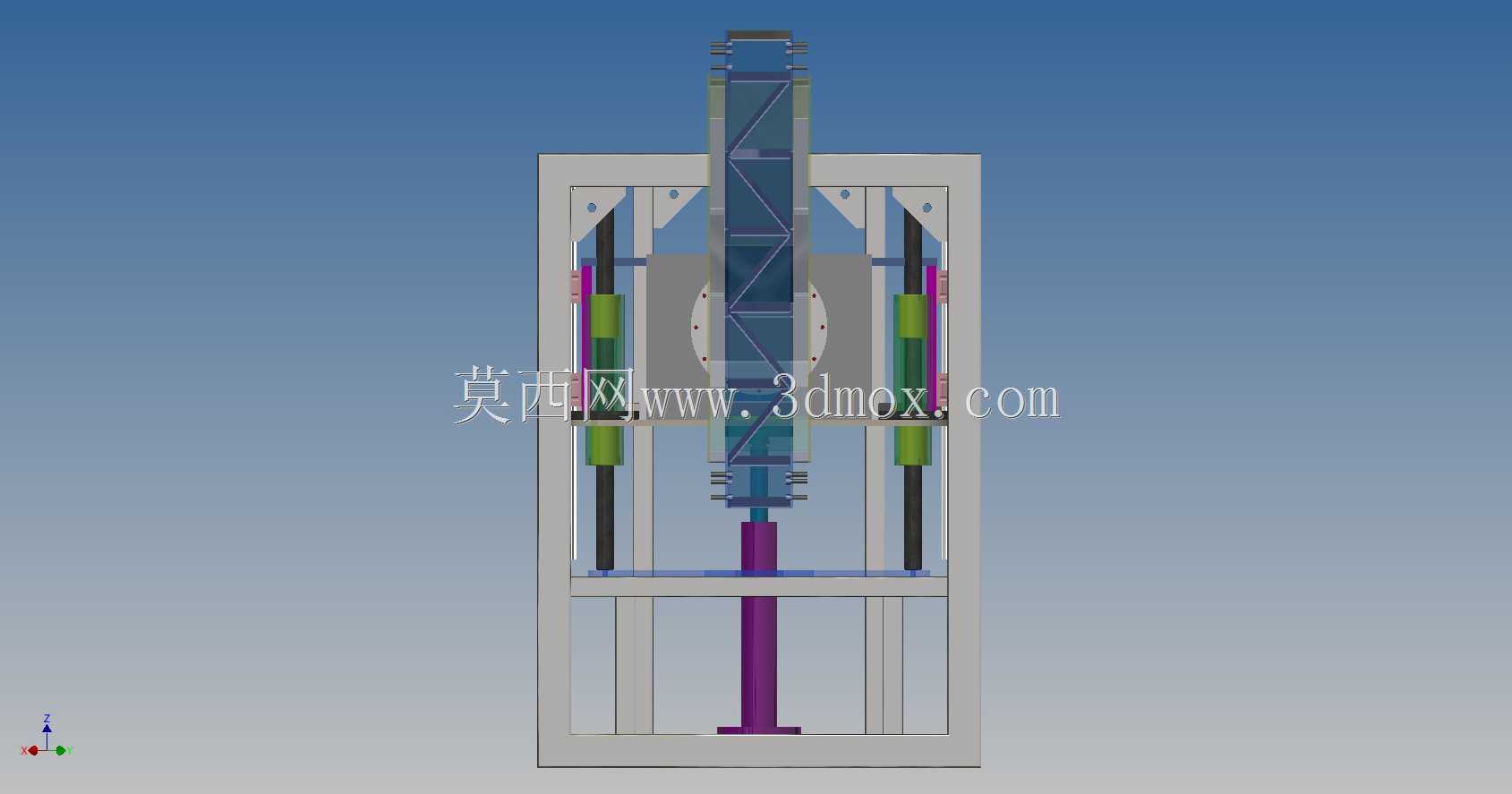

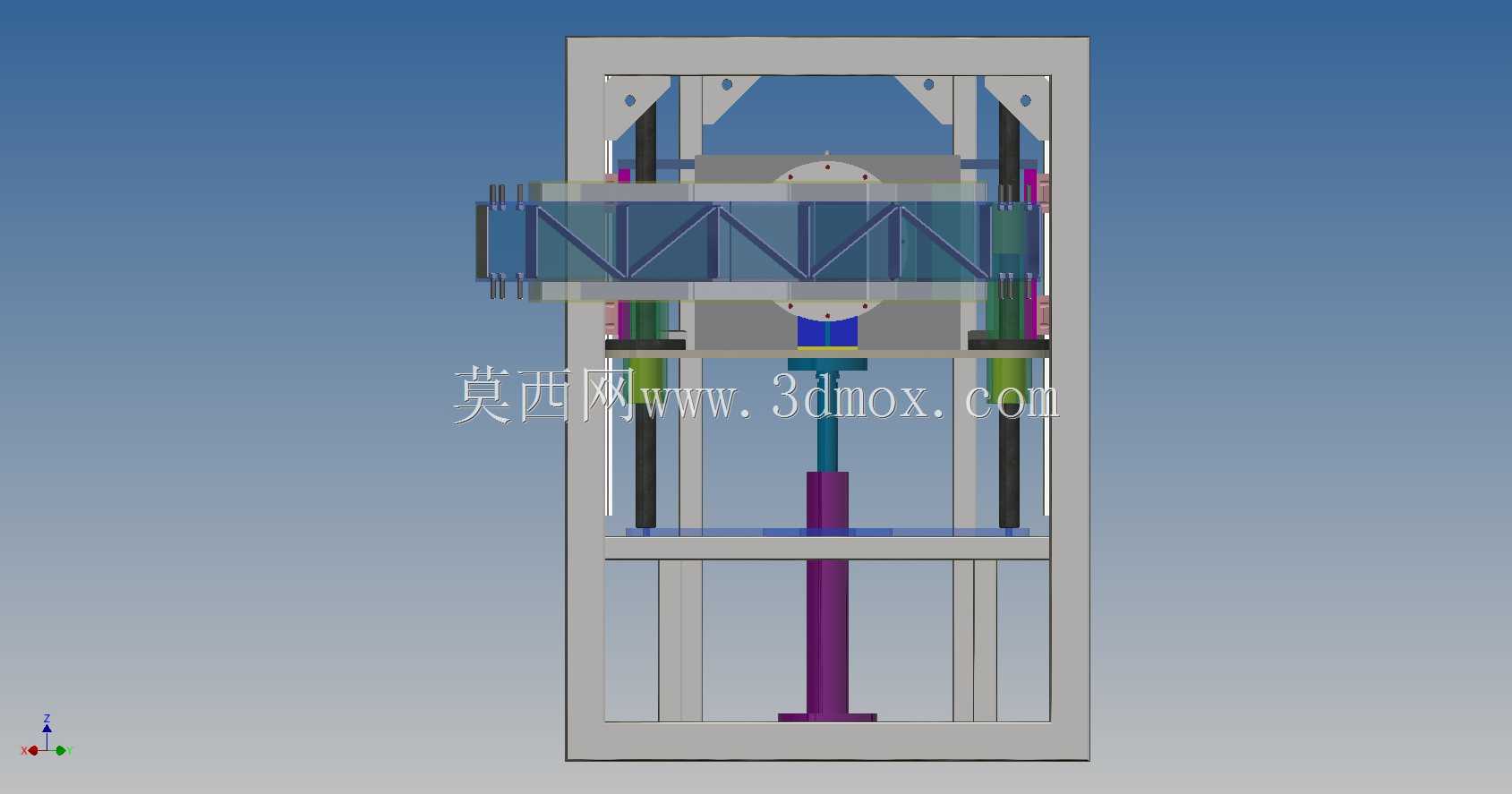

　　在制药、精细化工、食品添加剂等粉体加工场景中，不同组分粉末的均匀度直接决定最终成品的批次稳定性，这款立式框架结构的粉末混合设备，正是针对小批量多批次粉体混合作业需求开发的专用作业单元。从结构布局来看，设备采用方管焊接成型的立式框架作为承载主体，框架上下层预留的安装平面分别承担驱动单元固定、混合腔体支撑、顶升机构定位的功能，整体安装 footprint 控制在1200mm×800mm的矩形范围内，整机高度不超过2100mm，可直接适配常规层高的工业生产车间，无需额外对厂房进行改造，框架立柱内侧预留的直线导轨安装位，可实现混合腔体在垂直方向的小幅度升降动作，方便作业完成后的腔体清理与物料卸料操作。设备核心的混合腔体采用卧式横置结构，

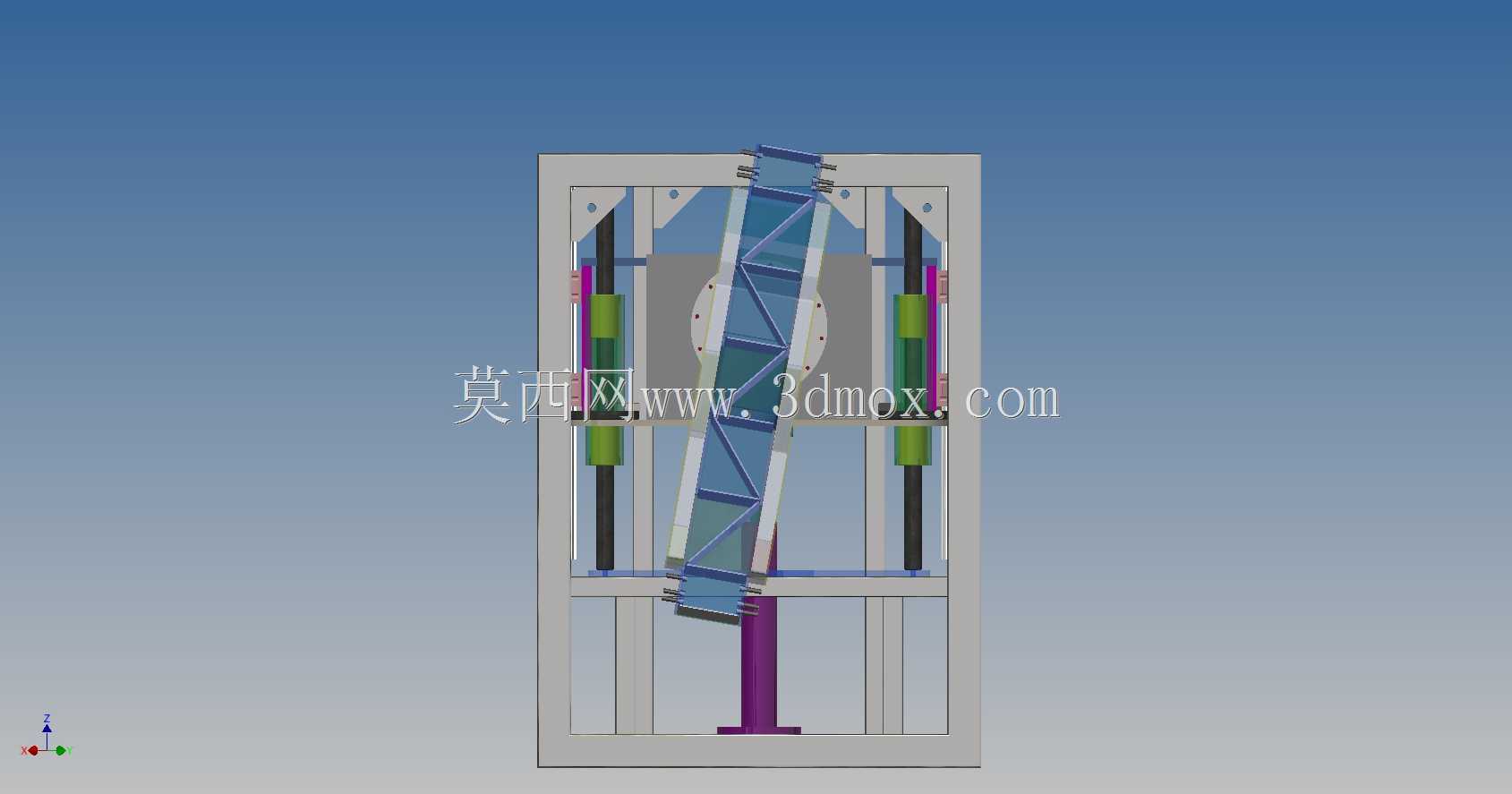

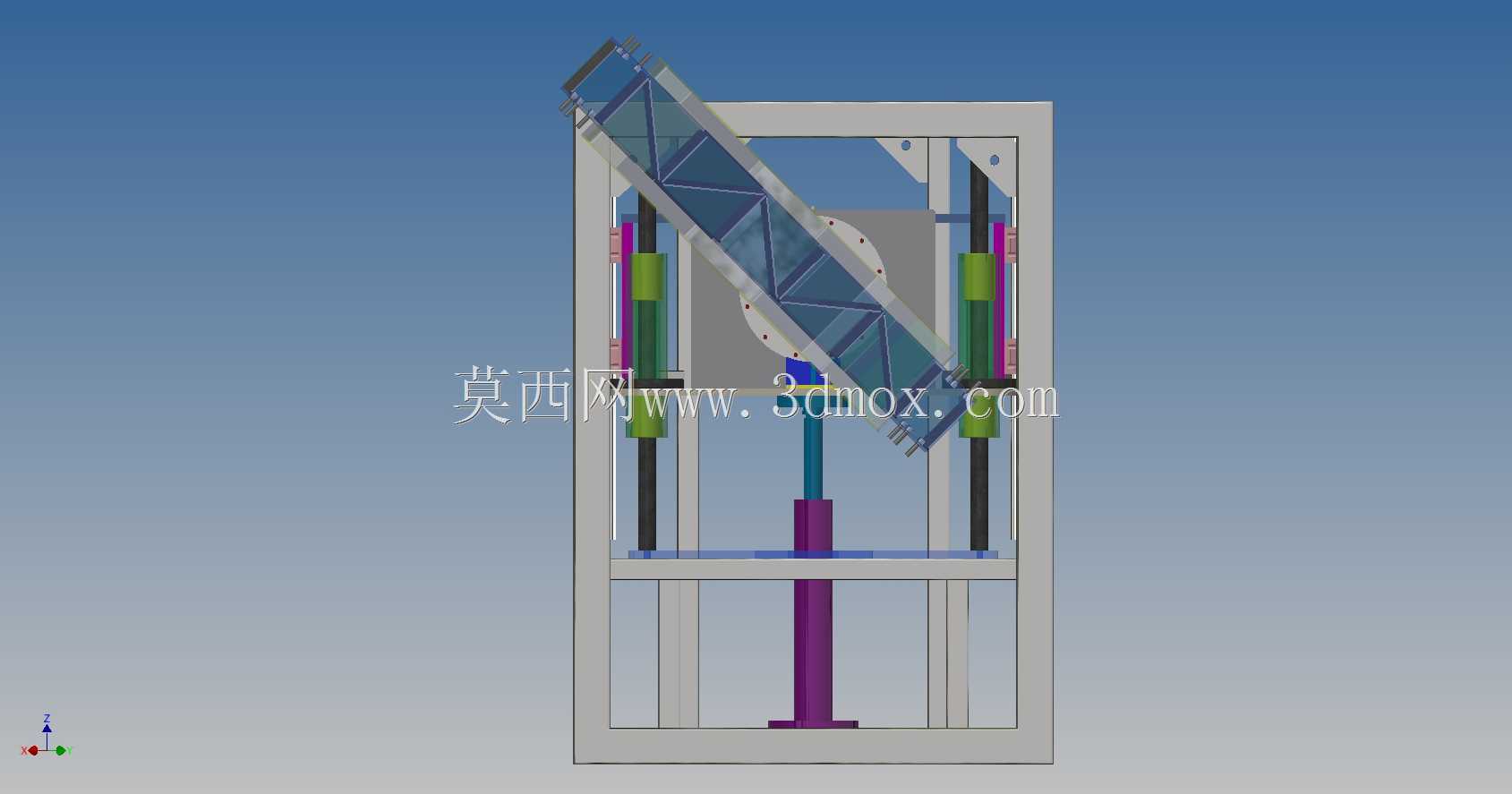

　　腔体内部设置交错布置的折流板与搅拌桨叶组合结构，当驱动电机带动腔体做定轴回转运动时，腔体内的粉末物料会在重力与桨叶导流的双重作用下，不断产生对流、剪切、扩散三种混合运动，避免比重差异较大的粉末组分出现分层离析的问题，相比传统的V型混合机，该结构对粒径差在30目以内、比重差不超过1.2倍的粉体组分，混合均匀度变异系数可控制在3%以内，能够满足制药行业固体制剂生产过程中原料与辅料预混的工艺要求。从设计逻辑层面，这款设备的框架结构采用模块化拆分思路，上下层安装板与四根主立柱之间通过螺栓连接而非满焊固定，在三维建模过程中提前对所有连接孔位做了同轴度公差匹配，安装时可通过定位销快速完成各组件的对位，降低现场装配的调试难度；

　　驱动单元布置在框架上层安装板的中心位置，输出轴通过联轴器与混合腔体的转轴直连，省去了中间链轮或皮带传动的冗余结构，既减少了设备运行过程中的传动损耗，也避免了传动部件磨损产生的杂质掉入物料区域，符合粉体加工场景的洁净度要求。设备底部设置的垂直顶升机构，采用丝杠传动结构，在混合作业完成后，可将混合腔体整体抬升150mm的高度，配合腔体端部的快开卸料结构，能够快速将混合完成的粉体物料导出，无需人工翻转沉重的腔体，降低作业人员的劳动强度；框架四周预留的透明防护板安装槽位，可根据现场作业需求加装亚克力或钢化玻璃防护门，既能够观察内部腔体的运行状态，也可避免设备运行过程中人员误触转动部件带来的安全风险。在安装边界方面，

　　设备底部的四个安装脚座预留了M16的地脚螺栓孔，可直接固定在硬化的水泥地面上，无需额外做混凝土基础，设备运行时的动载荷系数控制在1.2以内，常规工业地坪即可满足承载要求；驱动电机的接线口布置在框架顶部的侧面，可直接对接车间的380V工业供电线路，控制单元可集成到设备侧面的安装面板上，也可通过预留的通讯端口接入车间的集中控制系统，适配自动化生产线的联机作业需求。针对粉体混合过程中容易出现的粉尘外溢问题，腔体两端的转轴位置设置了聚四氟乙烯材质的密封组件，密封结构采用双重迷宫式设计，可在不增加转轴转动阻力的前提下，阻止微米级的粉末从转轴间隙溢出，既减少了物料的损耗，也避免生产车间出现粉尘飞扬的问题，满足工业生产的职业健康防护要求。在结构强度校核层面，框架主立柱选用40×40×3mm的方形钢管，通过有限元仿真验证，在满载100kg粉体物料、腔体以25r/min转速回转的工况下，框架的最大形变量不超过0.2mm，完全能够满足长期连续运行的结构强度要求，不会出现框架共振或变形的问题。
