滚筒式物料洗涤分选设备结构设计

　　这套滚筒式洗涤分选设备，主要面向矿山砂石料场、建筑垃圾资源化处理、煤炭洗选、粮食初清等场景的物料清洗与分级作业，核心作用是通过滚筒的回转运动配合喷淋冲洗，去除物料表面附着的泥土、粉尘、杂质，同时借助筒壁不同孔径的筛网完成不同粒径物料的分级筛分，替代传统人工洗选与平面筛分的低效作业模式，适配含泥量较高的块状、颗粒状物料连续化处理需求。从结构设计逻辑来看，设备整体采用模块化分段布局，进料端设置大倾角斗式给料槽，料槽侧壁做加厚耐磨处理，与机架采用螺栓连接便于磨损后快速更换，给料槽出口正对滚筒进料导料锥，导料锥采用大角度喇叭口结构，避免湿黏物料在进料口堆积堵料，导料锥与滚筒端板采用满焊连接并增设加强筋板，承受物料下落的持续冲击载荷。

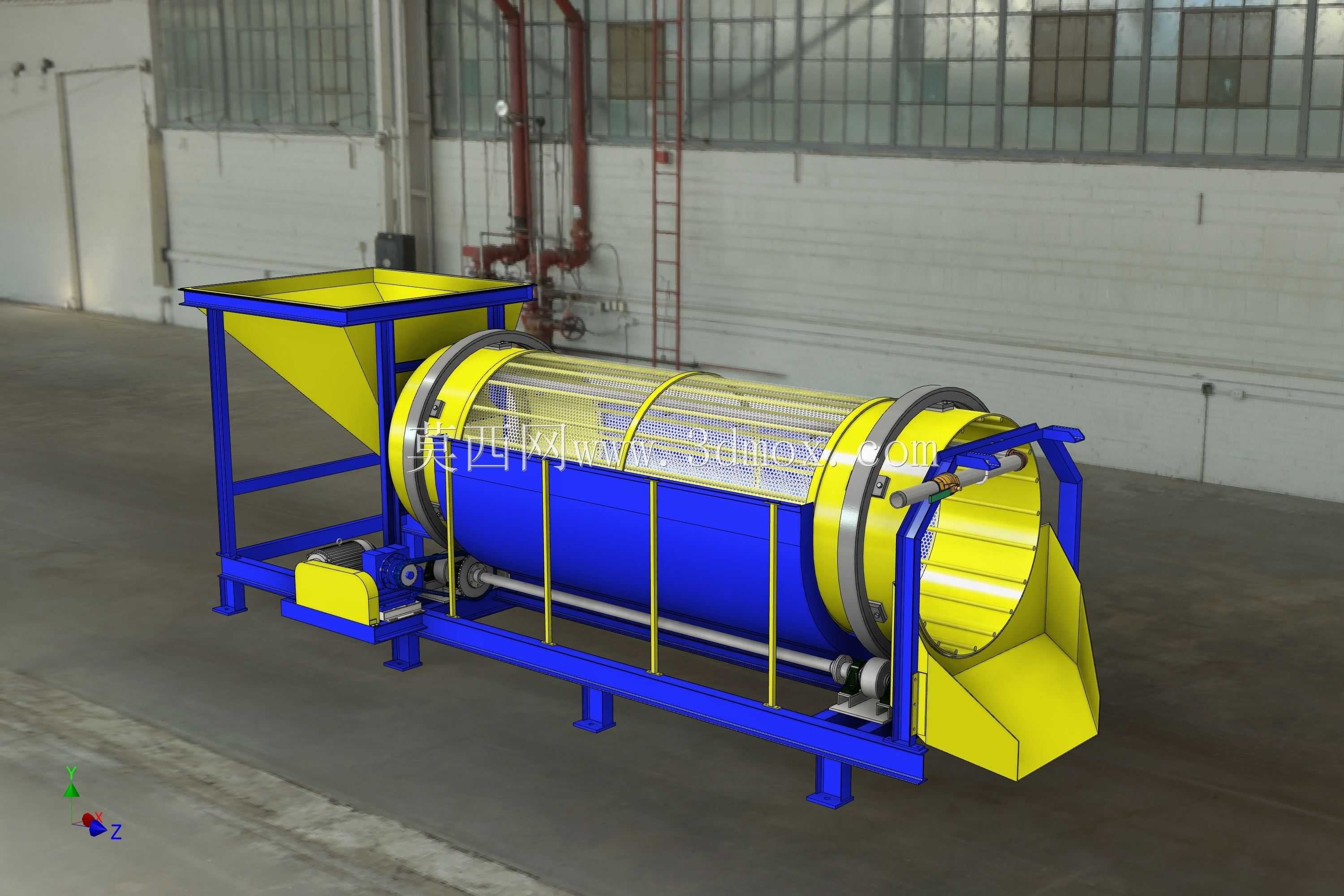

　　滚筒主体为三段式筛网结构，沿物料输送方向依次布置不同孔径的筛板，靠近进料端的筛板孔径最小，优先筛除冲洗脱落的细泥与小粒径杂质，中段筛板孔径适配合格成品物料粒径，末段筛板孔径最大，排出大粒径难清洗物料或石块；筛网采用弧形分片式安装结构，每片筛网通过压条与螺栓固定在滚筒的环形支撑架上，无需整体拆卸滚筒即可完成局部筛网的更换，大幅降低现场运维的工作量。滚筒的支撑采用前后两组托轮机构，每组托轮包含两个对称布置的橡胶包覆托轮，托轮表面做防滑纹理处理，既可以承受滚筒及筒内物料的总重量，又能通过橡胶的缓冲作用降低设备运行时的振动与噪音，托轮轴承座采用带密封端盖的调心滚子轴承，适配现场多粉尘、高湿度的作业环境，避免泥沙进入轴承造成磨损卡滞；滚筒的驱动采用侧装式减速电机配合摩擦轮传动，相比传统的齿轮齿圈传动，摩擦传动具备过载保护特性，当筒内进入不可破碎的硬物导致卡滞时，摩擦轮可自动打滑避免电机烧毁，同时摩擦传动无需定期涂抹润滑脂，更适合水洗作业的潮湿工况。设备的机架采用矩形钢管焊接成型，整体做热浸镀锌防腐处理，适配水洗作业的潮湿腐蚀环境，机架底部设置可调式地脚支撑，可根据现场安装地面的平整度调整设备整体水平度，同时调整滚筒的安装倾角，倾角范围控制在3-8度之间，可根据物料的含泥量、处理量需求灵活调整：含泥量高、难清洗的物料调小倾角，延长物料在筒内的停留时间保证清洗效果；处理量大、易清洗的物料调大倾角，提升物料通过效率。滚筒上方预留喷淋管路安装位，

　　现场安装时可沿滚筒轴向布置多组高压喷淋头，喷淋方向正对筒内物料翻动区域，冲洗水压可根据物料脏污程度在0.2-0.5MPa区间调整，冲洗产生的泥水从滚筒下方的集水槽排出，集水槽与机架采用快拆结构连接，便于定期清理槽内沉积的泥沙。设备的出料端设置三个独立出料斗，分别对应细泥杂质、合格成品、大粒径废料三个出料方向，每个出料斗的倾斜角度不小于55度，避免湿黏物料在出料斗内壁粘附堵料，出料斗可直接对接下游的皮带输送机或物料收集装置，组成连续化的洗选生产线。从安装边界来看，设备整体长度控制在6.2米，宽度2.1米，进料端高度2.8米，出料端高度1.6米，安装时需在设备四周预留不小于0.8米的运维通道，尤其是滚筒驱动侧与筛网更换侧，

　　需预留足够的操作空间满足日常检修与易损件更换需求；设备运行时的动载荷系数取1.2，安装基础需做150mm厚的混凝土地面并预埋地脚螺栓，避免长期运行出现机架移位、振动超标的问题。在细节设计上，滚筒的两端设置迷宫式密封结构，避免冲洗水与物料进入托轮与滚筒的接触区域，延长托轮的使用寿命；机架上设置有安全防护栏，覆盖滚筒两侧的旋转区域，避免现场运维人员误触旋转部件造成安全事故；所有外露的连接螺栓均采用不锈钢材质，避免长期接触水汽出现锈蚀无法拆卸的问题。这套结构设计充分考虑了洗选作业现场的恶劣工况，在保证清洗筛分效率的前提下，尽可能简化易损件的更换流程，降低设备的运维成本，同时模块化的结构也便于根据不同客户的处理量需求，调整滚筒的直径与长度，衍生出不同处理规格的系列化设备。
