单缸液压圆锥破碎设备三维结构设计

　　在砂石骨料生产、金属矿山选矿、建筑固废资源化处理的作业线中，中细碎环节的破碎设备选型直接决定整条产线的处理效率与成品粒型，本次呈现的圆锥破碎设备三维结构，完全围绕现场实际安装与作业需求完成建模还原。从现场安装边界来看，设备整体采用立式同轴布局，底部为带法兰安装边的机架底座，安装边预留的螺栓孔位完全匹配常规混凝土基础的预埋螺栓排布，底座下方的排料口预留了足够的接料溜槽安装空间，侧面伸出的带轮传动端，在建模时已考虑皮带张紧调节的操作空间，不会出现与周边护栏、检修平台干涉的问题；设备上部的进料斗采用扩口式结构，进料口的直径尺寸匹配上游振动给料机的落料落点范围，避免给料过程中出现物料撒漏的情况。

　　设备的核心破碎功能依托层压破碎原理实现，定锥与动锥之间的破碎腔型采用渐变曲线设计，从进料端到排料端的腔隙逐步收窄，物料在下落过程中会受到多次挤压、碾磨作用，相比传统的颚式破碎机，成品料的针片状占比更低，能够直接满足高等级混凝土、沥青混合料的骨料粒型要求。动锥的驱动采用偏心套结构，传动带轮带动水平轴转动后，通过锥齿轮副将动力传递给偏心套，带动动锥做旋摆运动，这种传动结构在建模时完整还原了齿轮啮合的侧隙、轴承的安装定位尺寸，能够直接用于后续的运动仿真验证，检查不同偏心距下动锥的摆动轨迹是否符合破碎力输出要求。

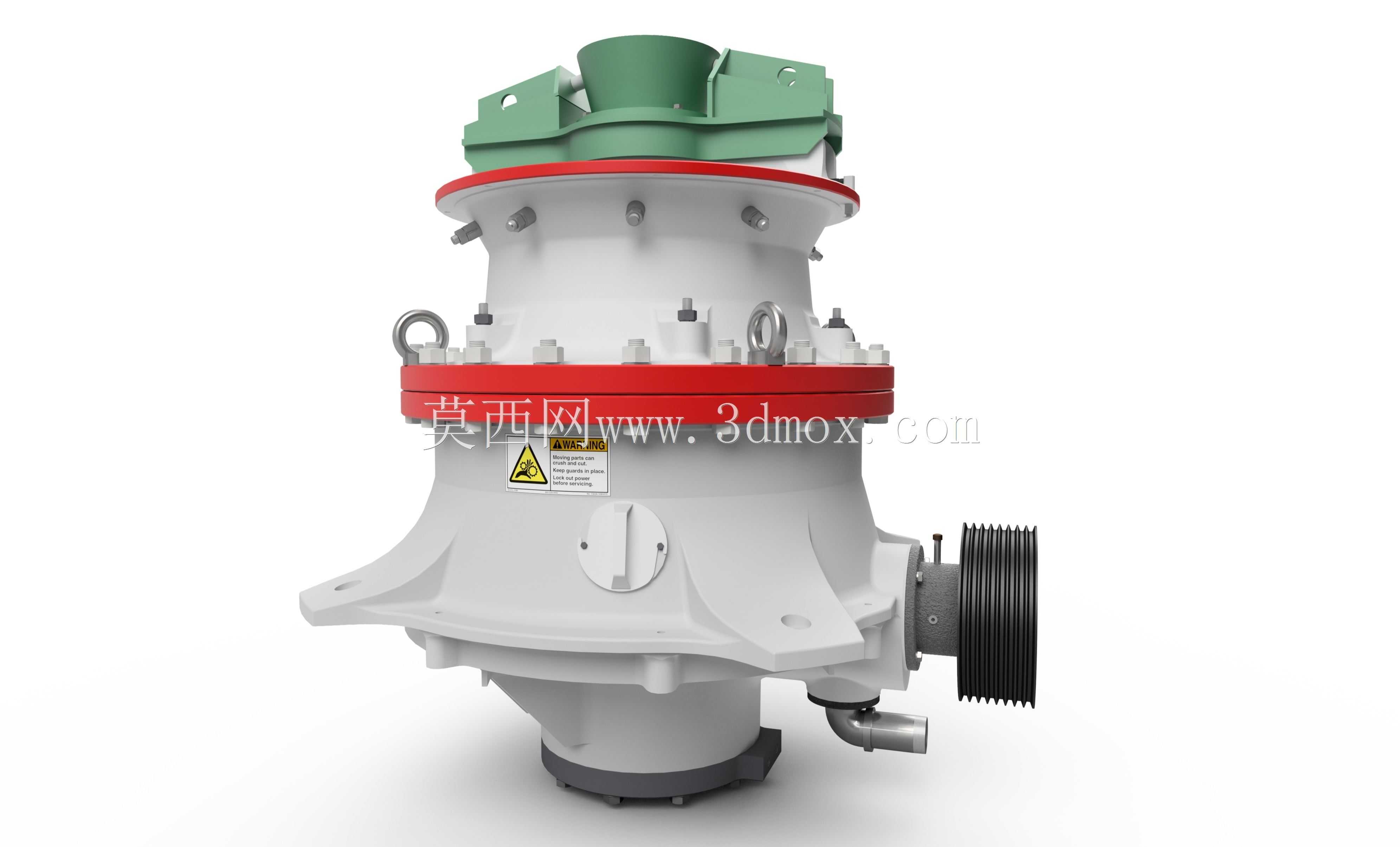

　　从结构设计的细节来看，设备筒体上的两道红色密封环位置，对应了上下腔体的防尘密封结构，现场作业时破碎产生的粉尘浓度极高，密封结构采用迷宫式加干油密封的组合形式，建模时还原了密封槽的具体尺寸与安装位置，避免粉尘进入内部润滑系统造成轴承、齿轮的异常磨损；筒体侧面预留的检修门位置，刚好对应内部衬板的更换操作空间，不需要完全拆解上部腔体即可完成易损件的更换，能够大幅缩短现场停机维护的时间；筒体上设置的吊环结构，位置经过重心校核，设备吊装时能够保持垂直状态，方便现场安装对位，不会出现倾斜磕碰基础的问题。侧面伸出的液压管路接口，对应了设备的过铁释放与排料口调节功能，当破碎腔进入不可破碎的铁块等杂物时，液压系统能够自动降低动锥位置排出异物，避免设备出现闷车、部件损坏的问题，排料口的调节可以通过液压系统调整动锥的上下位置实现，不需要人工添加或减少密封垫片，调节精度更高，能够快速适配不同成品粒度的生产需求。

　　在三维建模的过程中，所有部件的装配关系完全按照实际加工装配逻辑搭建，机架的焊接结构、衬板的螺栓固定方式、润滑管路的走向都做了完整还原，没有做过度简化处理，不管是用于设备选型阶段的方案展示，还是用于后续的生产图纸转化、虚拟装配验证，都能够直接提供准确的结构参考。设备侧面的带轮采用多槽V带轮结构，匹配常规Y系列电机的安装尺寸，传动比的设置完全符合中细碎作业的转速要求，既能够保证足够的破碎力矩，又不会因为转速过高造成衬板异常磨损。上部的进料斗与定锥的连接采用快拆式螺栓固定，当进料斗出现磨损时可以快速更换，不需要对定锥主体进行拆解，降低了易损件的更换成本。设备整体的外部轮廓没有突出的尖锐结构，所有外部连接螺栓的端部都做了沉台处理，避免现场巡检人员磕碰受伤，符合矿山设备的安全设计要求。
