带分级机与料斗的四辊磨粉设备结构

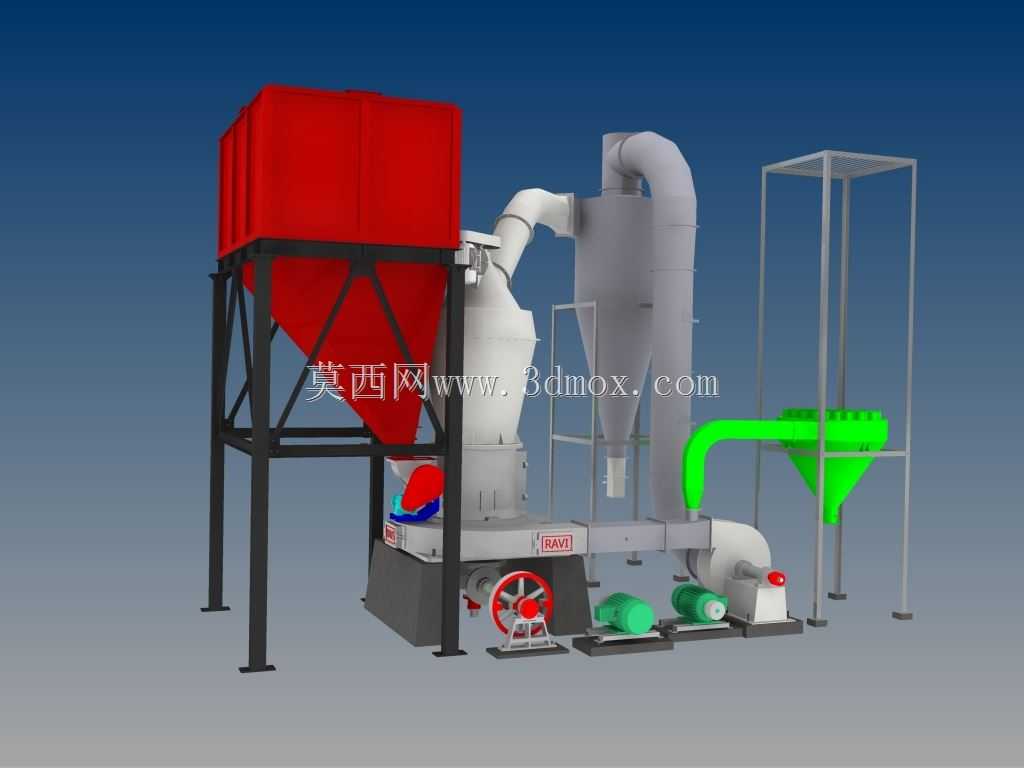

　　在非金属矿、建材固废、化工粉体的规模化加工产线中，这类集成了分级机与进料料斗的四辊研磨设备，是中低硬度物料干法粉磨的核心作业单元，常布置于原料破碎段之后、成品粉体收集包装段之前，承担将10-30mm粒径的进料物料研磨至80-400目细度区间的核心加工任务，适配方解石、滑石、石灰石、高岭土等莫氏硬度7级以下的脆性物料加工，在中小型粉体加工厂、矿山配套磨粉车间、建材原料制备工段的应用占比极高。从结构设计逻辑来看，整套设备采用立体分层布置思路，顶部的红色方锥料斗为原料暂存单元，采用上宽下窄的锥斗结构，锥角设计严格遵循物料安息角参数，避免湿黏物料在斗壁结拱堵料，料斗下部通过密闭溜槽与主机研磨腔的进料口连通，溜槽上预留了锁风阀安装位，

　　可避免研磨腔内部气流外溢造成的粉尘逸散，料斗配套的型钢支架采用Q235矩形管焊接成型，支架支脚位置预留了地脚螺栓安装孔，安装时需保证料斗出料口与主机进料口的同轴度偏差不超过2mm，避免长期运行中物料偏载造成的溜槽磨损不均。主机研磨单元采用四辊对称布置结构，四个磨辊在梅花架带动下做公转运动的同时绕自身轴自转，磨辊与磨环之间的碾压力通过离心力叠加弹簧预紧力提供，相比传统三辊磨机，同等功率下研磨接触面积提升约30%，单位产能的能耗可降低15%左右，研磨腔下部设置了铲刀结构，可将落入腔底的物料持续铲起送至磨辊与磨环的碾压间隙，避免物料沉底造成的无效研磨。与主机通过风管连通的旋风分级单元是成品细度控制的核心结构，采用蜗壳式离心分级设计，

　　气流携带研磨后的粉体进入分级腔后，在叶轮高速旋转形成的离心力场作用下，粒径不达标的粗颗粒被甩向腔壁，沿壁面滑落回研磨腔进行二次研磨，符合细度要求的细粉随气流穿过叶轮间隙进入后续收集单元，分级机的叶轮转速可通过配套调速电机调整，以此灵活切换成品粉体的细度区间，无需对设备内部结构做拆改。设备右侧的绿色锥斗为粗粉回料单元，承接分级过程中分离出的不合格粗颗粒，通过密闭溜槽将粗粉送回研磨腔再次研磨，形成闭路研磨循环，避免过磨造成的能耗浪费，同时减少细粉在系统内的无效循环。整套设备的动力单元集中布置于主机底座旁侧，研磨主机、分级机、回料输送装置分别配置独立驱动电机，电机与传动部件之间采用皮带轮传动，可通过更换不同直径的皮带轮调整传动比，

　　适配不同物料研磨时的转速需求，底座采用加厚钢板焊接结构，安装时需保证底座平面水平度偏差不超过0.1mm/m，避免设备运行时出现异常振动。从安装边界来看，整套设备的立体布置高度约8.5米，横向占地宽度约6米，纵向安装深度约4.2米，安装时需在主机位置预留深度不小于1.2米的混凝土基础，基础内预埋地脚螺栓套管，方便后期设备检修移位，设备周边需预留不小于1.5米的操作检修通道，在料斗进料位置、主机检修门位置、分级机轴承座位置分别预留吊装维护空间，满足日常易损件更换的操作需求。风管连接位置全部采用法兰加密封垫结构，保证整个粉磨系统处于微负压运行状态，避免粉尘外溢造成的车间环境污染，风管的弯头位置做了耐磨衬里设计，可降低高速含尘气流对管壁的冲刷磨损，延长设备整体使用寿命。
