矿山散料输送用往复式给料设备结构

　　在矿山、煤炭、建材等散状物料处理的生产链路里，料仓出料环节的给料稳定性直接决定整条生产线的连续运行效率，往复式给料机正是衔接储料仓与下游输送、破碎设备的核心中转设备，主要布置在储料仓出料口下方，承担将仓内堆积的散状物料均匀、定量、连续供给到后续设备的作用，避免料仓出现堵料、冲料、给料量波动过大等问题，适配矿石、原煤、砂石、颗粒状化工原料等多种磨琢性较强的散料工况，尤其适合中低硬度大块散料的短距离定量给料作业，在选煤厂、选矿厂、砂石骨料生产线的粗碎环节进料段应用极为广泛。

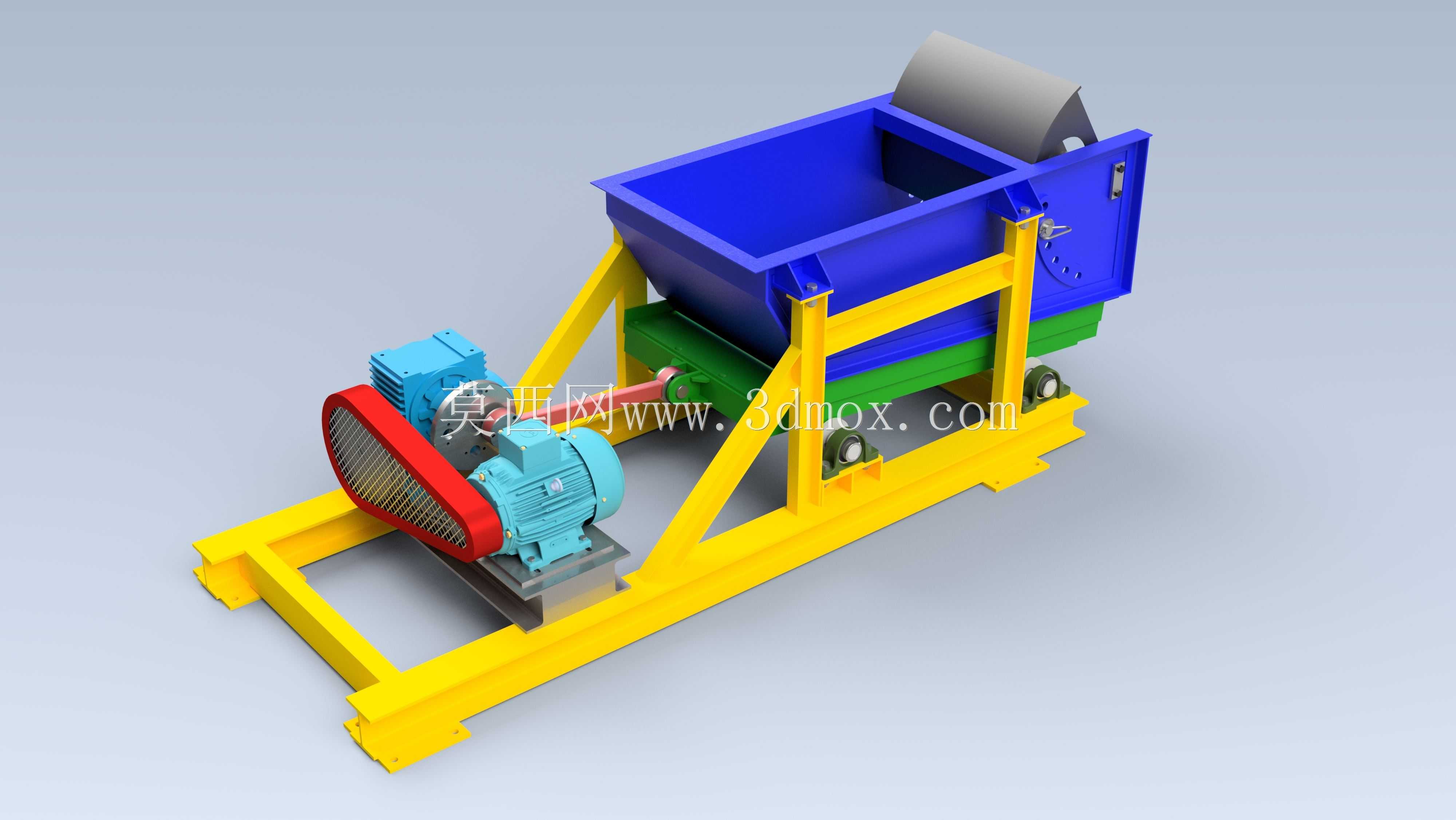

　　从设备结构设计来看，整套给料设备采用分体式模块化布局，底部为型钢焊接成型的整体机架，作为整套设备的安装承载基础，机架上通过托轮组件承托料槽主体，驱动端布置在设备侧方，由电动机通过带传动连接减速器，减速器输出端通过曲柄连杆机构与活动料槽连接，将电机的旋转运动转化为料槽沿托轮轨道的直线往复运动，当料槽向前运动时，槽内物料随料槽一同前移，料槽向后返程时，物料受自身惯性与内摩擦作用停留在前移位置，通过连续的往复动作实现物料的逐步向前推送，最终从料槽出料端均匀落入下游的皮带输送机或者破碎设备进料口。料槽主体采用加厚钢板焊接成型，进料端设置向上延伸的接料段，可完全承接料仓下落的物料，避免撒料，料槽侧壁与底板根据输送物料的磨琢性预留了耐磨衬板安装位置，可根据实际磨损情况更换衬板，延长主体结构使用寿命；驱动端的带传动结构设置了安全防护罩，避免运转过程中杂物卷入或者人员误触，同时带传动可起到过载缓冲作用，当料槽内卡入大块异物导致负载突增时，皮带可打滑卸荷，保护电机与减速器不受冲击损坏。

　　设计过程中首先需要匹配料仓的出料口尺寸，料槽的宽度需要比料仓出料口单边宽出100-150mm，避免物料从料槽侧边撒落，料槽的往复行程通常控制在20-100mm区间，往复次数根据给料量需求调整在40-60次/分钟，可通过更换不同直径的传动带轮或者调整变频电机的输出转速来改变给料能力，适配不同产能的生产线需求。机架的安装基础需要预留足够的地脚螺栓固定位置，整套设备的安装倾斜角度通常控制在0-10°范围内，对于流动性较好的颗粒物料可采用水平安装，对于湿度较大、流动性较差的物料可适当增大倾斜角度提升给料顺畅度；设备的进料端与上方料仓出料口之间需要设置软连接结构，避免料仓的承重直接压在给料设备上，同时减少粉尘外溢。

　　设备的托轮组件采用可调式安装结构，可通过调整托轮的高度与水平度保证料槽运行时的直线度，避免出现卡滞、偏磨问题；曲柄连杆机构的铰接点设置了自润滑轴承，减少日常维护的注油频次，适应多粉尘的恶劣作业环境。料槽尾部设置了可调节的出料闸板，可通过调整闸板的开度控制料层厚度，进一步微调给料量，适配下游设备的进料负荷要求。整套设备的结构设计充分考虑了矿山现场的维护便利性，易损件如衬板、传动皮带、铰接轴承都设计为快拆结构，不需要整体拆解设备即可完成更换，降低现场运维的时间成本。不同于振动给料机的高频振动工况，往复式给料机的运行动作更平缓，对基础的动载荷更小，不需要做特殊的减震基础，适合在老厂房改造、场地基础承载力有限的场景下布置，同时给料量的调节范围更宽，可适应从几十吨每小时到上千吨每小时的给料能力需求，通过调整料槽宽度、行程、往复频率即可实现不同产能的参数匹配。
