球磨机配套TTD分级生产线整体结构

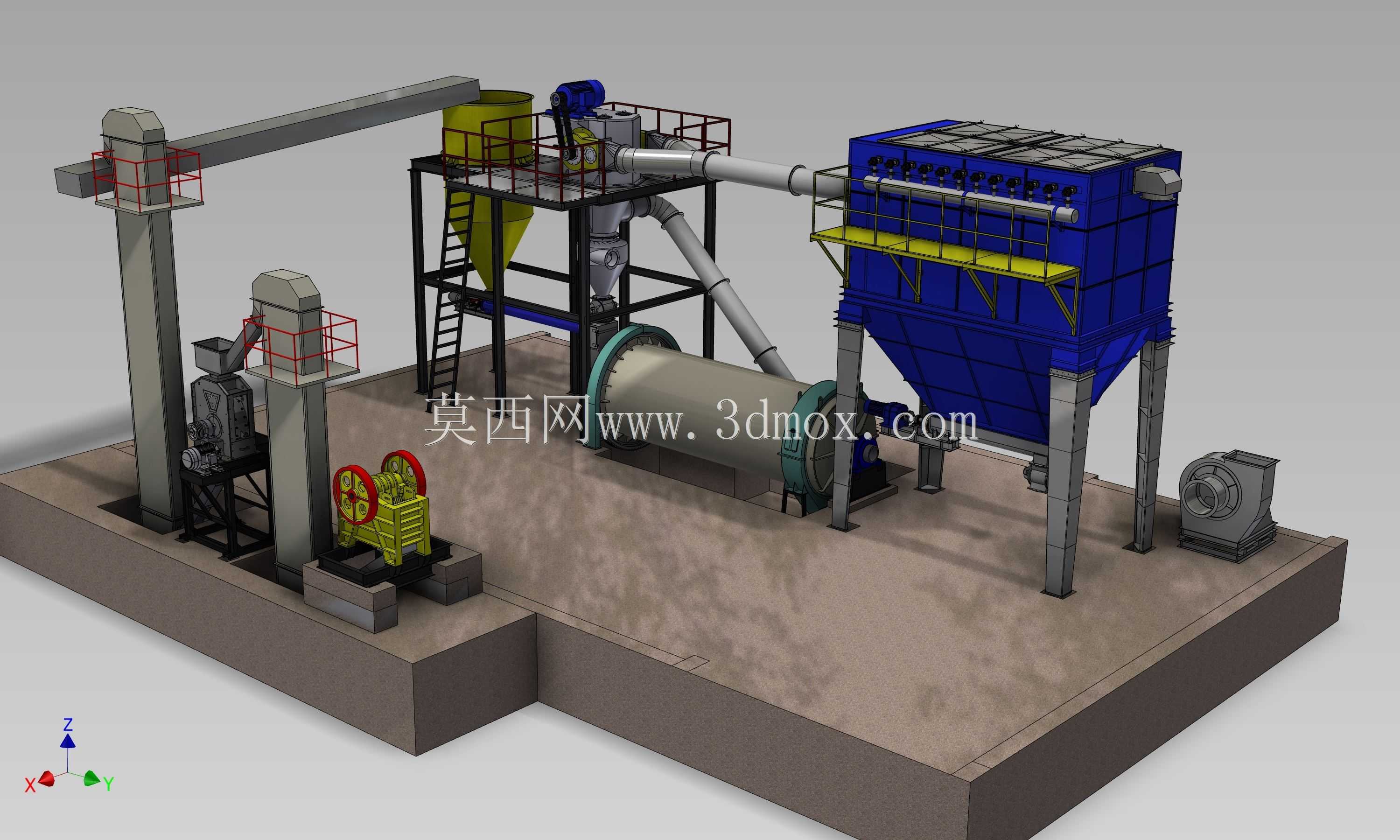

　　这套粉磨分级产线的三维结构，还原了非金属矿、工业固废制粉场景下的成套设备布局逻辑，核心是解决球磨机开路粉磨时粒度不均、过磨严重的问题，通过TTD分级机构成闭路循环，把符合粒度要求的细粉及时分选出来，粗料返回球磨机再次粉磨，整体粉磨效率比开路工况提升三成以上。从现场安装的角度看，整套设备采用混凝土台基承载，台基做了分区域标高设计，球磨机主机所在区域标高略低，匹配进料端的物料落差，减少输送环节的堵料风险；分级机、旋风收集器、布袋除尘器布置在高台区，利用重力实现物料自流，减少不必要的动力输送节点。设备的功能分区非常清晰，最左侧的垂直斗提负责将破碎后的待磨物料送入中间储料仓，储料仓下方搭配定量给料机构，保证进入球磨机的物料量稳定，

　　避免出现空磨或者闷磨的工况。球磨机采用卧式筒体结构，端盖配置大直径主轴承，出料端直接连通分级机的进料管道，管道上设置了可调式导风板，用来控制进入分级腔的气固混合物流速，匹配不同物料的分级粒度需求。TTD分级机的核心是内置的涡轮分级转子，转子做了动平衡校核，转速可根据成品细度要求调节，分选后的粗粉通过下部的锁风卸料阀返回球磨机进料端，细粉随气流进入旋风收集器做初步气固分离，剩余含尘气流进入右侧的脉冲布袋除尘器做最终净化，达标气体通过引风机排空，收集下来的成品细粉通过底部的输送设备送入成品仓。设计时充分考虑了检修空间，分级机、储料仓的操作平台都设置了1.2米高的安全护栏，爬梯倾角控制在45度以内，平台预留了足够的检修操作面，

　　方便后期更换分级转子、维护脉冲阀等易损部件。管道布局尽量减少直角弯头，所有弯头位置都做了耐磨衬层设计，因为粉磨工况下气流带料对管壁的冲刷磨损非常严重，尤其是球磨机到分级机的进料管，风速控制在18-22m/s区间，既保证物料输送不沉底，又不会因为风速过高造成不必要的能耗和磨损。整套设备的安装边界需要注意，主设备周边预留不小于1.5米的通行检修通道，球磨机筒体上方要预留足够的衬板更换吊装空间，除尘器顶部要预留滤袋更换的操作高度，引风机位置要做减震基础，避免运行时振动传递到其他设备影响运行精度。从结构设计的细节看，所有设备的支腿都做了加强筋处理，因为粉磨设备运行时存在持续振动，支腿与混凝土台基的连接采用预埋螺栓二次灌浆的方式，

　　保证连接强度。布袋除尘器的灰斗角度设计为60度，避免细粉在灰斗内搭桥堵料，每个灰斗都配置了振打机构，定期清理附着的粉料。斗提机的尾部设置了张紧装置和跑偏检测，保证料带运行稳定，不会出现撒料或者卡料的问题。这套产线适配的物料范围很广，从石灰石、方解石等非金属矿，到矿渣、钢渣等工业固废都能处理，成品细度可以在80目到400目之间灵活调节，相比传统的开路粉磨工艺，不仅能耗更低，而且成品粒度分布更窄，能满足下游建材、化工、填料等不同行业的粉体质量要求。建模时还原了所有的连接法兰、检修门、操作平台细节，没有做过度简化，能直接用来做产线布局方案演示、安装施工交底参考，也能作为同类粉磨分级产线设计的结构参考模板，帮助设计人员快速核对设备安装尺寸、管道走向、检修空间预留是否合理，避免现场安装时出现设备干涉、空间不足的问题。
