矿山物料破碎筛分用颚破与振动筛组合结构

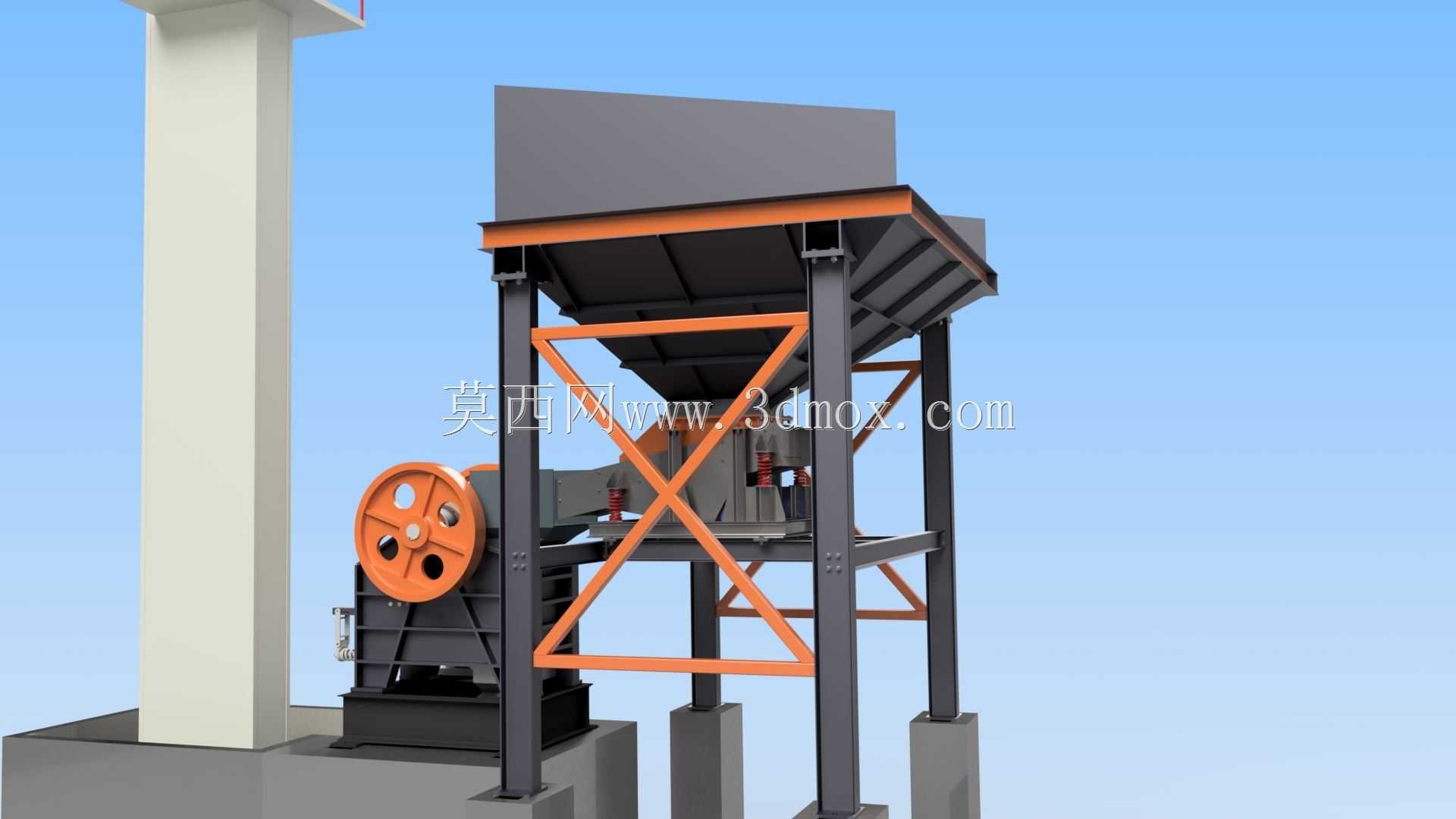

　　在砂石骨料生产、矿山选矿、建筑固废资源化处理的作业线中，颚式破碎机与振动筛的配套组合是首段粗碎环节的核心配置，这套三维结构完整还原了两者协同作业的装配关系，可直接用于生产线布局推演、结构受力校核以及非标改造的参考基底。从实际作业逻辑来看，颚式破碎机承担的是进料端大块物料的初碎任务，动颚板通过偏心轴带动做周期性往复摆动，对进入破碎腔的矿石、混凝土块、岩石等物料施加挤压、劈裂作用力，将进料粒度控制在后续中细碎设备可承接的范围内，而配套的振动筛则布置在破碎机出料端下方，通过激振器带动筛面做高频定向振动，把破碎后的物料按照筛网孔径分级，符合粒度要求的物料透过筛网进入下一道工序，超粒径物料则通过返料输送带重新回到破碎腔进行二次破碎，形成闭路循环的作业流程。

　　设计这套组合结构时，首先要考虑的是两者的处理量匹配关系，颚式破碎机的单位时间出料量必须和振动筛的筛分效率形成对应，避免出现筛面堵料或者破碎机待料的工况，建模过程中特意保留了颚破的调整座、肘板、拉紧弹簧等易损件的装配位置，方便后续根据不同物料的硬度调整排料口宽度，比如处理硬度较高的花岗岩时，排料口开度适当放大以降低颚板的磨损速率，处理脆性的煤矸石时则可以缩小排料口提升一次破碎的成品率。振动筛部分的结构采用了偏心块式激振结构，筛箱的侧板通过高强度螺栓与横梁连接，避免焊接结构长期受交变载荷产生的应力开裂问题，筛网的固定方式采用了压条式设计，现场更换筛网时不需要拆解整体筛箱，只需要松开压条螺栓即可完成不同孔径筛网的替换，适配不同出料粒度的生产需求。

　　从安装边界来看，颚式破碎机的基础安装面需要预留足够的地脚螺栓孔位，设备运行时动颚摆动产生的惯性力较大，基础的混凝土强度等级不能低于C30，且周边要预留至少1.2米的检修空间，方便日常更换颚板、调整排料口间隙；振动筛的安装则需要保持一定的倾斜角度，通常筛面与水平面的夹角控制在15到20度之间，这个角度区间既能保证物料在筛面上的行进速度，又不会因为流速过快导致筛分不充分，筛箱的四个支撑点采用橡胶弹簧做隔振处理，避免振动传递到周边的机架结构影响其他设备的运行稳定性。

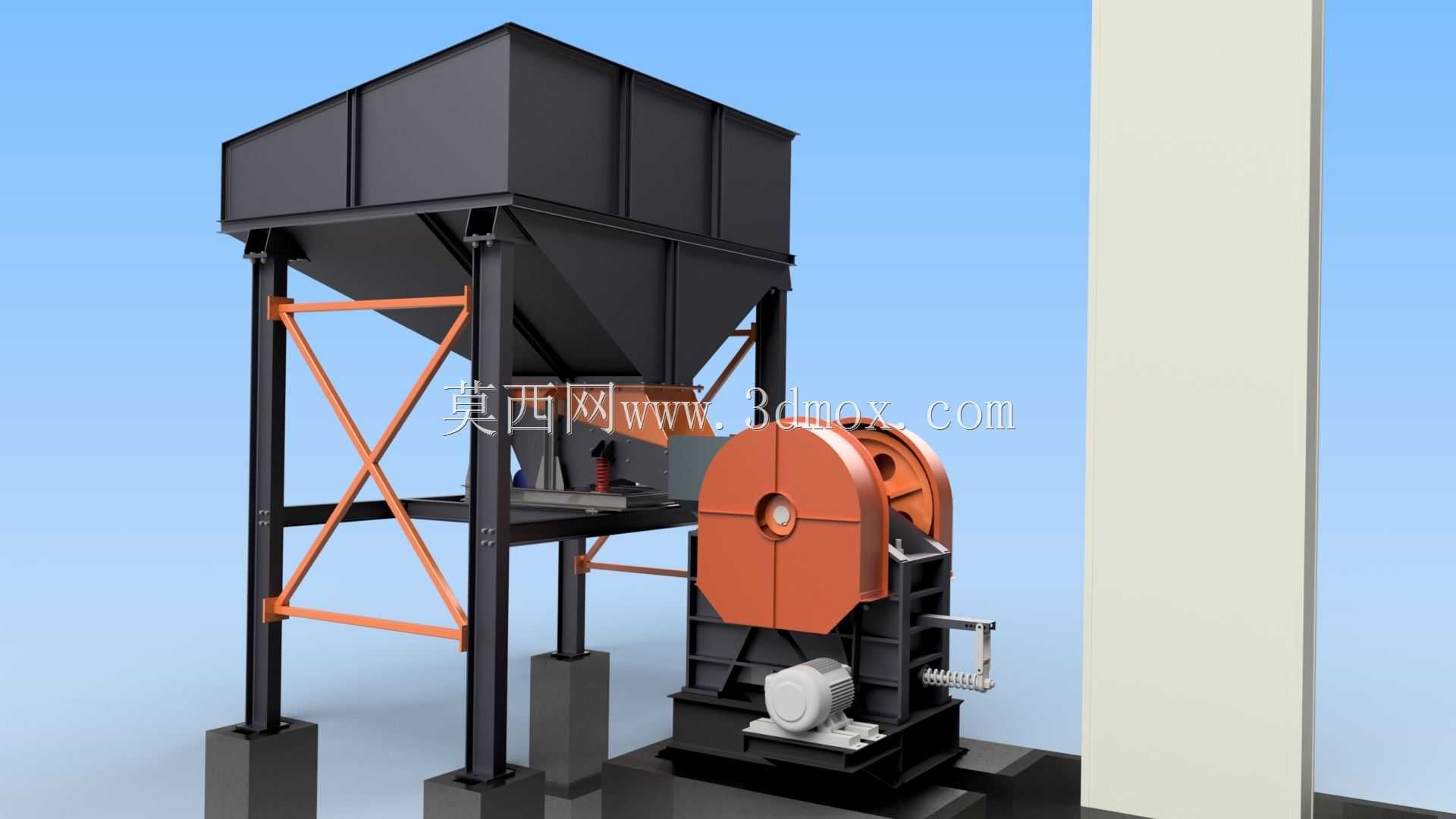

　　在实际的生产线布局中，这套组合的进料端通常配套振动给料机，均匀把物料送入颚破的破碎腔，避免单侧进料导致颚板偏磨，出料端的溜槽设计要顺着物料的运动方向做倾斜布置，溜槽的内壁可以加装耐磨衬板延长使用寿命，三维模型里特意还原了各部件的相对位置关系，包括颚破的电机安装座、三角带传动的张紧空间、振动筛的激振器检修平台位置，在做生产线三维布局时，可以直接调用这套模型进行干涉检查，避免现场安装时出现设备间距不足、管线碰撞的问题。另外，结构设计中也考虑了日常维护的便利性，颚破的偏心轴轴承座采用了剖分式结构，更换轴承时不需要拆卸整个动颚组件，振动筛的激振器注油点都引到了设备外侧，日常巡检时不需要爬到筛箱上方即可完成润滑作业，这些细节都在模型结构中做了完整呈现，方便结构设计人员参考优化现有设备的维护便捷性。
