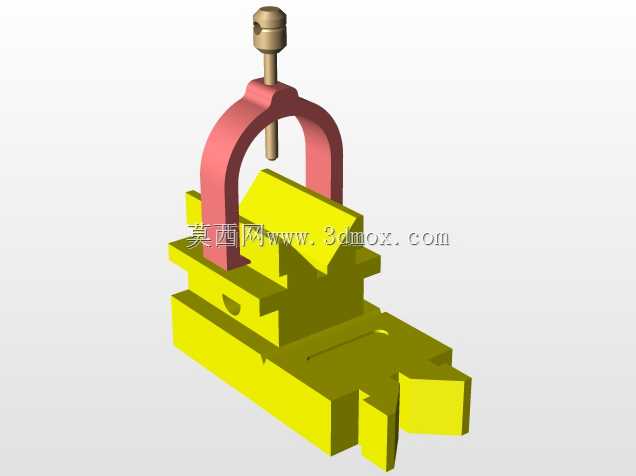

带弓形夹压紧结构的V形定位夹具

　　在轴类、套类回转体零件的铣削、钻削、磨削加工工序里，这类带弓形夹压紧结构的V形定位组件是车间工位上极为常用的装夹单元，和传统无压紧结构的光面V形块不同，这套结构把定位基准和压紧执行件做了集成化设计，不需要额外搭配独立的压板、螺栓组件就能完成工件的锁紧，能大幅缩减单件装夹的辅助工时，尤其适合中小批量生产里频繁换型的加工场景。

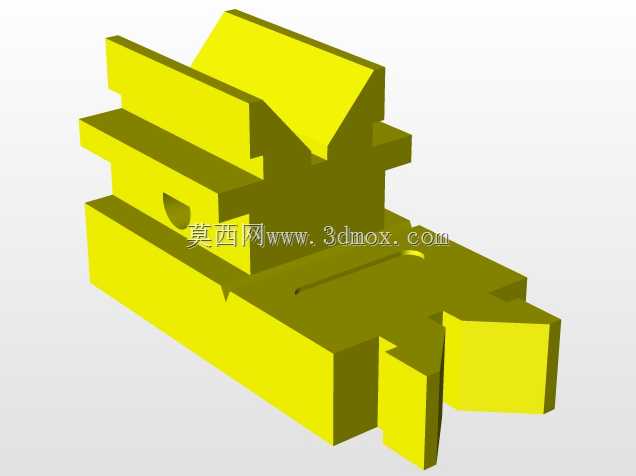

　　整套组件的核心定位基准是下部的V形支承座，V形槽的夹角采用机械加工里通用的90度设计，槽面做了等高修配处理，能适配不同直径的回转体工件，不管是光滑圆柱面、带台阶的轴段还是小尺寸套类零件，放入槽内后都能自动完成对中，轴线位置不会因为工件直径变化出现偏移，能有效保证后续加工的形位公差要求，比如在轴端钻径向孔、铣键槽这类工序里，用这套结构定位不需要反复打表找正，一次装夹就能保证孔的对称度、键槽的平行度要求。V形座的底部设计了和机床工作台T型槽匹配的定位凸台，安装时可以直接嵌入工作台的标准槽位，不需要额外制作转接板，凸台的侧面和V形槽的对称度控制在0.02mm以内，能保证安装后定位基准和机床进给方向的平行度，避免装夹偏差带来的加工误差。

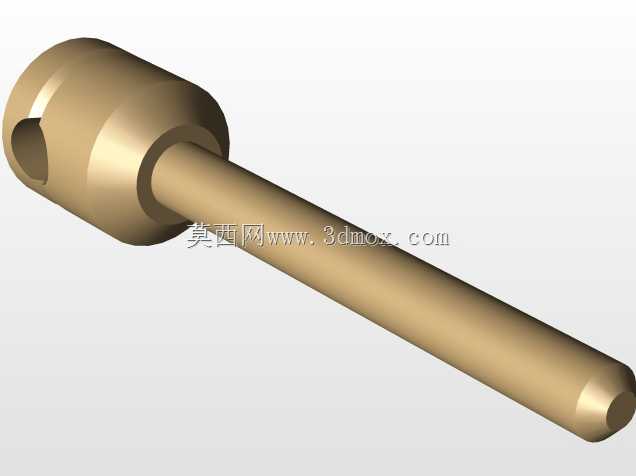

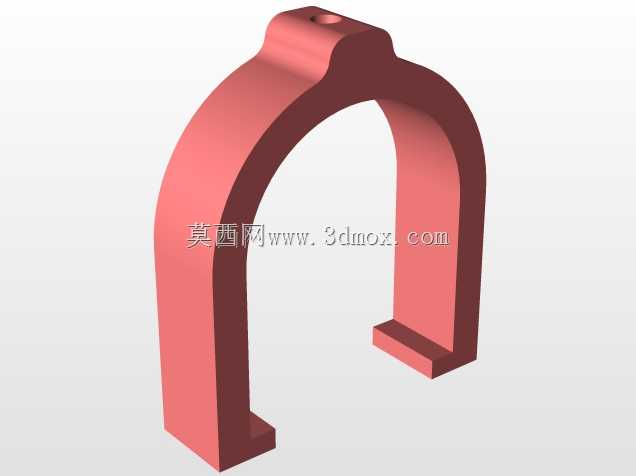

　　上部的弓形夹压紧结构是这套组件区别于普通V形块的核心部分，弓形架的跨距做了适配设计，不会和V形槽内的工件产生干涉，架体采用拱形受力结构，压紧时的应力会沿着拱形轮廓均匀分散，不会出现局部应力集中导致架体变形的问题，顶端的压紧螺杆采用细牙螺纹传动，压紧行程可以根据工件直径灵活调整，螺杆下端的压头做了圆弧过渡处理，压紧时不会在工件表面压出明显压痕，对于表面质量要求较高的精加工工件也能适用。螺杆顶部设计了穿杆孔，可以配套加力杆来调整压紧力，针对不同材质的工件可以灵活控制锁紧力度，比如装夹铜、铝这类软质金属工件时不需要过大的压紧力就能锁稳，装夹钢件时适当加力就能抵抗切削过程中的振动和切削力冲击，避免工件在加工过程中出现移位。

　　从实际使用的边界尺寸来看，这套V形组件的整体宽度控制在120mm以内，长度不超过180mm，弓形架抬起后的最大开口高度可以容纳直径80mm以内的回转体工件，最小可以装夹直径10mm的小轴类零件，适配范围覆盖了车间里绝大多数中小型回转体零件的加工需求。V形座的侧面预留了螺栓安装孔，可以根据加工需求把多个V形块串联固定在工作台上，用来装夹长轴类零件，两个V形块的V形槽等高误差控制在0.01mm以内，长轴装夹后不会出现翘曲变形，能有效保证长轴加工的直线度要求。

　　在设计这套结构的时候，需要重点关注几个配合面的精度要求：首先是V形槽的两个斜面的平面度要控制在0.01mm以内，表面粗糙度不低于Ra1.6，避免因为槽面粗糙导致工件定位不稳；其次是弓形架和V形座的连接销轴要采用间隙配合，保证弓形架可以灵活翻转，方便工件的取放，销轴的锁紧螺母要带防松结构，长期使用不会出现销轴窜动的问题；另外压紧螺杆的轴线要和V形槽的对称中心重合，偏差不能超过0.05mm，否则压紧时工件会受到侧向分力，导致定位偏移，影响加工精度。

　　这套结构除了用在常规机加工工位，也可以适配在检测工位上，用来做轴类零件的形位公差检测辅助定位，比如检测轴的径向圆跳动、圆柱度的时候，把工件架在V形块上，配合百分表就能完成快速检测，上部的压紧结构可以避免检测过程中工件转动导致的测量误差。和分体式的V形块加压板的装夹方式相比，这套集成式结构的零件数量更少，日常维护更简单，活动部位定期涂抹润滑脂就能保证长期顺畅使用，不会出现零散配件丢失的问题，非常适合生产现场的复杂使用环境。
