彭罗斯三角形视觉悖论立体结构展示件

　　这类空间悖论立体结构件，最早被应用在工业设计展会的创意展示环节，作为结构工程师空间思维能力的具象展示载体，常出现在机械行业峰会、工业设计展的互动展示区，用来向观展人员传递三维空间认知的趣味性，也会被高校机械学院、工业设计系用作几何空间认知课程的辅助教具，帮助刚接触三维建模的学生理解空间投影与实体结构的差异，打破常规正交视角下的结构认知惯性。从实际功能来看，该结构件本身不承担传动、承载、连接等常规机械零部件的工况功能，核心作用是通过特定视角下的视觉错位，呈现出违背常规空间几何逻辑的视觉效果，当观测者站在预设的正视角度时，三根互相垂直的杆件会在视觉上形成闭合的不可能三角形结构，而偏离该观测角度后，就能看到杆件实际的空间错位关系，

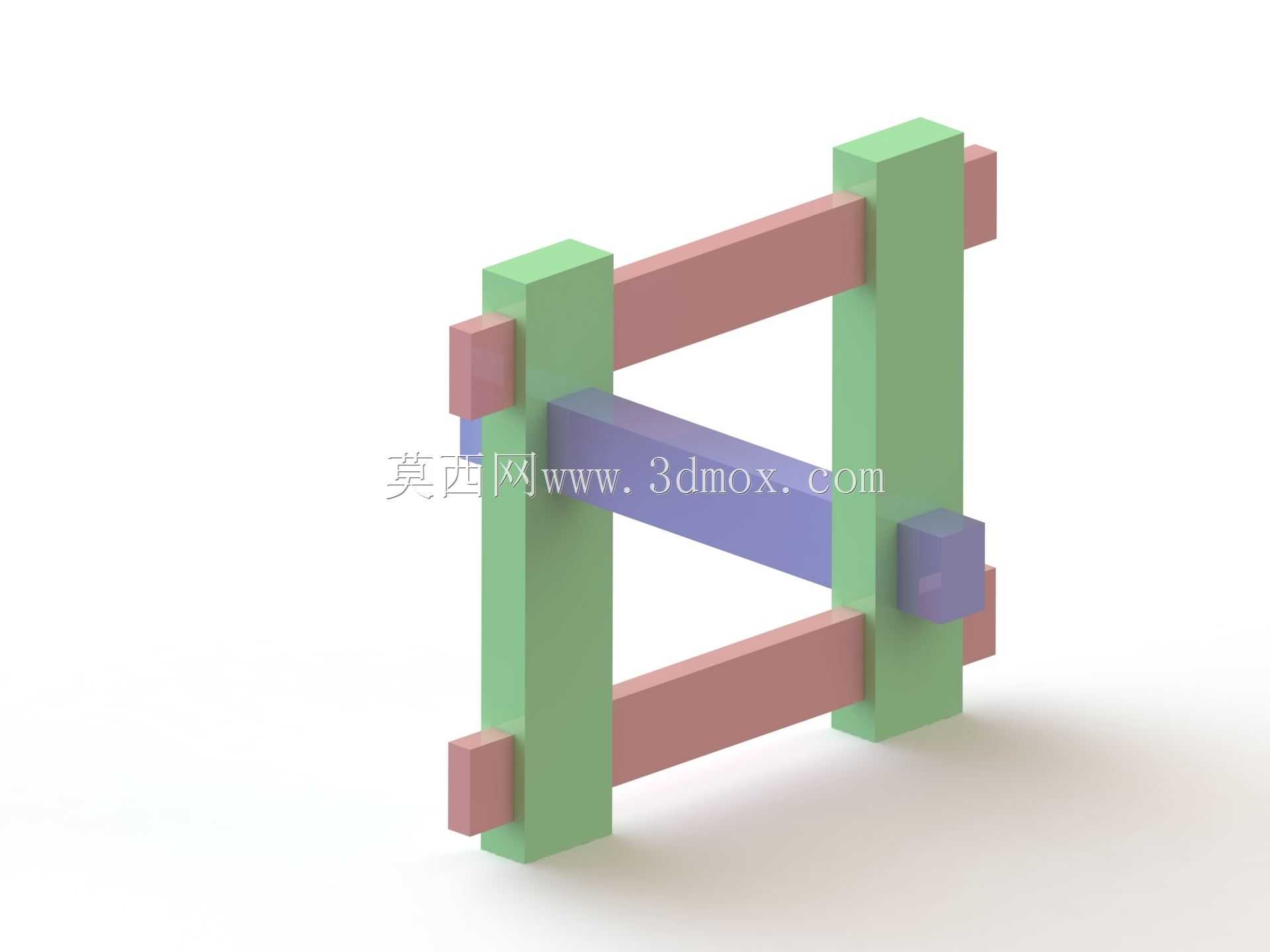

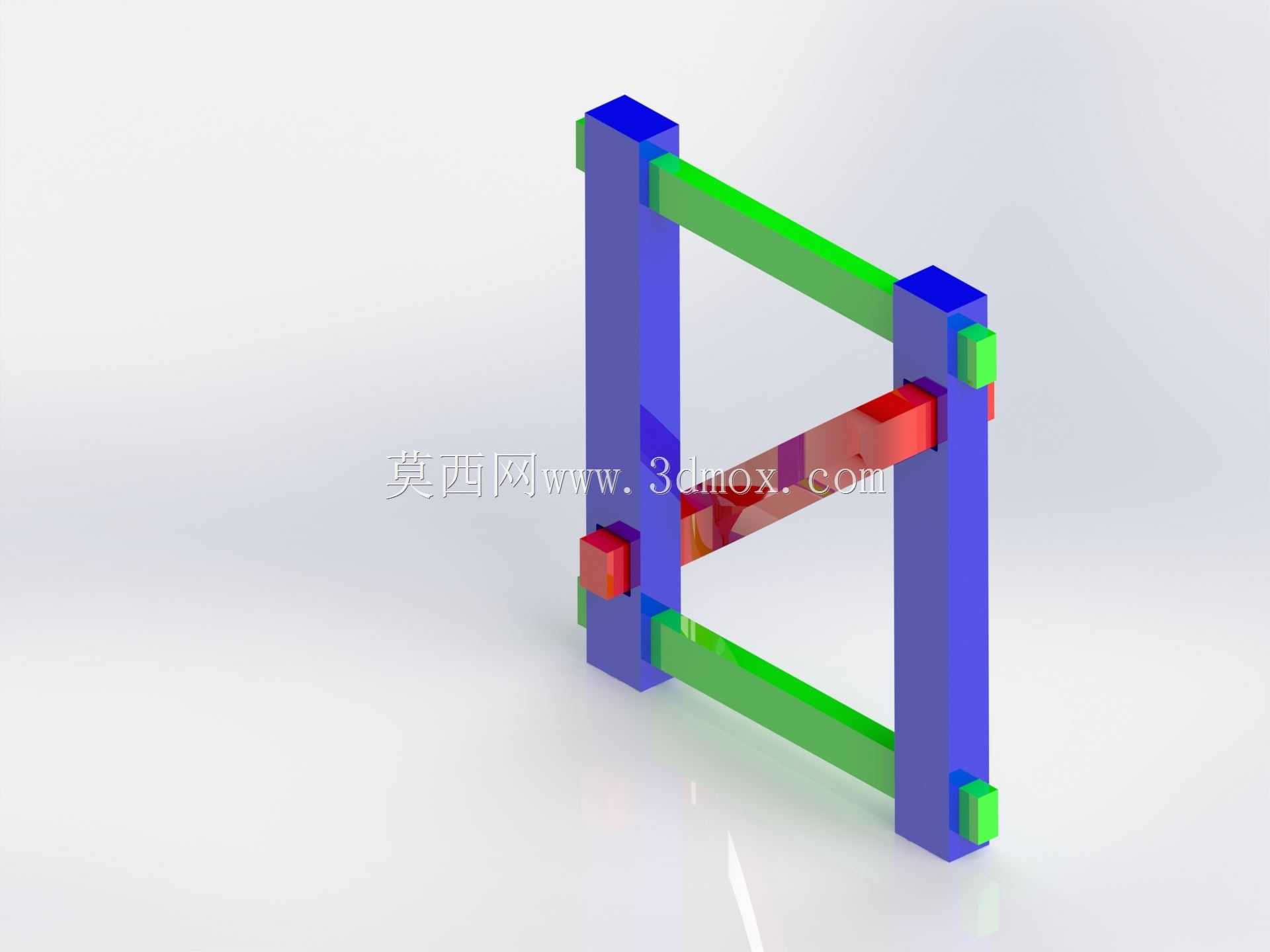

　　这种特性让它也常被用作文创展示装置、科普场馆的互动展项，部分机械创意工作室也会将缩小版的该结构作为桌面摆件，用来体现工程领域的创意设计思维。在设计思路上，整个结构没有采用常规几何构件的正交对齐逻辑，而是刻意将三根矩形截面的杆件在空间中做错位布置，每根杆件的两个连接端分别对应不同的空间坐标，通过精确计算视角投影关系，让特定观测点的视线刚好将错位的端点重合，形成视觉上的闭合连接。建模过程中需要反复调整每根杆件的空间角度与伸出长度，既要保证正视视角下的悖论效果足够逼真，没有明显的拼接缝隙或错位破绽，也要保证结构本身的物理稳定性，不会因为杆件的悬挑长度过长导致重心失稳。结构的杆件全部采用等截面矩形型材结构，截面尺寸保持统一，

　　避免因为截面变化破坏视觉上的连贯感，两根竖向布置的杆件作为整个结构的支撑基础，底部保持在同一安装平面上，保证放置时的平整度，横向与斜向布置的杆件分别连接在两根竖向杆件的不同高度位置，连接位置刻意错开了实际的空间交汇点，仅在投影面上形成交汇效果。从安装边界来看，整个结构的支撑点仅为两根竖向杆件的底面，安装平面只需要预留略大于两个支撑点间距的平整区域即可，不需要额外的固定连接件，依靠自身重心就能稳定放置；整体外轮廓在正视视角下呈现为等边三角形的视觉效果，实际空间占用的长宽高尺寸比例约为1.2:1:1.5，在非正视角度下，杆件的悬挑部分不会超出支撑面的投影范围太多，避免出现放置时的倾覆风险。结构的所有棱边都做了小尺寸的倒角处理，

　　既避免尖锐棱边造成的划伤风险，也能让杆件在视觉上的线条感更流畅，不会因为棱边的光影差异破坏悖论视觉效果。在实际加工制作环节，这类结构件可以采用3D打印一体成型，也可以通过铝型材切割后粘接组装，加工时需要严格控制每根杆件的角度公差，一旦角度偏差超过0.5度，在正视视角下就会出现明显的错位，破坏视觉悖论的逼真感；如果采用金属材质加工，还需要在杆件的连接位置做隐藏式的定位销结构，保证组装后的位置精度，避免粘接或焊接时出现移位。对于三维建模从业者来说，这类结构的建模练习能有效提升空间坐标把控能力，打破常规建模时的正交对齐思维惯性，理解空间投影与实体结构的对应关系，在后续做复杂设备的管线布置、跨工位结构设计时，能更好地预判不同视角下的结构干涉问题，也能在做产品外观创意设计时，更灵活地运用视觉错位效果提升产品的设计感。
