带移动操作平台的立式焊接筒体装置

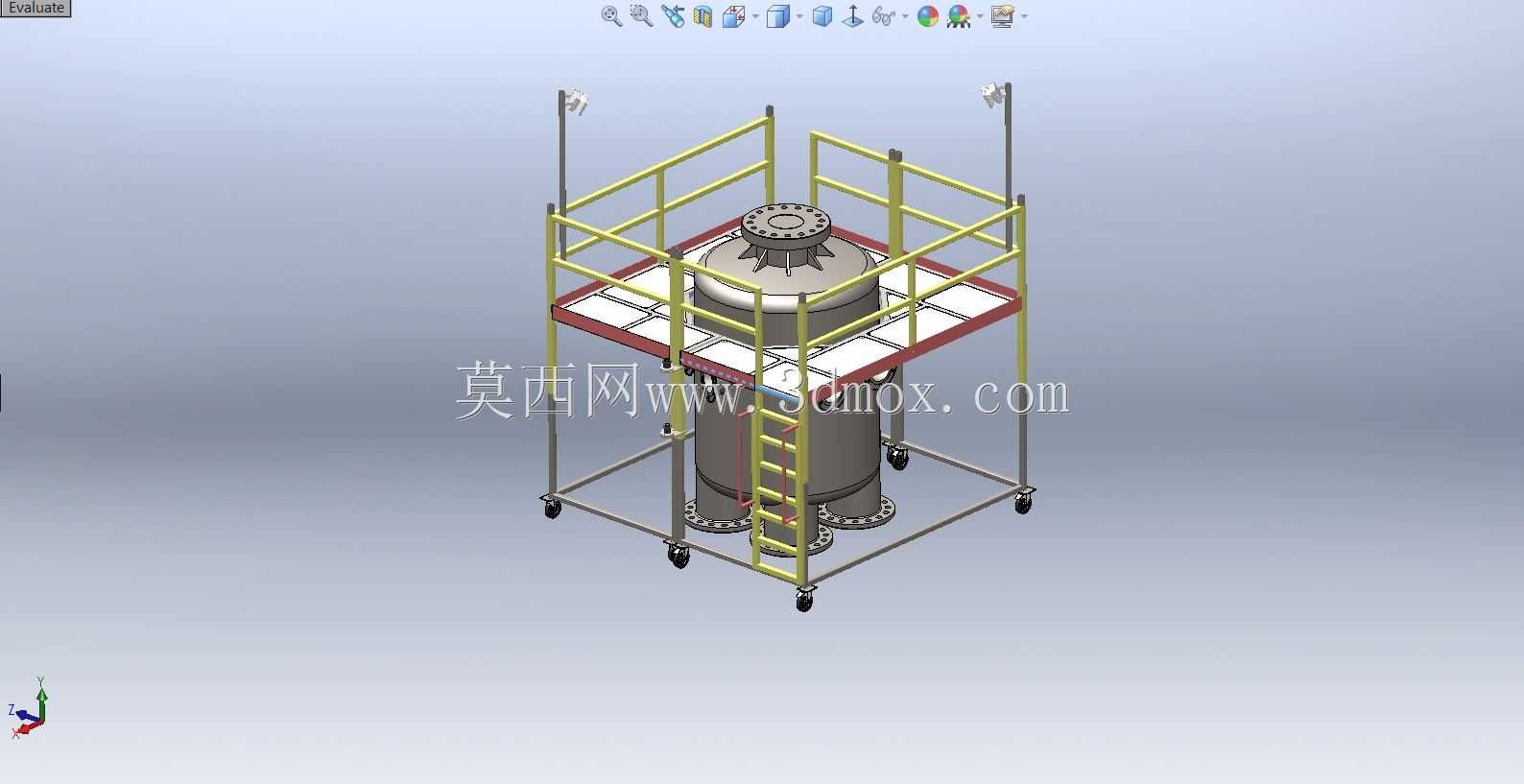

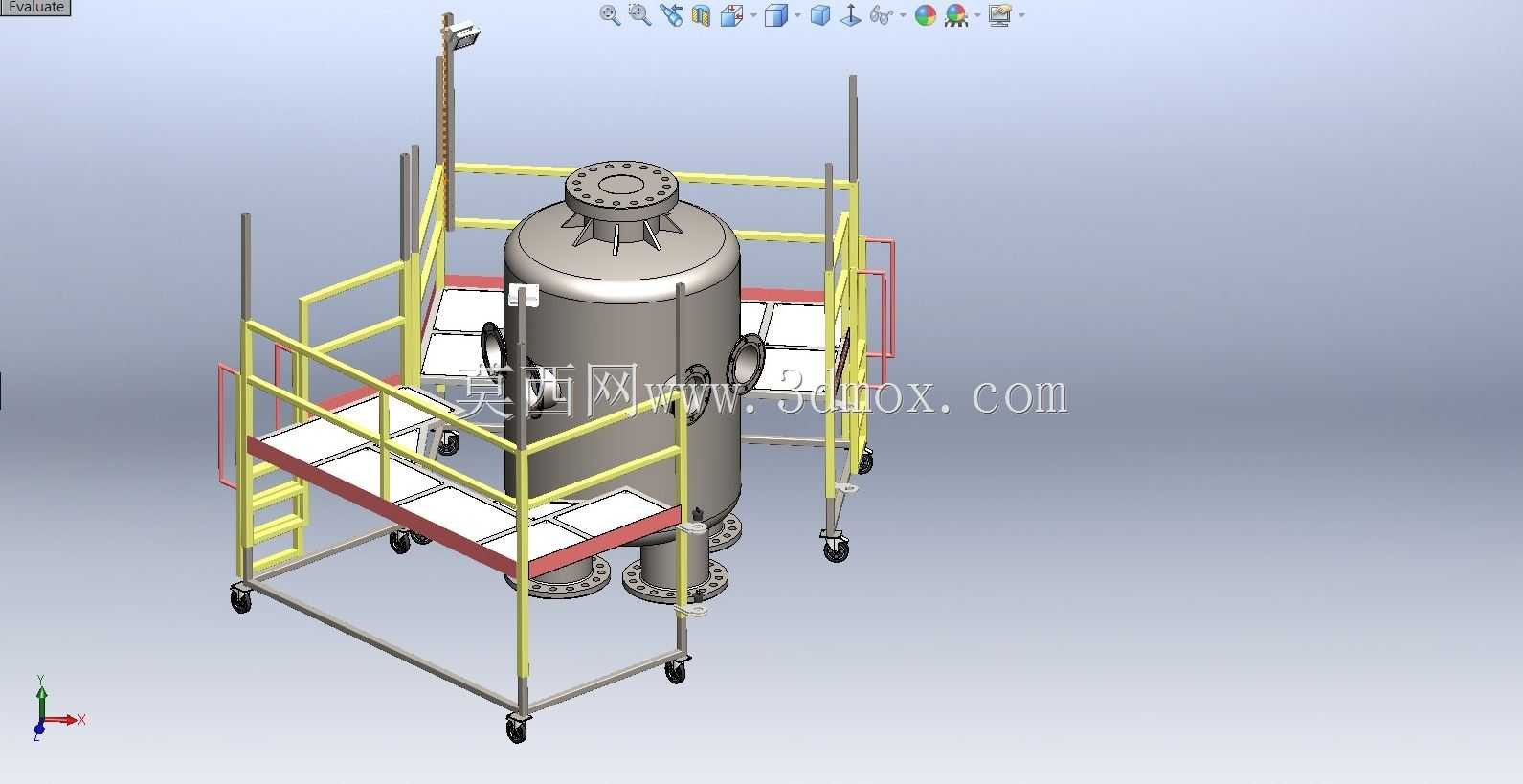

　　这套装置主要面向金属包装加工场景的筒体焊接工序，适配车间内多工位流转的焊接作业需求，解决传统固定焊接工位无法灵活调整作业位置、高空操作无可靠防护的痛点。整套设备的核心承载部分为立式圆柱筒体，筒体顶部配置带螺栓孔的法兰端盖，用于焊接作业过程中的端口定位与密封校验，筒体下部侧面预留多个接管接口，可在焊接阶段同步完成附属管路接口的组对焊接，减少后续二次装夹的工序耗时。

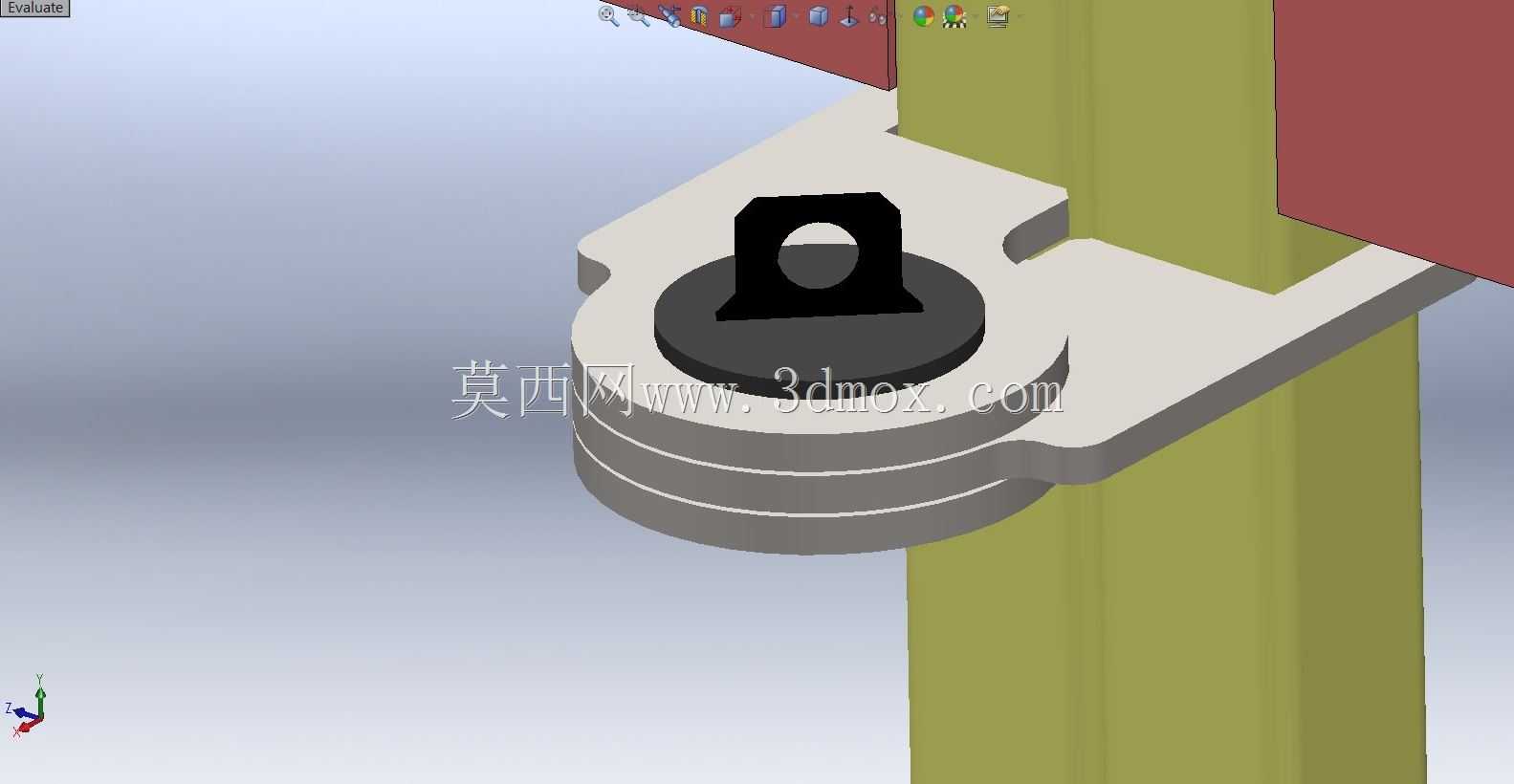

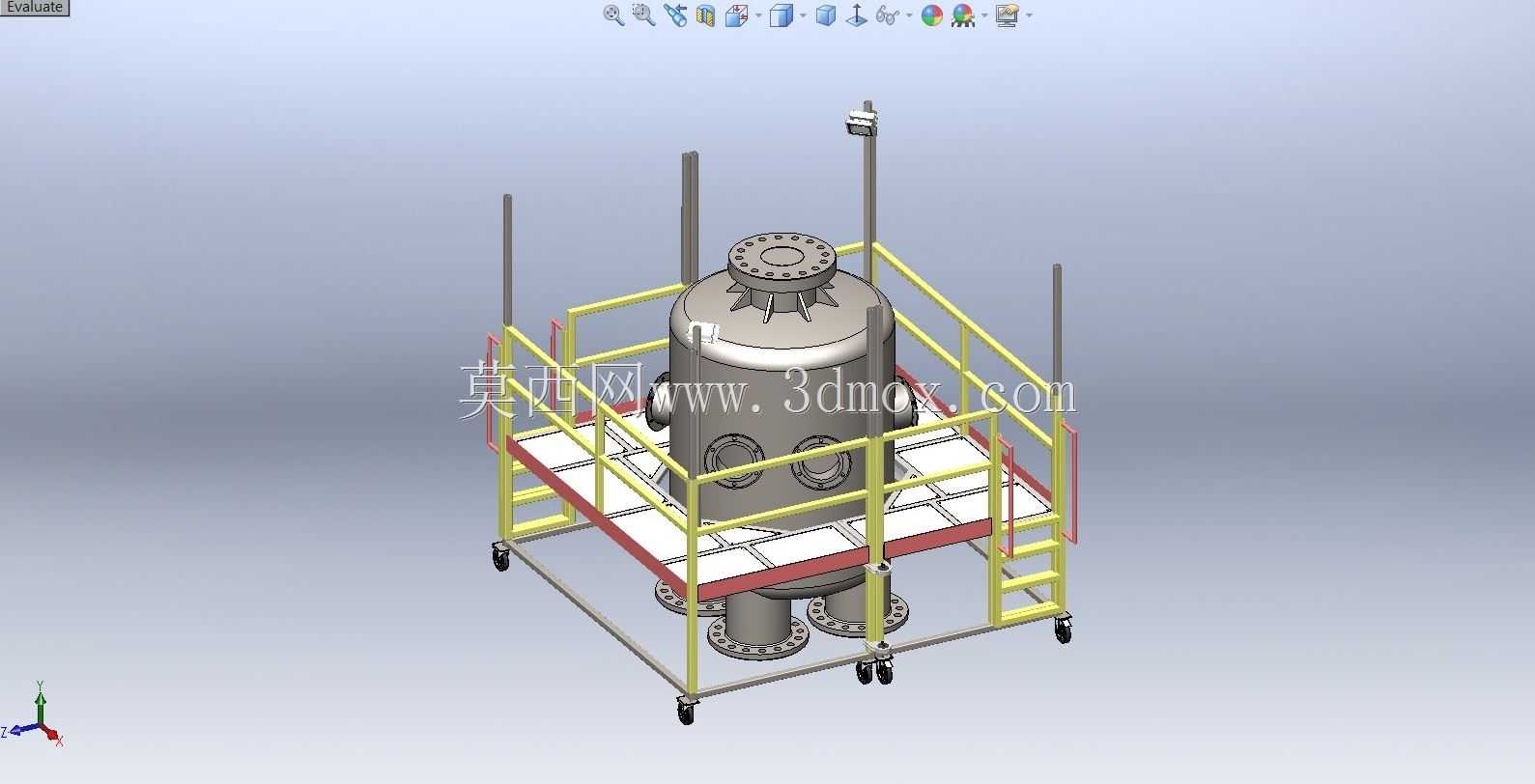

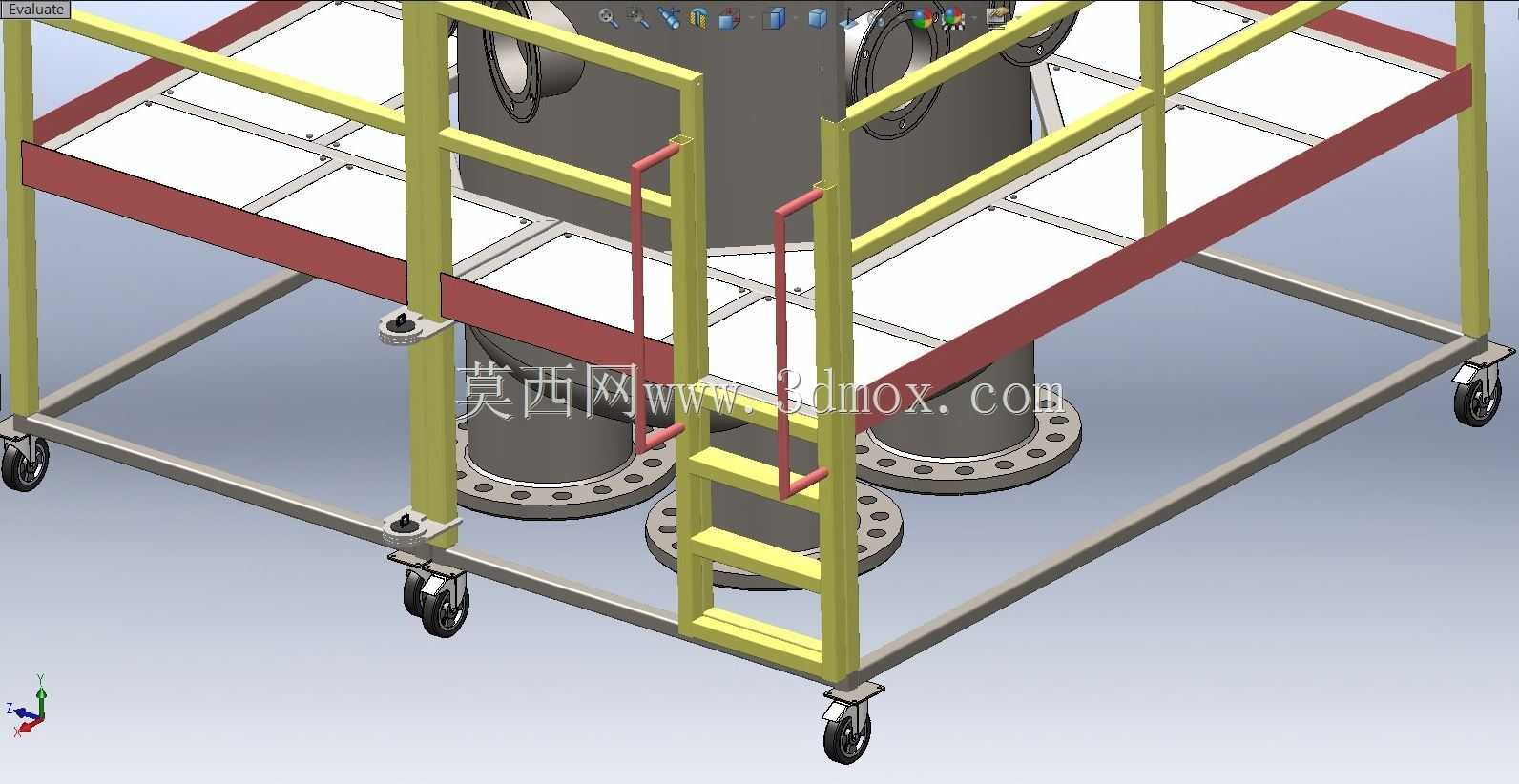

　　外围配套的移动操作平台采用方管焊接框架结构，底部四角配置带刹车的万向脚轮，可根据焊接作业的工位需求在平整车间地面灵活推移，到位后踩下刹车即可完成位置锁定，避免焊接过程中机架移位影响作业精度。平台作业面采用花纹钢板铺设，表面做防滑处理，作业面边缘设置高度1.2米的黄色安全护栏，护栏横杆间距符合高空作业防护规范，可防止作业人员、工具从平台边缘坠落。平台侧面配置固定式直梯，直梯踏步采用防滑圆钢制作，直梯与平台框架焊接为整体，人员可通过直梯直达作业面，直梯两侧设置扶手，上下过程中可提供稳定的握持支撑。

　　设计过程中优先考虑焊接作业的操作可达性，平台作业面与筒体顶部法兰的高度差控制在1.1米左右，作业人员站立在平台上可轻松完成筒体顶部环缝、法兰连接部位的焊接操作，无需额外垫高或伸展肢体，降低长时间焊接作业的疲劳强度。平台框架与筒体之间预留300mm的操作间隙，作业人员可沿筒体周向移动，完成整圈环缝的连续焊接，无需反复调整筒体装夹角度。框架底部设置横向支撑梁，可承托筒体下部重量，避免筒体在焊接过程中出现倾斜偏移，支撑梁与筒体接触位置设置橡胶垫，防止硬质金属接触刮伤筒体表面的预处理涂层。

　　安装边界方面，整套装置收拢状态下的占地尺寸控制在长2.2米、宽2.2米范围内，可顺利通过车间常规宽度的通道与门洞，无需对车间现有布局做大规模改造即可投入使用。护栏采用可拆卸式螺栓连接结构，当需要对超高筒体进行焊接作业时，可快速拆除上部护栏段，适配不同高度规格筒体的焊接需求。直梯的安装位置避开筒体接管的伸出方向，不会与筒体侧面的待焊接管路产生干涉，人员上下直梯的过程中也不会触碰筒体表面的高温焊道。

　　实际应用中，这套装置可适配直径0.8米至1.5米范围内的立式筒体焊接作业，通过调整底部支撑梁的固定位置，即可装夹不同直径的筒体，无需更换整套机架。平台作业面的额定承载能力为200kg，可同时容纳两名作业人员携带焊接工具在平台上操作，满足双人配合作业的焊接工序需求。脚轮的单轮承载能力为100kg，整套装置满载总重量控制在350kg以内，推移过程中无需额外辅助吊装设备，两名作业人员即可轻松完成工位转移。焊接作业过程中，平台框架的稳定性经过校验，在人员正常操作移动、工具放置的工况下，机架晃动量控制在2mm以内，不会影响焊接电弧的稳定性，可保障环缝焊接的成型质量。筒体装夹定位后，其轴线与地面的垂直度偏差可控制在1mm/m以内，避免环缝组对出现错边问题，减少焊接后的校形工作量。
