多关节机械臂式固体力学教学演示结构

　　这套多关节铰接臂结构，最初的设计出发点是解决固体力学课程中三维空间力系、力矩传递的具象化教学难题，很多刚接触材料力学、理论力学的从业者和学生，很难从二维课本的受力示意图里，快速建立空间力臂、关节约束反力、不同姿态下载荷变化的具象认知，这套结构刚好填补了平面教具和真实工业设备之间的认知空白。从实际应用场景来看，它既可以作为高校机械类专业力学课程的课堂演示教具，也能作为机械设计入门者练习空间装配、运动仿真的练习载体，甚至可以简化改造后作为小型台式钻孔、点胶工位的执行臂原型，适配小载荷的精密作业场景。

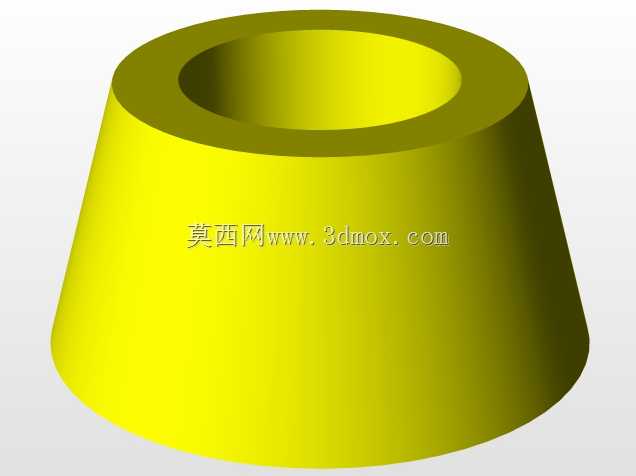

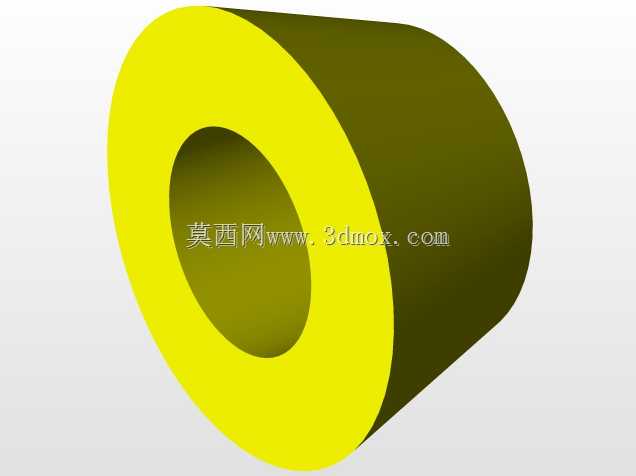

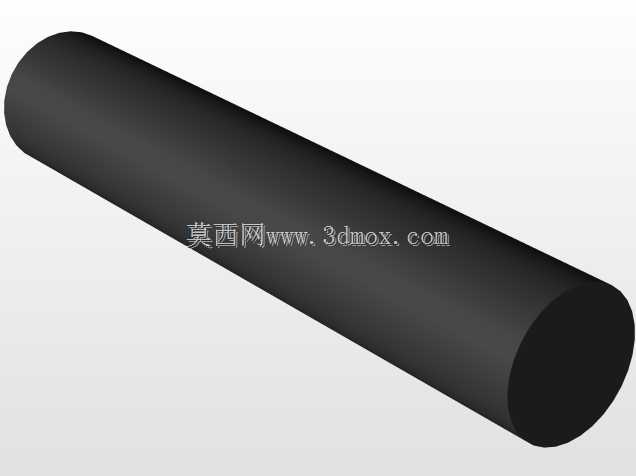

　　从结构功能特性来看，整套臂体采用三段式铰接布局，底部是带加宽法兰的安装基座，基座底部做了锥面过渡，既可以通过螺栓固定在工作台台面上，也能直接放置在平整演示台面上保持稳定，基座的安装孔位按照标准台式工装的孔距设计，兼容常规的T型槽工作台安装尺寸，整体安装边界的占地直径不超过200mm，不会占用过多桌面空间。竖直主臂段采用等截面圆柱结构，长度约350mm，和基座之间通过铰接副连接，可以实现绕基座轴线的水平回转，以及主臂自身在竖直平面内的俯仰摆动，铰接位置采用了嵌入式的销轴定位结构，既可以手动调整角度后依靠摩擦阻尼保持姿态，也可以加装锁紧螺钉固定特定姿态，方便在不同臂展角度下开展受力分析。

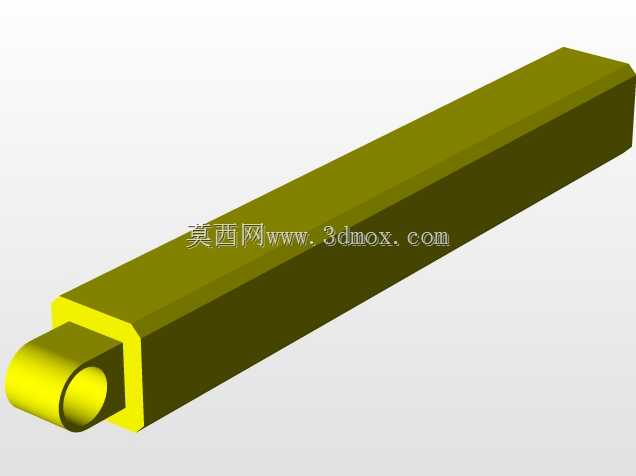

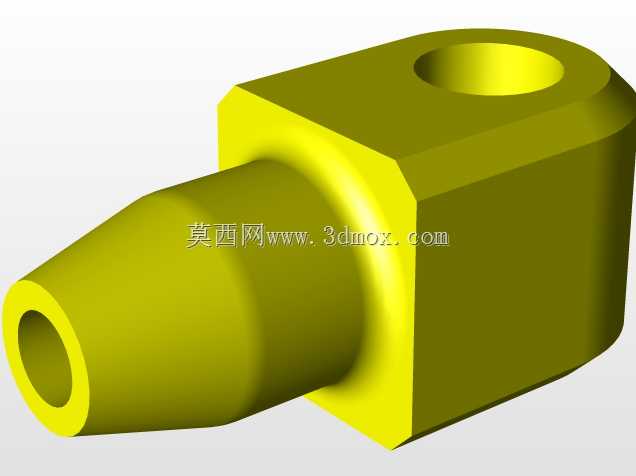

　　中间的延伸臂段和主臂之间同样采用铰接结构，延伸臂长度约220mm，可以相对主臂实现0到135度的俯仰调整，末端的工作头位置集成了模拟钻削的刀具装夹结构，装夹位可以更换不同长度的模拟刀具，用来演示不同工作端伸出长度下，臂体各关节的受力变化、挠度变形趋势。整个臂体的铰接点都做了同轴度公差约束，保证调整姿态时没有卡滞、偏摆的问题，各段臂的截面尺寸经过反复校核，在采用常规工程塑料或者铝合金加工时，调整到最大臂展姿态下，末端施加10N的模拟作业载荷时，臂体的弹性变形量在肉眼可观察的范围内，刚好可以直观演示悬臂梁的弯曲变形、不同载荷作用点下的力矩大小变化，不需要额外加装应变测量设备就能让观察者直观看到力的作用效果。

　　设计过程中特意没有加入驱动电机、传动结构这些复杂部件，就是为了把结构的核心聚焦在力的传递路径上：从末端刀具受到的作业反力开始，依次通过末端铰接副、延伸臂段、中间铰接副、主臂段、底部铰接副，最终传递到安装基座，整个传力路径完全外露，没有多余的壳体遮挡，学习者可以顺着结构一步步画出受力分析图，计算每个铰接点的约束反力、每段臂的弯矩和扭矩，和实际观察到的变形趋势做对照。另外臂体的各段连接位置都预留了加装应变片的安装平面，有实验条件的场景下，可以直接在臂体贴应变片接测量仪，定量测量不同姿态、不同载荷下的臂体应力数值，和理论计算结果做对比，完成从定性观察到定量验证的教学闭环。

　　在尺寸边界的考量上，整套结构完全收拢时的高度不超过400mm，最大水平臂展可以达到480mm，末端工作头的最低作业位置距离安装基面50mm，最高可以抬升到380mm的高度，覆盖了桌面级小型作业设备的常规作业范围，不管是作为教学演示还是小型工装原型，都不需要额外调整尺寸就能适配大部分桌面场景。铰接副的阻尼力矩经过匹配，调整姿态时不需要太大的操作力，调整完成后又能稳定保持姿态，不会因为臂体自重出现下垂偏移，保证演示过程中姿态的一致性。和真实的工业钻臂、机械臂相比，这套结构简化了冗余的功能部件，把所有和力学传递相关的结构特征都做了放大展示，没有多余的装饰性结构，每个结构特征都对应明确的力学作用：比如基座的加宽法兰是为了降低重心提升稳定性，臂段的等截面设计是为了简化弯矩计算的截面参数，铰接点的外露设计是为了清晰展示转动副的约束特性，甚至末端的模拟刀具，也是特意选用了和真实钻头外形一致的结构，让学习者能快速关联到真实钻削作业的受力场景，不会因为结构过于抽象而产生认知脱节。
